ED0108型电能质量分析仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0108

【设备名称】：电能质量分析仪

【数据来源】：原厂说明书docx

【标签】：电网电能质量检测，谐波分析，电压波动闪变，三相不平衡，矢量六角图，CT变比测试，钳形非接触测量，长时间连续存储，USB/RS232数据导出，锂电便携式

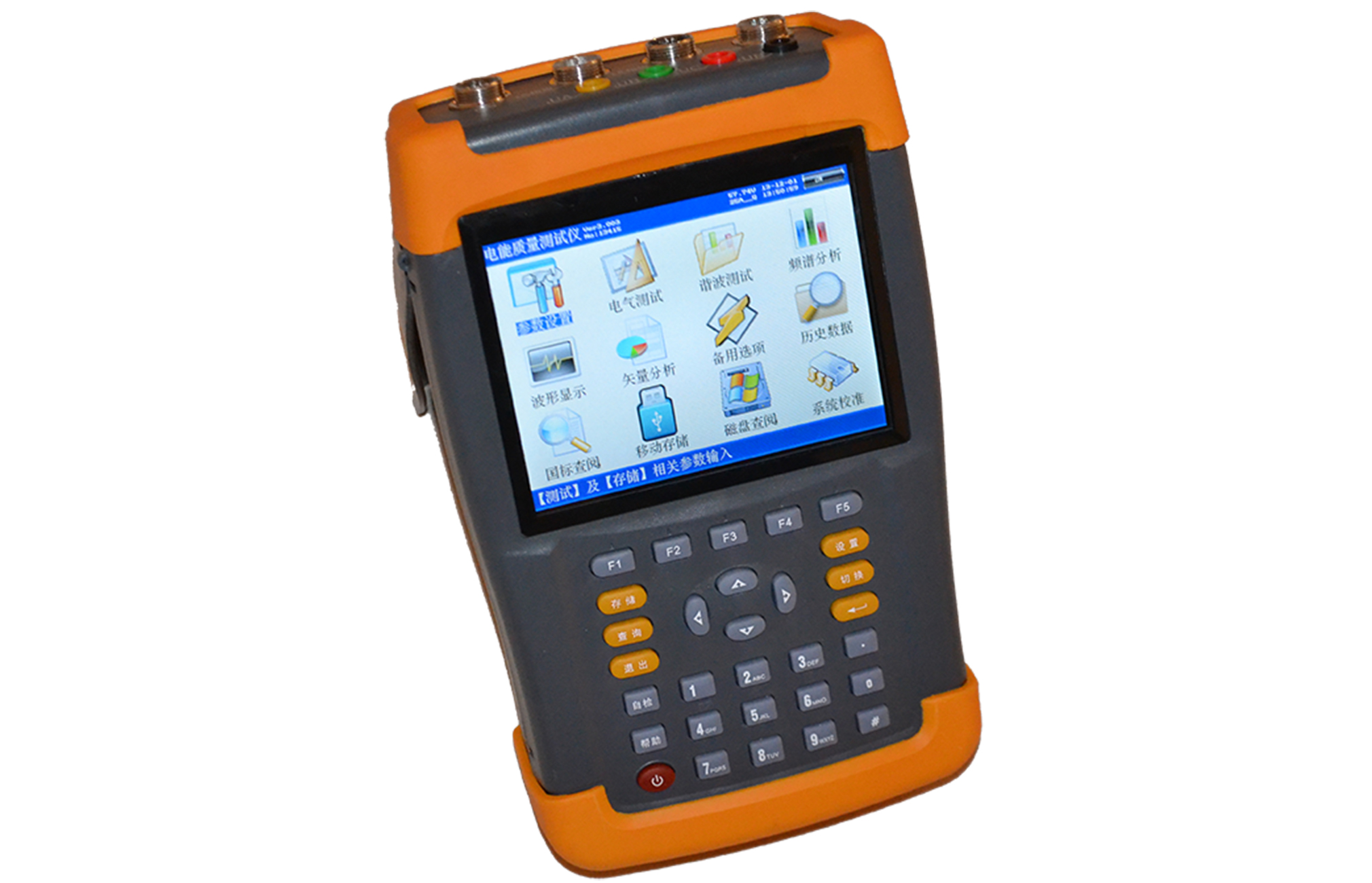

ED0108电能质量分析仪为便携式手持式电网测试设备，用于现场检测电网波形畸变、谐波含量、电压波动与闪变、三相不平衡度等电能质量指标；同时可完成常规电参量测量、矢量六角图分析、低压CT变比及角差测试。电流采用钳形互感器非接触测量，无需断开一次回路；支持长时间负荷波动监视，可按设定间隔自动连续存储海量数据；配备彩色中文液晶，内置大容量锂电池，具备USB、RS232双通讯接口，可对接电脑后台管理软件做数据解析、生成报表；适合变电站现场巡检、滤波/无功补偿装置效果评估、计量接线核查，也可用于实验室计量检测。

技术指标：

1、电压测量：0-800V自动换挡，三通道UA、UB、UC；电压测量精度±0.1%

2、电流测量：三通道IA、IB、IC；标配5A/25A钳表，可选配100A/500A、400A/2000A钳表；电流、功率精度±0.5%

3、相角0-359.99°，相位误差≤0.2°；频率45-55Hz，频率精度±0.01Hz

4、谐波最大分析63次；基波电压误差≤0.5%FS，基波电流≤1%FS；谐波电压含有率误差≤0.1%，谐波电流含有率误差≤0.2%

5、三相不平衡度误差≤0.2%；电压偏差、电压变动误差≤0.2%

6、存储间隔5秒-5分钟可调；1分钟间隔可连续存储18个月以上

7、供电：内置锂电池，充满连续工作≥10h；外接AC220V充电；整机功耗≤3VA

8、绝缘：输入对机壳绝缘电阻≥100MΩ，电源对外壳工频1.5kV耐压1min

9、工作温度-10℃~+40℃；整机尺寸320×240×130mm，重量2.0Kg

硬件及成套配件：

1、主机单元：彩色中文液晶显示屏；30键导电硅胶键盘；电压输入端子UA、UB、UC、UN；三路钳形电流互感器接口；RS232串口、USB接口、充电接口。

2、标配附件：四芯电压测试线；5A/25A三只钳形电流互感器；专用通讯USB线、RS232串口线；充电器；说明书、合格证。

3、可选配件：100A/500A、400A/2000A大电流钳表、PC后台分析管理软件。

面板关键部件释义：

1、电压端子UA/UB/UC/UN：接入被测三相电压及中性线。

2、钳表接口A/B/C相：对应接入A、B、C相电流钳，钳表不可互换，注意极性标识。

3、RS232串行口：上传历史数据、程序升级，必须使用原厂专用电缆。

4、USB接口：连接电脑，主机可作为大容量存储盘读取测试文件。

5、充电口：外接适配器给内置锂电池充电。

6、功能按键：方向光标键、确认、退出、存储、查询、设置、数字字符键、F1-F5快捷键；长按电源键2秒实现关机；5分钟无操作自动进入省电屏保。

主要测试功能：

1、电气参量测试：三相电压、电流、有功/无功/视在功率、相位角、功率因数、频率；正序、负序、零序分量，电压电流不平衡度；屏幕F1快捷键锁定画面便于读数。

2、谐波测试：1-63次电压、电流谐波，显示各次有效值、谐波含有率、总谐波畸变率THD。

3、频谱分析：柱状图展示谐波分布，可切换查看各相1-64次谐波数据。

4、波形显示：实时显示电压、电流原始波形，可分相切换，简易示波器功能，直观查看波形畸变、削波。

5、矢量分析：输出六角矢量图，核查计量PT、CT接线正误，判别负荷感性/容性。

6、闪变测试：短时、长时电压闪变指标检测，输出概率统计直方图。

7、CT变比测试：低压电流互感器变比、角差现场校验，区分一次、二次钳表量程。

8、数据存储管理：可设置PT/CT变比、接线方式、变电站、线路名称、存储时间间隔；自动定时记录；本地磁盘查阅历史记录；USB导出文件；RS232上传电脑，配套软件做报表分析。

标准作业流程：

1、测试前参数设置：进入参数设置菜单，配置PT变比、CT变比、接线方式、钳表量程、额定电压、存储速率、站点名称；确认系统日期时间。

2、接线操作：严格遵循接线顺序：**先接仪器侧电压、钳表插头，再接被测现场端；拆除顺序相反，先拆被测现场端，再拆仪器端**；电流钳注意极性标识，A/B/C相接口一一对应。

3、功能测量：根据试验项目，进入电气测试/谐波/频谱/波形/矢量/闪变/CT变比对应界面，读取实时数据；需要保存时执行存储。

4、长时间监测：开启自动存储，长时监测建议外接充电电源，避免电池耗尽中断记录。

5、数据导出：USB直连电脑读取存储文件；或通过RS232串口上传至后台管理软件。

6、试验结束：拆除被测侧接线，再拆下仪器端线缆，关闭仪器电源。

电池维护要点：

1、使用专用锂电池，禁止自行更换其它型号电池。

2、尽量避免深度放电；正常使用建议每日充电；长期闲置每月充电一次，单次充电不少于6小时，具备过充保护可连续充电。

3、电池拆下重装后，需要外接充电器激活保护板方可正常开机。

重要使用注意事项：

1、严禁先把钳表夹在被测电流回路，再插入仪器钳表接口，防止CT二次开路产生高压损坏设备。

2、钳表尽量不要交叉混用通道，会增大测量误差。

3、接线、拆线顺序不可颠倒，防止人身触电与设备损坏；测试过程不要触碰测试线金属裸露部位。

4、长时连续监测务必接外接充电电源，防止锂电池耗尽终止试验。

5、USB联机必须使用配套专用数据线，否则会出现死机异常。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式手持式电能质量分析仪

[设备型号]:ED0108

[核心用途]:现场电能质量检测；谐波、闪变、三相不平衡测试；电气参量测量；矢量六角图判别计量接线；CT变比角差校验；波形观测；长时间自动存储；USB/RS232导出，配套电脑软件生成报表；锂电便携现场作业

[显示交互]:彩色中文液晶；12项主功能菜单；参数设置、电气测试、谐波、频谱、波形、矢量、闪变、CT变比、历史数据、磁盘查阅；F1-F5画面锁定等快捷键；右上角显示电量、系统时间、测量档位

[工作模式]:实时电气参量测量；谐波/频谱分析；波形采集；矢量六角图；闪变检测；CT变比校验；手动单次存储；定时自动长时间记录；本地历史查阅；USB/RS232数据导出

[关键能力]:三电压三电流同步采集；最大63次谐波分析；矢量接线判别；钳形非接触测电流；1分钟间隔最长18个月存储；锂电续航10h；双通讯接口；屏幕锁定读数

[供电规格]:内置可充锂电池，连续工作≥10h；AC220V外接充电；整机功耗≤3VA

[性能参数]:电压0-800V；频率45-55Hz；相位0-359.99°；重量2.0kg；-10~+40℃工作温度

[危险禁忌]:钳表禁止先夹回路后插仪器；接线拆线严格顺序；禁止触碰测试线金属裸端；长时监测接外接电源；USB使用原厂配套线缆；电池定期维护，禁止私自拆机维修
