ED0405A防雷元件测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0405A

【设备名称】：防雷元件测试仪

【数据来源】：原厂说明书doc

【标签】：氧化锌避雷器，压敏电阻，放电管，起始动作电压，漏电流，直流击穿电压，单次/连续测量，高压自泄放，量程预置，便携测试

ED0405A防雷元件测试仪为便携式直流参数检测设备，用于氧化锌压敏电阻、二/三电极金属陶瓷放电管、真空避雷管等过压防护元件直流参数检测；也可作为稳压、恒流电源使用。具备高压短路保护、过流保护、高压预置、量程调节，高压自泄放时间小于0.5秒，带有自检功能；3½位LCD数字显示，支持超量程声响报警，拥有单次、连续测量模式，适合器件分组筛选与批量检验，整机轻巧便于现场携带使用。

技术指标：

1、压敏电阻测试：起始动作电压U1mA范围0至1700V，误差不超过正负2％正负1d，测试条件1mA正负5微安；漏电流I0.75U1mA范围0至199.9微安，误差不超过正负2微安正负1d。

2、放电管测试：直流击穿电压Vsdc为20至1700V，误差不超过正负2％正负1d，电压上升速率100V/S正负10%。

3、绝缘电阻6兆欧（500V）；耐压AC1.5kV、50HZ、1min。

4、环境条件：工作温度0至＋40摄氏度，湿度不超过85％RH；储存温度－10至＋50摄氏度，湿度不超过90％RH。

5、供电：AC220V 50Hz；外接DC12V/0.5A（芯线为正极）。

6、整机功耗8W；外形尺寸208毫米乘190毫米乘78毫米；重量不超过1kg。

硬件及成套配件：

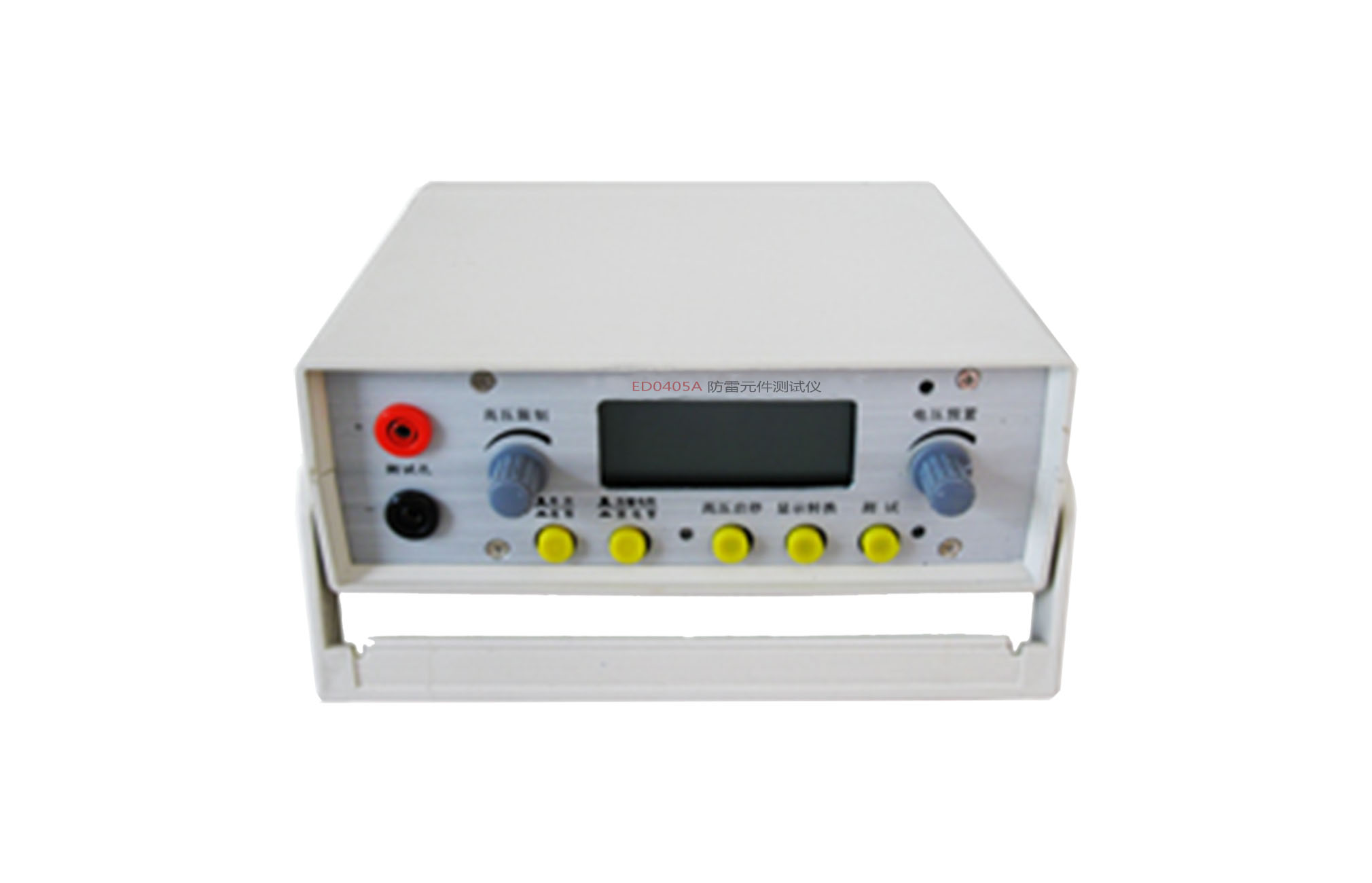

1、主机面板：测试孔加号、测试孔减号、量程调节旋钮、LCD显示窗、电压预置旋钮、单次/连续开关、功能选择开关、高压指示灯、高压启动键、显示转换键、测试键、放电指示灯、保险丝座、电源开关、电源插座、外接直流12V电源插孔。

2、配套物料：测试线2根、交流电源线、仪表箱；说明书、合格证。

面板关键部件释义：

1、量程调节：设置测试电压上限，降低能耗、高压风险，提升测试效率。

2、电压预置：压敏电阻用于下限判定；放电管模式作为升压起始电压。

3、单次/连续开关：单次用于少量样品；连续用于批量不间断测试。

4、显示转换键：测试过程切换查看电压、电流实时数据。

5、高压指示灯：高压输出开启指示；放电指示灯：高压泄放状态指示。

主要测试功能：

1、压敏电阻测试：测量U1mA起始动作电压、0.75U1mA条件下漏电流，评估器件性能。

2、放电管测试：以100V/S速率升压，测量直流击穿电压Vsdc，超量程声光告警。

3、测量模式：单次测量；连续批量测量。

4、仪器自检：校验1mA恒流、0.75倍电压输出是否正常。

5、扩展功能：可作为1999V/1mA直流稳压源、1mA恒流源，测量负载V至I特性。

6、安全防护：高压短路、过流保护；高压自泄放小于0.5秒；超量程声响提示。

标准作业流程：

1、准备工作：自锁按键全部复位，旋钮逆时针旋至最小；接好测试线；接入AC220V或DC12V电源；开机显示器归零。

2、压敏电阻测试：第一步，功能开关切至压敏电阻，选择单次或连续模式，设置量程上限、电压预置。第二步，接入试品，开启高压，按测试键，屏幕先显示U1mA电压，约2秒后自动切换显示漏电流，按住显示转换键可查看实时电流。第三步，批量测试开启连续模式，测试完成关闭高压，再关闭整机电源。

3、放电管测试：第一步，功能开关切至放电管档位，设置量程与预置电压，预置电压即升压起始点。第二步，接入放电管，绿灯点亮并蜂鸣表示击穿电压低于预置下限，按测试键仪器自动升压，绿灯点亮读取击穿电压，蜂鸣表示超出量程上限未点火。第三步，绿灯点亮期间取下试品，电压恢复后再测下一件，批量测试开启连续模式。

4、试验结束：关闭高压输出，切断电源；使用直流供电需拔掉外接电源线。

重要使用注意事项：

1、仪器最高输出电压可达1700V，面板、测试线、工作台必须保持干燥洁净，防止漏电流、电晕造成测试误差，操作人员做好高压防护。

2、供电使用二相三线插座，地线可靠接地。

3、预置电压必须低于量程上限，放电管设置错误会出现反复点火鸣叫。

4、预置电压调节范围0至1800V；量程调节100至1999V，溢出显示符号1，仪器实际最大输出1700V。

5、合理设置量程上限，降低高压输出，延长仪器寿命。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

设备类型：防雷元件直流参数测试仪

设备型号：ED0405A

核心用途：压敏电阻、放电管、真空避雷管直流参数检测；测试U1mA、漏电流、直流击穿电压；单次/连续批量筛选；量程电压预置；高压快速自泄放；可充当稳压恒流源；便携现场检测

显示交互：3½位LCD数字显示屏；高压、放电指示灯；量程、电压预置旋钮；功能模式切换按键；超量程声音告警

工作模式：压敏电阻测试；放电管击穿电压测试；仪器自检；单次测量；连续批量测量；稳压恒流源输出

关键能力：最高输出1700V；高压自泄放小于0.5秒；短路过流保护；声光超量程提示；AC/DC双路供电

供电规格：AC220V 50Hz / DC12V 0.5A（芯线正极）

性能参数：电压测试0至1700V；电压误差不超过正负2％正负1d；整机重量不超过1kg

危险禁忌：输出1700V高压，做好防护；地线可靠接地；台面与测试线保持干燥；预置电压低于量程上限；溢出符号1为超量程；禁止私自拆机维修
