ZGF型系列直流高压发生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：ZGF系列

【设备名称】：便携式直流高压发生器

【数据来源】：原厂说明书doc

【标签】：直流耐压、泄漏电流试验，中频倍压，PWM-IGBT，0.75Udc-1mA避雷器测试，间断工作制，一点接地，大电容试品放电，多规格60/2~200/300

ZGF型系列便携式直流高压发生器为第四代产品，符合ZBF24003-90《便携式直流高压发生器通用技术条件》，采用中频倍压电路、PWM脉宽调制+大功率IGBT器件，频率提升至30KHz，体积重量相比老款减小约三分之一；具备电压大反馈稳压，专门配置氧化锌避雷器0.75Udc-1mA一键测试功能，抗冲击放电损坏。用于氧化锌避雷器、磁吹避雷器、发电机、变压器、开关等电气设备直流耐压及泄漏电流试验，分为多种电压电流规格，支持单节、双节倍压筒配置，属于间断工作制高压试验设备。

技术性能：

1、主流规格覆盖：60/2、60/3、120/2、120/3、120/4、200/2、200/3、200/4、200/5、200/300-3/2、200/300-4/3。

2、电压、电流测量误差均为1.0%(满度)±1个字；过压整定误差≤1.0%；0.75Udc-1mA切换误差≤0.5%；纹波系数≤0.5%。

3、电压稳定度：电网电压波动±10%时输出波动≤0.5%。

4、工作制度：额定负载连续工作30分钟；1.1倍额定电压仅允许运行10分钟。

5、工作环境温度-15℃～50℃；25℃相对湿度≤90%无凝露；适用海拔2000m以下。

6、机箱重量4.3-8.3kg，倍压筒重量6.3-12.8kg不等。

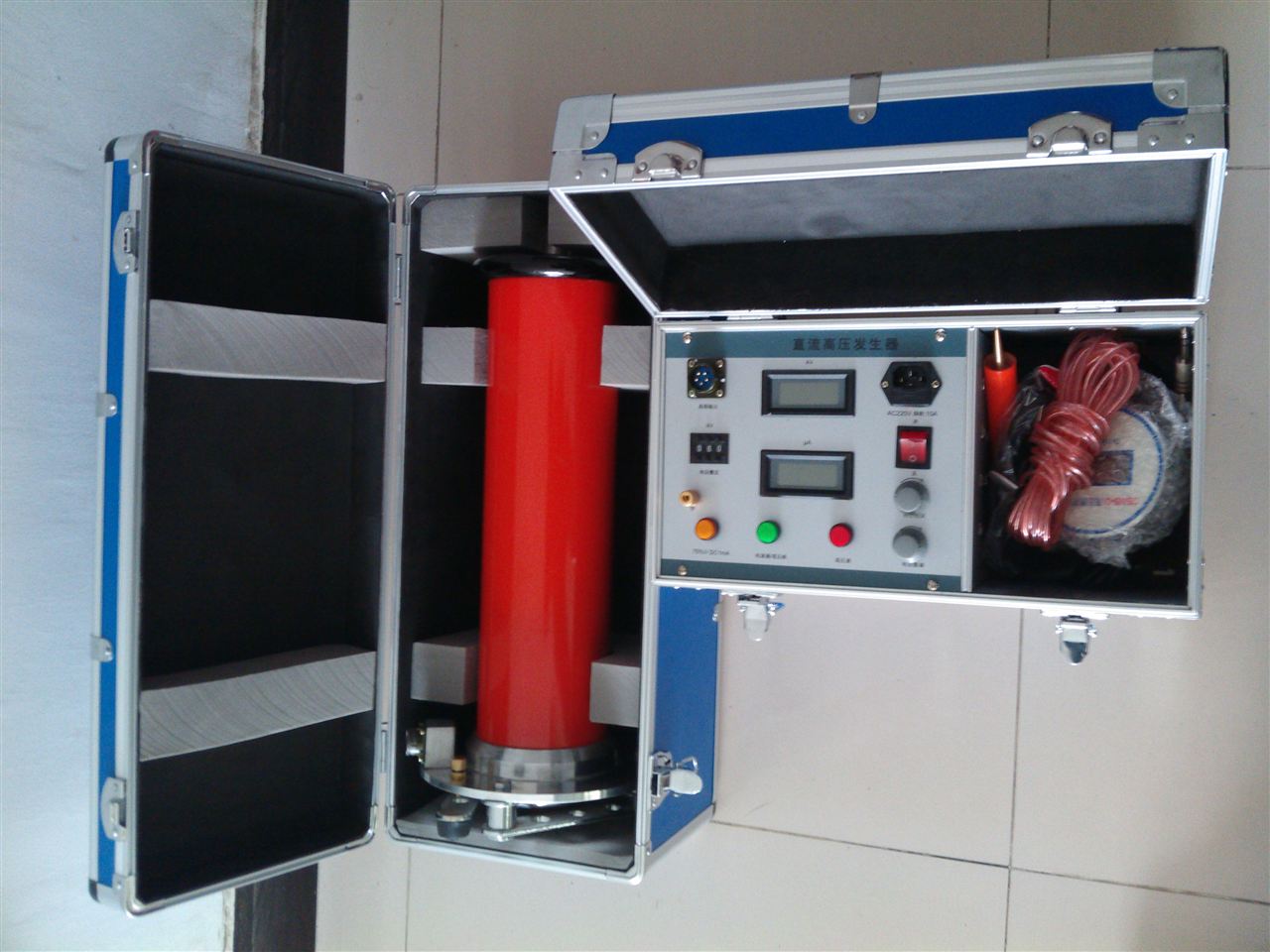

硬件及成套配件：

1、控制机箱：中频电缆快速插座；过压整定拨盘；数字电压表(KV)、数字电流表(mA)；AC220V电源输入座、电源开关；接地端子；0.75Udc-1mA黄色功能按钮；高压接通红色按钮、高压切断绿色按钮；粗调、细调多圈调压电位器；双节机型配备电压分节换档开关。

2、倍压筒：高压引出柱、均压罩、筒体；双节含上下节连接法兰；接地端子、中频电缆插座。

3、配套物料：控制机箱1台、倍压筒1套、中频电缆、电源线、专用接地线、放电棒、屏蔽微安表、备用保险管；说明书、检验报告、合格证保修单。

面板关键部件释义：

1、中频快速插座：红点对位插接，连接机箱与倍压筒；

2、过压整定拨盘：设置过压保护，一般设1.15-1.20倍试验电压；

3、黄色0.75Udc-1mA按钮：避雷器专用，高压一键降至75%U1mA；

4、红色按钮：高压接通，调压电位器必须回零方可生效；

5、绿色按钮：高压切断；

6、粗调、细调电位器：顺时针升压，逆时针降压，具备电子零位保护，升压前务必回零；

7、分节换档开关：双节倍压筒使用，切换单/双节电压显示。

主要测试功能：

1、电气设备直流耐压试验、泄漏电流测量，适配避雷器、变压器、开关、电缆等试品。

2、氧化锌避雷器专用0.75Udc-1mA一键测试功能。

3、过压保护整定；空载校验过压保护；

4、多种泄漏电流测量方式：空试扣除杂散电流；高压侧串屏蔽微安表；地电位端串表；支持排除试品表面泄漏电流的屏蔽接线。

5、单节、双节倍压筒灵活组合使用。

标准作业流程：

1、使用前检查线缆、筒体外观无损坏；机箱、倍压筒、试品、放电棒地线一点接地，严禁地线串联；调压电位器回零；过压拨盘设置1.15-1.2倍试验电压。

2、空载校验过压保护：接通电源绿灯亮，按红色接通高压，平缓升压验证过压保护动作；调压回零，关闭高压。

3、试品耐压泄漏试验：确认接线无误，接通电源，按红色接通高压；升压速率建议3-5kV/s；大电容试品密切监视充电电流不可超限；避雷器升至U1mA后按黄色按钮读取75%电压下泄漏电流。

4、泄漏电流测量方法：①空测读取杂散电流做差值扣除；②高压侧接屏蔽微安表；③地电位端串表；可加屏蔽引线消除表面泄漏干扰。

5、试验结束：电位器回零，按绿色切断高压；电缆等大电容试品，待电压自放电降到20%试验电压以下，再用放电棒间隙放电，充分放电后方可拆接线。

6、保护动作处理：红灯灭、绿灯亮代表保护动作；关闭电源，电位器回零，等待一分钟机内电容放电完毕，排查故障后再开机重试。

故障简易排查：

1、开机绿灯不亮风扇不转：检查电源线、保险管。

2、按红色按钮红灯不亮：调压电位器未回零。

3、按红钮红灯亮，松手即灭：过压整定值设置过低。

4、一升压就保护跳闸：高压短路、试品击穿。

5、升压中途保护动作：试品放电击穿或保护整定值偏低。

重要使用注意事项：

1、严格执行一点接地，禁止接地线串联；升压前调压电位器必须回零。

2、间断工作制，不可超时运行；大电容试品必须规范放电，禁止直接触碰高压部位。

3、微安表需要金属屏蔽，配套屏蔽线缆；测量避雷器可不串限流电阻，电缆试验建议串联限流电阻。

4、保护动作后，需关机等待1分钟，机内电容充分放电后再重启。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式直流高压发生器（中频倍压型）

[设备型号]:ZGF系列(60/2~200/300多规格)

[核心用途]:避雷器、电缆、变压器、开关直流耐压与泄漏电流试验；0.75Udc-1mA一键避雷器测试；单/双节倍压筒；过压保护；多种泄漏电流测量接线；间断工作制高压试验设备

[显示交互]:数字电压表(KV)、数字电流表(mA)；红绿黄状态指示灯；过压拨盘；调压粗/细调旋钮；分节换档开关

[工作模式]:空载保护校验；直流耐压泄漏试验；避雷器0.75Udc-1mA测试；杂散电流扣除；屏蔽法消除表面泄漏；保护故障停机处理

[关键能力]:PWM-IGBT中频30KHz；电压大反馈稳压；纹波≤0.5%；0.75Udc-1mA切换；支持屏蔽微安表；单双节倍压筒配置

[供电规格]:AC220V

[性能参数]:电压电流精度1.0%FS±1字；额定负载工作30min；-15~50℃工作温度；海拔≤2000m

[危险禁忌]:必须一点接地，地线不可串联；升压前电位器回零；大电容试品严格按流程放电；保护动作后等待1分钟放电再开机；禁止私自拆机维修
