电动绝缘绳测试支架设备操作知识库

【文档类型】：设备操作知识库

【设备型号】：EDJS100

【设备名称】：电动绝缘绳测试支架

【数据来源】：原厂说明书

【标签】：电力安全工器具，绝缘绳耐压，电动绕绳，试验操作，安全禁忌

[设备类型]:电力安全工器具试验设备

[设备名称]:电动绝缘绳测试支架

[核心功能]:绝缘绳耐压试验、电动卷绕绝缘绳

[控制部件]:双路脚踏开关，控制正反转

[配重方式]:内置注水配重水袋，注水约100KG

[试验标准依据]:电力安全工器具预防性试验规程

[试验参数]:绝缘绳每50cm耐压100KV

[试验接线方式]:正方形对角接线，一组对角接地、另一组对角接高压

[危险禁忌]:运行中禁止人为强行卡死电机机构；加压前必须断电并接好转盘接地插头；缠绕完成后需要拔除电机与脚踏开关航插、电源线

设备简述

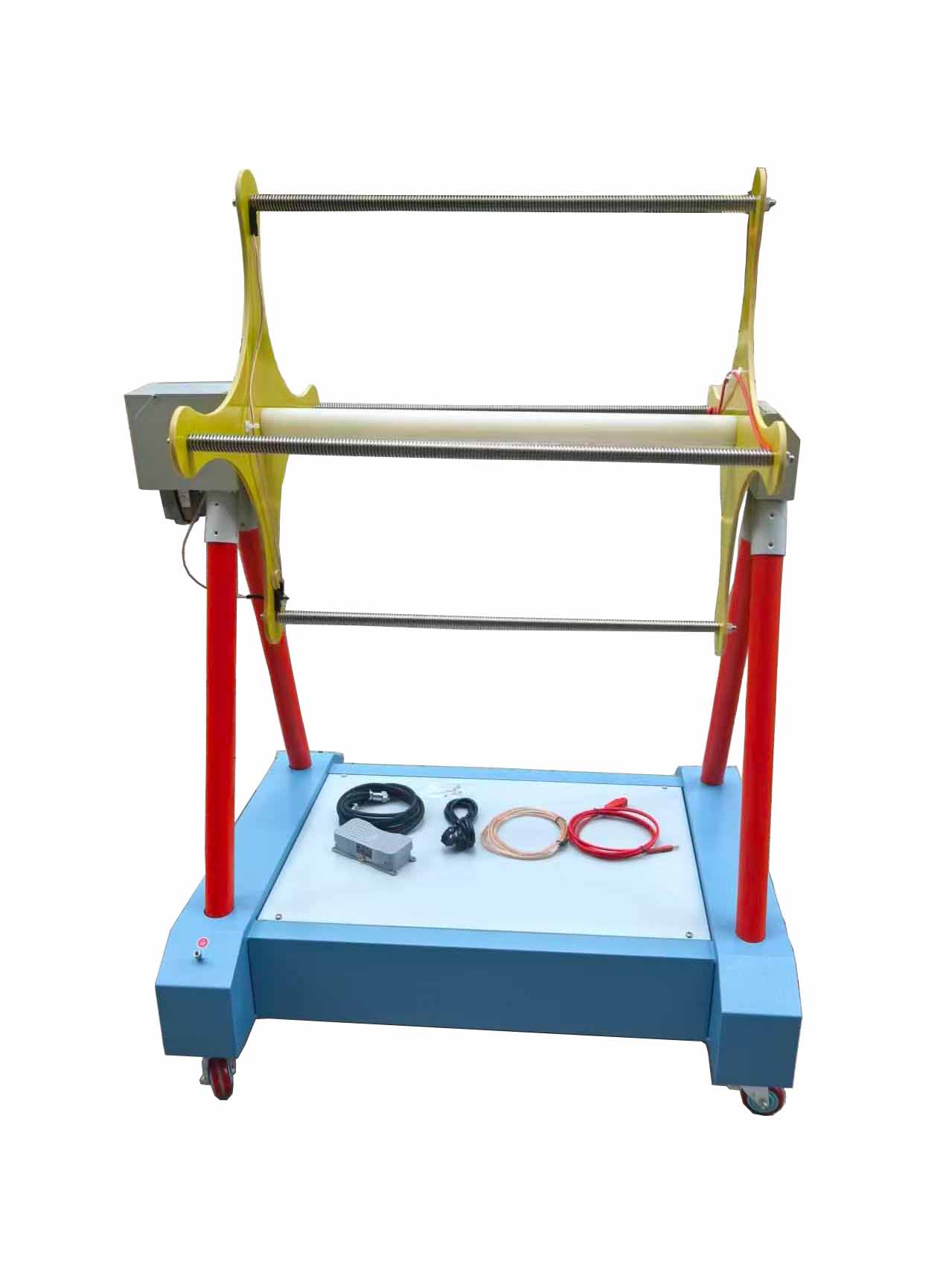

电动绝缘绳测试支架具备电动绕绳功能，依靠双路脚踏开关实现设备正转、反转控制。设备内部设置配重水袋，用于保障整机作业稳定性。

配重操作说明

拧下底座盖板 4 颗固定螺丝，打开盖板向配重水袋内注水，建议注水总重量约 100KG。

绝缘绳耐压试验完整操作流程

接线预处理：接好电源插座线缆；对设备底座做接地处理；将电机与脚踏开关的航空插头相互对接到位。

缠绕绝缘绳：把绝缘绳一端固定在铝棒端头；打开控制盒电源开关；操作人员整理理顺绝缘绳，踩踏脚踏开关，将绝缘绳有序缠绕到电极上，缠绕终止条件为电极全部绕满或者整根绝缘绳缠绕完毕；缠绕完成后把绝缘绳固定在支架本体；调整电极位置，保证两根水平电极保持平齐用于接入高压，两根垂直电极做接地处理。

缠绕完成断电拔线：绳索全部缠绕完毕后，必须拔下电源插座线、电机控制线、脚踏开关航空插头。

试验接线：支架为正方形构架，单段绝缘绳试验间距 50cm。依据《电力安全工器具预防性试验规程》，绝缘绳每 50cm 耐压标准为 100KV。接地线接正方形支架一组对角黑色接线端子，高压线接另外一组对角接线端子，实现 50cm 高压对地耐压，完成绝缘绳分段耐压测试。

关键安全注意事项

绝缘绳全部固定完成后，必须关闭设备电源，连接转盘位置的接地线插头，才允许开展加压耐压试验。

本支架仅描述自身接线操作；升压变压器的接线方式，查阅试验变压器配套说明书。

设备内置驱动电机，设备运转期间，禁止人工强行阻止机构转动；强行阻断会造成回路负载过载，损坏设备内部电气线路。
