HDBP-5型多倍频感应耐压试验测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：HDBP-5

【设备名称】：多倍频感应耐压试验测试仪

【数据来源】：原厂说明书

【用途】：AI训练/知识库检索，原文信息无增删改写

【标签】：多倍频感应耐压，互感器匝间绝缘试验，变压器纵绝缘，SPWM变频，电力高压试验

HDBP-5型多倍频感应耐压试验测试仪，用于变压器、电磁式电压互感器绕组类设备的匝间、层间纵绝缘考核。工频耐压仅可检验主绝缘，铁芯在工频高电压下会发生磁通饱和，励磁电流急剧增大，因此需要提升电源频率开展倍频感应耐压试验，常用试验频率为100Hz、150Hz、200Hz。设备从二次侧施加倍频试验电压，一次侧感应出对应高压，模拟实际运行电压分布，完成纵绝缘检测。设备操作简单、运行可靠，满足变压器、电压互感器感应耐压现场试验需求。

技术参数：额定输入电压三相四线制380V，50-60HZ；输出电压三相四线制0—400V SPWM调制正弦波；额定输出功率20KW；频率调节范围支持50Hz，100Hz，150Hz，200Hz可选，最小频率调节步距0.1HZ；输出波形畸变率≤3%；电压采集取自低压0～400V输出侧，即为隔离PT二次测试电压，可设定过压保护；10KV～35KVPT试验适配0～500V，110KVPT可采用0～220V接100√3二次辅助绕组，182V即可开展试验；非加压绕组可配置5A、10A、20A补偿电抗器，防止PT损坏；额定满负载条件连续工作时间5分钟；配置7寸LCD触摸屏操作显示。

装置特点及工作原理：设备基于电力电子变频调节器，全部参数预置、保护设置、频率选择、电压调节均采用数字控制，内置工控单元，7寸彩色液晶显示屏，可存储200组试验数据；触摸屏交互，搭载热敏汉字打印机；可预置50Hz、100Hz、150Hz、200Hz试验频率；电压调节步长可选0.1V、1V、2V、5V、10V；内置LC滤波回路控制波形畸变率；摒弃传统三相五柱三倍频发生器，具备体积小重量轻、便于大功率拓展；支持1-4倍频输出；接线简单，降低现场电源容量要求；设备为电源控制一体式箱体，集成过流、过压保护。

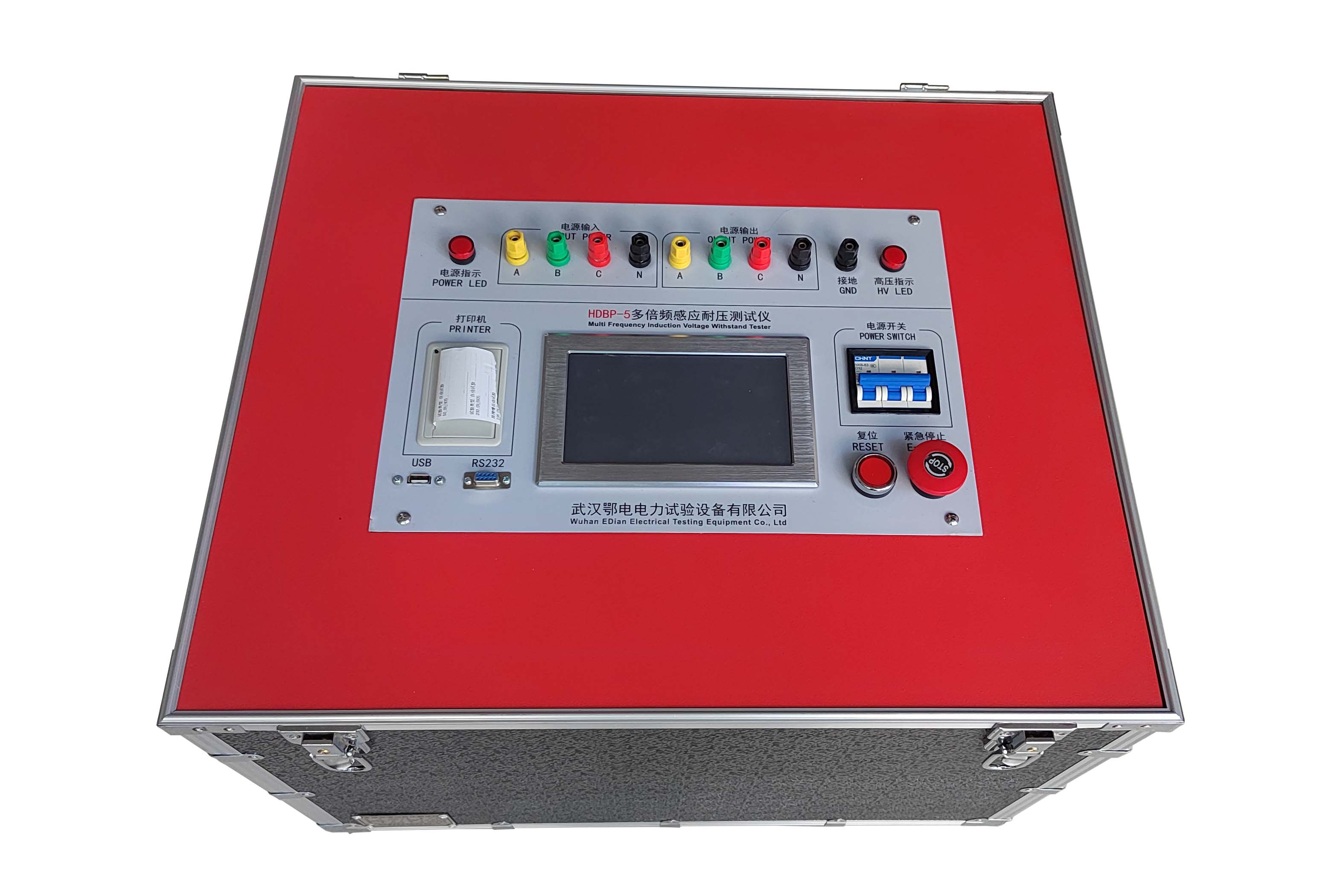

设备接线说明：设备为三相四线输入；三相四线0-350V输出；外壳必须可靠保护接地；电源指示灯代表上电状态，高压指示灯点亮代表存在电压输出；触摸屏为操作核心；复位按钮用于设备死机恢复；紧急停止按钮用于故障快速切断输出；打印机用于历史数据打印；开机上电后显示屏自检，进入待机界面。接线操作：输入端接三相四线电源，输出端暂不接线，箱体接地端子可靠接地；空载确认设备正常之后，再连接被试品；确认输出电压显示正常，方可接入被试品开展耐压；测试电压互感器优先选用容量大的辅助二次绕组，也可以串联二次绕组降低变比减小输入电流；电压互感器非加压绕组应当接入补偿电感。

设备使用说明：设备主界面包含自动试验、手动试验、历史数据三大功能。

自动试验模式：需要设置输出频率、检测电压位置、加压绕组变比、目标电压、耐压时间、保护电压、保护电流、调压上下限。保护电压默认1.1倍目标电压，具备闪络保护，电压波动超过阈值自动关断输出。参数确认后进入试验界面，界面实时显示Uab、Ubc、Uca低压电压、输出电流、输出频率、目标电压、耐压计时。包含启动试验、降压停机、紧急停机、保存、返回功能；到达设定电压自动计时，计时结束设备自动降压停机，可保存试验记录。

手动试验模式：设置输出频率、变比、试验电压、保护电压、保护电流、调压上下限；试验界面支持手动升压、手动降压，自定义调压步长；具备启动试验、降压停机、紧急停机、数据保存功能，人工把控升压过程与耐压时长。

历史数据功能：查看全部保存试验记录，支持选中记录打印、清除记录。

试验结束操作：关闭设备电源开关，断开外部市电；依次拆除输入、输出试验连接线。

储存及定期检查：储存环境要求干燥无尘，储存温度-20℃~+65℃，相对湿度0-95%无结露，远离腐蚀性气体液体。设备闲置超过一年，需要通电活化电解电容，采用调压器缓慢升压至额定输入电压，通电1-2小时以上。

注意事项：设备放置环境满足温湿度、防尘抗振动条件；试验前复核全部接线；设备周边保证通风散热；断电后滤波电容放电需要30秒，断电操作需等待30秒再操作开关；设备输出端严禁直接接地；电压互感器非加压绕组按需配置补偿电抗器避免试品烧毁；设备无用户可自行维修零部件，故障交由专业人员检修；使用过程外壳必须可靠接地，防止触电伤害。

装箱清单：多倍频感应耐压测试仪（补偿电感、LC滤波器内置）1套；出厂试验报告1份；接地线、试验连接线1组；产品说明书2份；产品合格证1份；产品保修卡1份；质量服务卡1份；产品装箱单1份。

[设备类型]:电力高压试验设备

[设备型号]:HDBP-5

[核心用途]:变压器、电压互感器多倍频感应耐压试验，考核匝间、层间纵绝缘

[显示交互]:7寸LCD触摸屏，热敏打印，可存储200组试验数据

[工作模式]:自动试验、手动试验、历史数据查询打印

[关键能力]:50/100/150/200Hz多频率输出，SPWM正弦波，内置LC滤波，过压过流闪络保护，变比参数设置

[供电规格]:三相四线380V，50-60Hz，额定输出功率20KW

[输出参数]:三相0-400V，波形畸变率≤3%，满载连续运行5分钟

[配套配件]:补偿电感、试验线缆、接地线；非加压绕组需要外接补偿电抗器

[危险禁忌]:输出端禁止直接接地；断电需等待30秒电容放电；外壳必须可靠接地；空载校验完成后方接被试品
