继电保护校验仪标准化使用说明书

文章来源： 日期：2026-08-26

一、产品概述

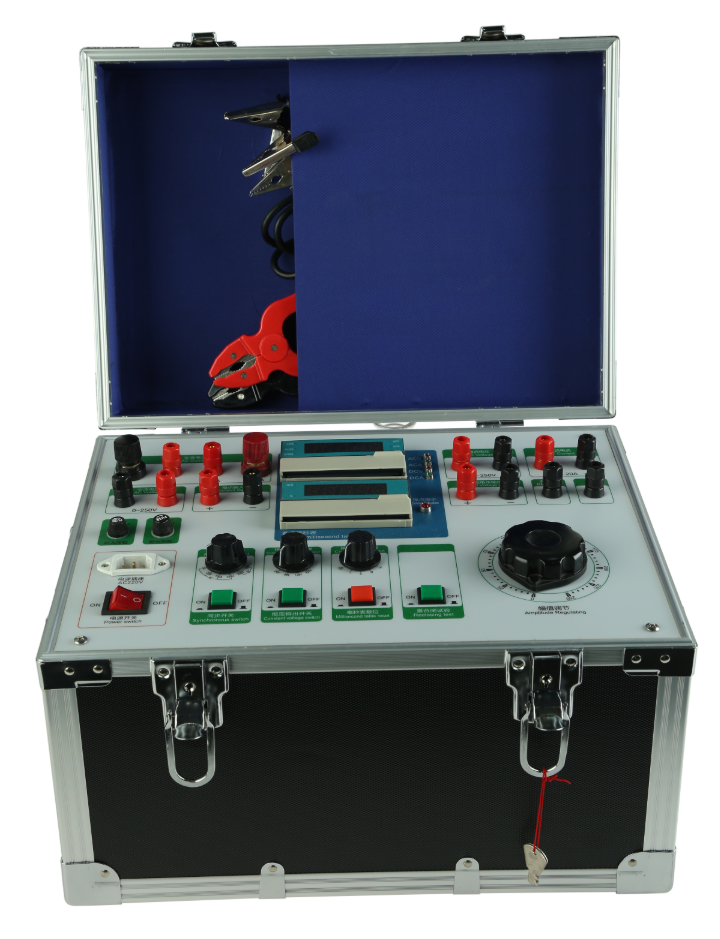

本继电保护校验仪是我公司自主研发推出的新一代继电保护专用校验装置，仪器内部集成的交直流电压、电流源采用当前行业最新的高性能电源技术，整机在电路设计、核心器件选型、操作面板布局、内部结构优化等维度均达到国内同类设备先进水平。

仪器具备功能覆盖全面、核心部件选材精良、测试项目数据显示清晰直观、操作流程简便易学等核心优势，完全满足各类常规及特殊继电器的校验需求，是电力继电保护试验部门开展现场校验、实验室检定的首选专用设备。

二、技术指标与整机性能

基础工作条件

适配工作电源：AC220V±10%，50Hz，常规工业与民用供电场景均可直接接入使用。

允许工作环境：环境温度覆盖-10℃～40℃，相对湿度≤85%，可适配户外低温、高湿等多数复杂现场作业条件。

适用大气压范围：86～106Kpa，可覆盖绝大多数海拔3000米以内的电力作业区域。

输出电源参数

交流电压输出档位：0～220V/3A，输出电流稳定无波动。

交流电流输出档位：共覆盖三档，分别为0～100A/7.5V、0～20A/25V、0～5A/5V，可适配不同容量继电器的大电流测试需求。

直流电压输出档位：0～220V/3A，输出纹波系数极低，满足直流类继电器的测试精度要求。

直流电流输出档位：0～20A/25V，大电流输出下整机发热控制优异。

固定定值输出档位：内置DC24V、DC48V、DC110V、DC220V四档标准直流电源输出，无需额外外接辅助电源即可直接为各类继电器提供工作电源。

核心性能指标

电流、电压测量表头采用4 1/2位高精度显示，读数分辨率高，测量误差极小。

内置数字毫秒表计时范围为0～99.9999s，计时精度可达微秒级，完全满足各类继电器动作时间的高精度测试要求。

三、核心测试功能

量度继电器测试：可精准测量电流继电器、电压继电器的动作启动值、返回值，自动计算对应返回系数，全程数据直观展示。

时间继电器测试：可完整测量时间继电器的启动值、返回值，以及不同电压电流条件下的精准动作时间。

中间继电器测试：支持各类带独立启动线圈、保持线圈的中间继电器校验，可测量其启动值、返回值、保持值及全流程动作时间。

重合闸继电器测试：可独立完成电容充电试验、充电时长测试、重合闸动作时间测试，以及继电器内部中间元件的全参数校验。

差动继电器测试：可开展直流励磁特性试验、制动特性试验、伏安特性试验，覆盖主变差动保护继电器的常规校验项目。

特殊继电器适配：支持各类行业内非常见规格的定制型继电器的自定义校验，无需额外配套辅助设备即可完成绝大多数常规继保测试任务。

四、标准化使用说明

仪器的基础校验操作可同步参考水利电力部电力生产司编著的《保护继电器校验》（水利电力出版社出版）一书的相关规范，结合本仪器操作逻辑开展作业。

独立源输出使用

本仪器可单独作为高精度可调电压源、电流源使用，操作过程中需严格关注各输出档位的额定输出功率，严禁长时间超额定功率运行，避免过载损坏仪器内部功率模块，具体参数调节操作可参照仪器配套的基础操作指引章节执行。

过量程、欠量程类继电器测试

该模式适用于测量各类继电器的启动值、返回值、返回系数，以及触点动作时间，覆盖常规电压、电流继电器的全参数校验。其中过量程指继电器触点闭合判定为动作触发的继电器类型，欠量程指继电器触点断开判定为动作触发的继电器类型。

继电器动作值、返回值及返回系数测量操作：按照仪器基础操作指引调节输出电源，将功能旋钮T3切换至对应状态，按下同步开关后缓慢调节T4输出调节旋钮，直至继电器触发动作，观察面板指示灯由灭变亮，此时显示屏X1显示的数值即为继电器动作值。继续调节T4将输出升至继电器额定值后，再缓慢反向回调T4直至继电器返回，观察面板指示灯由亮变灭，此时显示屏X1显示的数值即为返回值，将返回值除以动作值再乘以100%即可得到该继电器的返回系数。

继电器动作时间测量操作：按照仪器基础操作指引调节输出电源，将功能旋钮T3切换至对应继电器的触点状态，按下同步开关后缓慢调节T4旋钮将输出升至继电器额定值，通过同步开关即可触发毫秒表计时，显示屏X2将直接显示继电器的动作时间。测试前需提前将毫秒表清零，确认合闸开关处于断开位置。

同步开关与触点状态的对应逻辑为：Ⅰ、Ⅲ状态下，同步开关由关切换至开触发计时；Ⅱ、Ⅳ状态下，同步开关由开切换至关触发计时，测试时需根据待测继电器的触点类型提前选对对应档位。

时间继电器测试

时间继电器的动作值、返回值、动作时间全参数测量，完全参照上述过量程、欠量程继电器的标准化操作方法执行即可，无需额外调整特殊设置。

重合闸继电器测试

以常规电磁型重合闸继电器为例，操作流程如下：按照标准试验接线图完成接线，端子3、4连接J5黑柱（负极），端子17连接J5红柱（正极）。

注意：若使用ZJ3触点作为毫秒表停止触发信号时，需先将ZJ3连接至12脚的接线断开，将ZJ3触点完全分离，具体操作细节可参考《保护继电器检验》352页的相关说明。将功能旋钮T1旋至DC20A档位，打开仪器电源开关，调节T4旋钮至继电器额定电流值，随后关闭电源开关，将功能旋钮T2调节至继电器额定电压值。将功能旋钮T3切换至Ⅰ位置，对应继电器ZJ3的触点状态，打开电源开关，按下定值输出开关，等待15～25秒完成电容充电，此过程中可通过毫秒表直接读取充电时长。将毫秒表复位清零后，按下“重合闸开关”触发试验，显示屏X2显示的数值即为重合闸继电器的重合闸动作时间。

中间继电器测试

对于常规不带保持线圈的中间继电器，参照前述过量程、欠量程继电器的操作方法，即可完成动作值、返回值、动作时间、返回时间的全参数测量。

对于带电流保持线圈的中间继电器，先调节T2旋钮至继电器额定电压值，打开电源开关，按下定值输出开关，为继电器电压线圈施加额定电压，待继电器可靠动作后，调节T4旋钮将J1回路电流升至额定电流值，随后断开电压输出，缓慢回调T4旋钮降低保护线圈回路电流，继电器能够可靠保持吸合的最小电流值，即为该继电器的最小保持值。其动作时间、返回时间的测试操作参照常规继电器的时间测试流程执行即可。

差动继电器测试

以差动继电器为例开展说明，根据行业继保试验规程要求，在无外接辅助设备的情况下可独立完成第4、9、10三项常规试验，外接独立调压器和升流器的情况下可完成第6项制动特性相关试验，其余超出本仪器测试范围的项目需配套对应专用设备开展。

第一，执行元件动作电压、动作电流及返回电流检验：断开端子10、11之间的连接片，按照常规电流继电器的测试方法测出动作电流、返回电流，随后将交流电流升至之前测得的动作电流值，记录此时的电压数值，可使用万用表直接测量J1两端的电压值即可得到动作电压。

第二，无制动时的起始安匝检验：该项目不属于常规定期检验必做项目，测试时将工作绕组的20匝全部投入，接好端子10、11之间的短路片，交流电流从端子3、8接入，触点动作信号从端子5、7接入仪器的触点采集端，按照常规电流继电器的测试方法完成校验即可。

第三，制动特性试验：定期检验时，仅需测定相位角Φ=0°、制动安匝为280安匝条件下的动作安匝值即可。按照标准试验接线图完成接线，断开端子4、6之间的连接片，动作回路取39匝，制动回路取14匝，当外接调压器（最小容量5KVA）与本仪器使用同一220V电源时，调节制动电流至要求的安匝值，参照交流继电器的测试方法测得对应动作电流。如果测得动作安匝数值偏差过大，大概率是制动电流与动作电流的相位差为180°，将制动电流的输入接线反接即可修正。如果本仪器使用三相电源中的一相供电，外接调压器使用另外一相供电，通过切换不同相别、调整升流器输入线正反接，可得到60°的固定相位差；若外接专用移相器，可实现0～360°全范围相位角调节。

第四，整组伏安特性检验：按照标准试验接线图完成接线，将交流电流从工作绕组的端子3、8接入，执行元件两端的电压通过万用表从端子9、10读取，将功能旋钮切换至交流电流档位，逐步升流至所需安匝数，分别读取1倍、2倍、5倍安匝条件下执行元件两端的电压值，详细操作规范可参考《保护继电器检验》183页的相关说明。

第五，整定位置下的动作安匝检验：试验操作方法与常规电流继电器测试完全一致，参照前述过量程继电器的测量流程执行即可。

五、安全注意事项与日常维护

试验作业开展前，仪器机壳必须完成可靠接地，接地电阻满足继保试验安全规范要求，严禁在无接地保护状态下启动试验。

测试前确认所有测试接线连接牢固，严禁在输出端短路的状态下长时间大电流输出，避免损坏仪器内部功率模块。

仪器长期闲置不用时，需放置在干燥通风的环境中，避免内部电路板受潮，每3个月通电开机运行30分钟，保障内部元器件性能稳定。

每年需送有资质的计量检定单位完成一次精度校准，确保测试数据准确合规，满足继电保护试验的计量溯源要求。

更换保险管时必须使用与原厂规格完全一致的型号，严禁使用规格不符的配件替代，避免失去过载保护作用。
