变压器直流电阻测试仪标准化使用说明书

文章来源： 日期：2026-08-26

一、产品概述

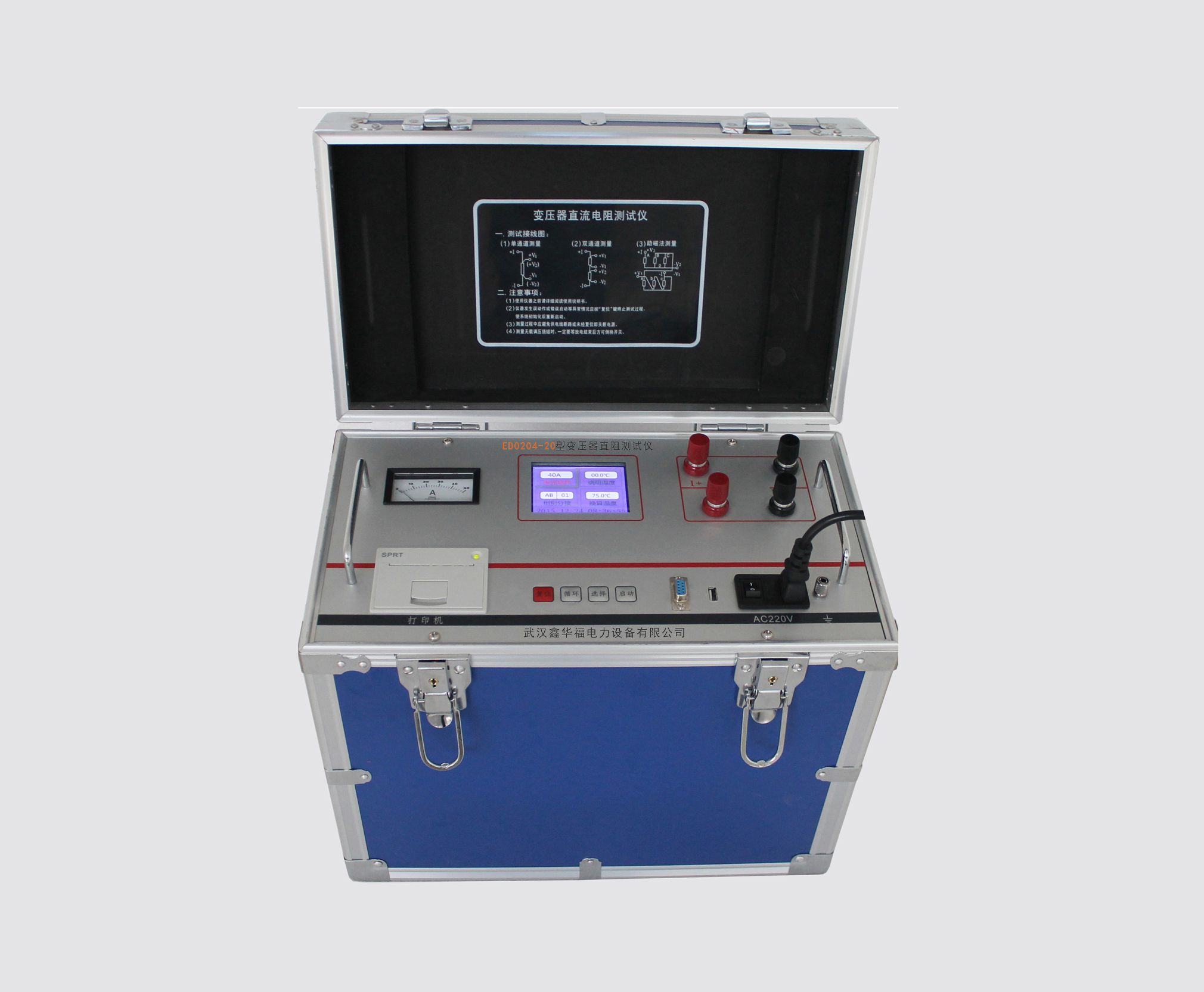

变压器直流电阻测试仪是变压器在交接验收、大修作业、分接开关调整完成后，开展绕组直流电阻测试的核心必备试验设备，也是测量大功率电感类设备直流电阻的理想专用仪器。

传统的电桥法、压降法测量变压器绕组直流电阻，普遍存在测试耗时长、操作流程繁琐、人工工作量大的痛点，为彻底改善这一现状，大幅压缩现场测试时长、减轻试验人员工作负担，公司自主研发了本系列变压器直阻测试仪。

本仪器全中文菜单交互逻辑清晰，搭载自动放电与专属放电指示功能，内置微型热敏打印机，可直接输出汉化格式的测试结果，无需额外人工整理数据，完全适配变电站、电厂等各类电力现场的试验作业需求。

二、产品通用别称

本产品行业内通用别称包括：直流电阻速测仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直流电阻速测仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪。

三、核心产品特征

整机由高速单片机全程控制，自动化程度高，操作流程极简，零基础试验人员经简单培训即可上手操作。

采用全新大功率电源技术，覆盖多档测试电流，测量范围宽广，完全适配大中型变压器的直流电阻高精度测量需求。

整机保护功能完善，可可靠抵御感性负载反电势对仪器的冲击，长期运行性能稳定可靠。

配备声响式放电报警功能，放电状态指示清晰直观，从操作层面大幅减少试验人员误操作引发的安全风险。

测试响应速度极快，可在测量带电状态下直接切换变压器有载分接开关，仪器自动同步刷新最新测试数据，无需重复断电重启流程。

搭载智能功率管理技术，仪器始终运行在最小功耗状态，既有效实现节能降耗，又大幅降低整机发热，延长设备使用寿命。

配置320X240点阵的65K真彩色液晶显示屏，显示效果细腻清晰，强光下也可清晰读取测试数据。

内置万年历时钟与掉电存储功能，最多可稳定存储1000组历史测试数据，试验人员可随时调取查阅，无需担心断电丢失数据。

标配RS232通讯接口与USB接口，既可以直接和计算机联机完成数据通讯导出，也支持外接U盘实现本地数据备份，方便后续试验报告整理归档。

四、核心技术参数

测试电流档位覆盖1A、5A、10A、20A四档，可根据不同容量的变压器灵活选择适配档位。

对应各档位测量范围：1A档位测量区间为10mΩ～20Ω，5A档位测量区间为1mΩ～4Ω，10A档位测量区间为1mΩ～2Ω，20A档位测量区间为1mΩ～1Ω。

整机测量准确度为±0.2%（满量程），完全满足电力行业变压器直流电阻测试的精度要求。

内置数据存储容量可稳定保存255组完整测试数据，满足多台设备批量检测的数据留存需求。

显示单元采用高清液晶显示器，电阻数值以4 1/2位格式直观展示，读数精准无偏差。

整机最大分辨率可达0.1μΩ，可精准捕捉微小的绕组电阻差值，及时发现变压器绕组接触不良、匝间短路等隐性缺陷。

供电电源适配AC 220V±22V，50Hz±2 Hz，整机供电回路标配5A规格保险管，实现过载自动保护。

整机最大功耗为300W，对应测试电流设置为20A时的满载运行状态。

设备适用工作环境：环境温度区间0℃～40℃，相对湿度≤80%，适配绝大多数常规电力现场的作业条件。

整机外形尺寸为200×400×280mm，体积紧凑便于现场携带转运。

整机带配件总重量为6kg，单人即可轻松完成搬运作业，适配频繁转场的现场试验场景。

五、现场标准操作流程

测试前先将仪器可靠接地，确认变压器所有绕组处于完全断电状态，拆除绕组上所有外部连接的短路线、接地线。

根据待测变压器的容量预估绕组电阻范围，选择对应适配的测试电流档位，将测试线按照A、B、C、O对应相序可靠连接到变压器绕组的测试端子上。

接通仪器电源，开机完成自检后进入主菜单，确认测试参数设置无误后启动测量，仪器自动完成绕组充磁与数据采集，待数值稳定后即可读取并保存测试结果。

测试完成后仪器自动启动放电流程，听到清晰的放电报警声响后，确认放电完全再拆除测试接线，禁止放电未完成就直接触碰测试端子。

可直接通过仪器自带的热敏打印机打印当前测试数据，也可后续通过通讯接口将历史数据批量导出至电脑，完成试验报告整理。

六、日常维护与安全注意事项

测试过程中严禁随意触碰测试夹头，防止感性负载反电势伤人，仪器发出放电报警前严禁拆除任何测试接线。

仪器长期闲置不用时，需放置在干燥通风的环境中，避免内部电路板受潮，每3个月通电开机一次，运行30分钟保障内部元器件性能稳定。

每年需送有资质的计量检定单位完成一次精度校准，确保测试数据准确合规，满足电力设备试验的计量溯源要求。

严禁在超过40℃的高温环境下长时间运行仪器，避免内部大功率电源模块过热损坏，影响设备使用寿命。
