过电压保护器测试仪使用说明书

文章来源： 日期：2026-05-29

一、综述

过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或 TBP）的工频放电电压测试具有独特的功效。

该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

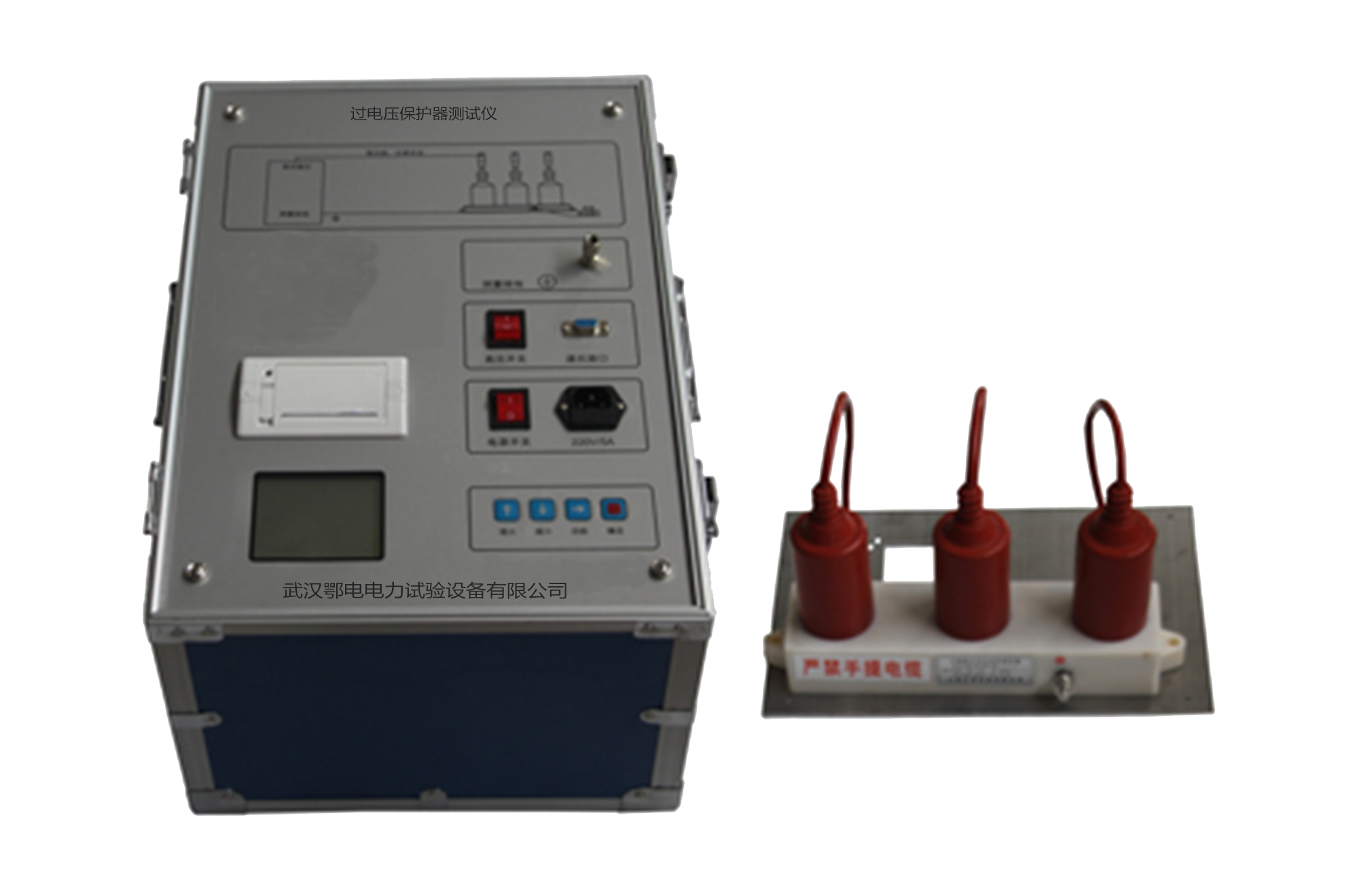

该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个铝合金箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。

二、产品特点

1. 高精度放电检测
仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即纪录此刻高压并在 0.2s 内切断高压电源。测试结果精度高，便于实现自动化测量。

2. 大屏汉字显示
仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示，既直观又便于操作。

3. 全自动测量
仪器操作简便，数据的测量在微处理器控制下自动完成，无需人工干预。

4. 一体化设计
一体化机型，内附高压电源，便于现场测试，减少现场接线。

5. 高压保护
试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

6. 低压保护
误接 380V、电源波动或突然断电，启动保护，不会引起过电压。

7. 防误操作
两级电源开关；电压、电流实时监示；接线端子高/低压分明；缓速升压，可迅速降压，声音报警。

8. 抗震性能
仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

9. 高压电缆
为耐高压绝缘导线，可拖地使用。

三、技术指标

（一）输出参数

输出电压：0～40KV（峰值/√2）

输出电流：0～25mA

（二）检测方式

检测放电方式：波形检测和付立叶变换方式

（三）准确度

电压：±（读数×2%＋0.1）

电流：±（读数×2%＋0.1）

（四）响应速度

高压切断时间：小于 0.2 秒

分辨率：0.1KV

（五）电源及接口

输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口：标准 RS232 接口

打印机：炜煌 A7 热敏微型打印机

（六）环境指标

环境温度：-10℃～50℃

相对湿度：＜90%

四、接线方法

测试对象： 过电压保护器的相相、相地之间的放电。

测试要求： 每次测量间隔不小于 15 秒，测量三次，求平均值，该值不应小于说明书中规定参数值的 85%。

接线说明： 仪器提供两种过电压保护器测试相地之间放电的接线方式，请根据被测保护器类型选择对应接线图进行接线。

五、调试及试验

背景说明

随着真空断路器的广泛应用，其强开断能力引发的各类操作过电压，对电力设备的保护提出了新的课题，组合式过电压保护器正是为了解决这一难题而出现的新产品。

过电压保护器可用于保护电动机、开关、变压器、电容器及电缆等电器设备，保护功能完善，增加了相-相间保护，解决了相间操作过电压幅值过高对电气设备的损坏，是传统的避雷器所不具备的。

组合式过电压保护器无严格的国标定义规则，目前各生产企业按自己在国家检测中心申请的型号来定义自己的产品，各企业同样用途产品型号差别很大。在做过电压保护器的试验前，应先查看该产品的说明书或出厂试验报告。

第一节 绝缘测试

试验前应将过电压保护器擦净。用 2500V 及以上兆欧表分别测量相相、相地之间的绝缘电阻。

35kV 以上的避雷器，绝缘阻值不低于 2500MΩ

35kV 及以下的避雷器，绝缘阻值不低于 1000MΩ

第二节 有间隙型过电压保护器

预防性试验及外观检查

1. 工频放电试验

在过电压保护器的相相、相地之间进行工频放电测试。测试时，从零均匀升压，观察电流表的变化，当电流突变时，表明保护器动作放电，此时电压为工频放电电压值，放电后，应在 0.2s 内切断工频电源。每次测量间隔不小于 15 秒，测量三次，求平均值，该值不应小于说明书中规定参数值的 85%。

2. 复合型过电压保护器的工频放电试验

复合型过电压保护器采用氧化锌非线性电阻和放电间隙串联的结构，使两者互为保护。放电间隙使氧化锌非线性电阻的荷电率为零，氧化锌的非线性特性又使放电间隙动作后立即熄弧，无续流、无截波。

当工频放电电压达到这种过电压保护器的击穿放电值时，间隙立即击穿放电，在试验回路中产生微弱的窄幅尖峰脉冲电流，并对测量回路以及周围空间造成较强烈的电磁干扰。这时，间隙放电检测仪发出报警信号（或用数字安培表因受到干扰而产生剧烈的闪烁），表明间隙成功击穿放电，该电压值为该相的工频放电电压值。

注意事项

做过电压保护器的试验前，应将保护器的四个接线端子从电气设备拆下。

在做工频放电时，不能以电流继电器是否动作作为工放数值的依据。

在做工频放电时，观察到电流表有明显摆动时，要立即将调压器回零，并切断电源。切忌在放电后继续升高电压，以免损坏保护器。

用户在试验时如果发现其工放值超出出厂标准值的 ±10% 时，请仔细检查接线是否正确、表计是否准确和调压器炭刷是否接触良好。如工放值超出 15% 时不要继续加压，应与厂家联系。

在做其它电气设备绝缘试验时，应将过电压保护器连接线拆除。

外观有无损坏，特别是高压电缆根部，如有严重划破必须更换，不能使用。

六、安全注意事项

使用前请务必仔细阅读本说明书，严格按照操作规程执行。

仪器工作时请勿触摸高压输出端子，防止触电。

高压电缆为耐高压绝缘导线，使用时仍需注意避免与人员直接接触。

仪器出现异常（异响、异味、过热）时，请立即断电并停止使用。

非专业人员请勿擅自拆装仪器。

不得在易燃、易爆环境中使用本仪器。

七、存储与运输

储藏温度：-10℃～50℃

相对湿度：＜90%

运输方式：原包装运输，避免剧烈震动

存放环境：干燥、通风、无腐蚀性气体

备注：本说明书中所涉及的接线图未在文本中展示，请以实际产品附带的接线图纸为准。如需补充，请提供具体接线图内容，我可为您更新。
