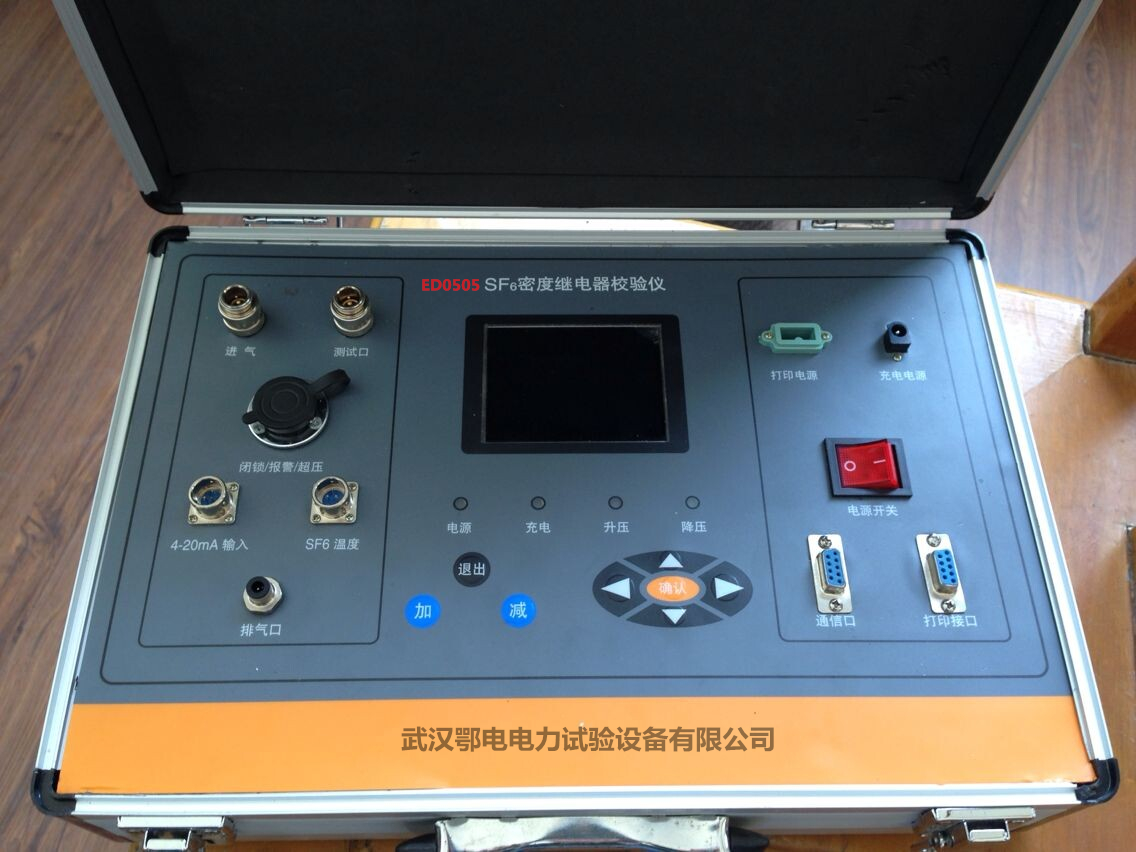

智能型SF6密度继电器校验仪使用说明书

文章来源： 日期：2026-06-01

一、仪器概述

本仪器是一种智能化全自动的SF6密度继电器校验仪器，采用单周期指令微机技术，运行速度是普通单片机的10倍，能对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验。采用中断方式对密度继电器的动作进行实时捕获，测量更准确及时。

在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。习惯上把20℃时SF6气体压力作为标准值。在现场校验时，不同环境温度下测量的压力值都要换算成其对应20℃时的压力值，用以判断SF6密度继电器的性能。

本仪器可对SF6密度继电器、SF6密度表、压力表进行自动校验，全自动完成校验过程，中文菜单操作，使用方便、测量准确。

二、功能特点

采用模数混合型单周期高速单片机为核心，A/D、D/A、基准电压、模拟放大集成在单片机内部，外围电路简单、稳定性好、准确性高。

能对指针式和电子式密度继电器进行全自动校验。

密度继电器1～3组接点的初始状态为任意形式（常开或常闭），可同时测量1～3组接点的响应值和恢复值，适应所有新、老形式密度继电器的全自动校验。

采用320×240大屏幕彩色液晶显示，汉字操作界面，使用简单方便。

测量时同时显示当前压力、对应20℃时的压力、环境温度，解决了SF6密度继电器现场校验的难题。

测试过程为自动测量，避免人为因素产生的误差。

可存储100组测量数据并永久保存不丢失，每次测量都有追溯性。

可通过RS-232接口将测试数据上传PC机，自动生成专用测试数据表格。

可在任意环境温度下对常温压力表和密度表进行校验。

管路全部采用进口快速接头，连接方便且漏气率小。

内部具有时钟功能，可随时对时钟进行修正。

具有自校功能，长时间使用后可对仪器进行校正修正，确保校验精度。

采用高精度压力传感器和世界先进的磁流体技术产品。

配有多种开关过渡接头，多数开关可实现不用拆卸进行校验。

采用高容量内置电池，屏幕显示电池电量，方便现场校验。

三、主要技术参数

测量精度：0.2级

显示方式：彩色液晶显示（3.5寸）

测量范围：0～1.000MPa

压力显示分辨率：0.001MPa

仪器使用温度：-20～+60℃

存储容量：100组

通讯接口：RS-232

打印方式：台式微型针打（选配）

测温范围：-20℃～60℃，分辨率0.1℃

工作电源：AC：220V±10% 50Hz；DC：12V

仪器重量：主机3.0kg

主机外形尺寸：长360mm×宽240mm×高110mm

附件箱外形尺寸：长430mm×宽310mm×高160mm

四、校验仪与密度继电器的连接

重要提示：确认密度继电器控制电源已经断开，保证密度继电器在无外接电源状态下方可进行校验。

4.1 信号线连接

（1）闭锁、报警、超压输出与校验仪相连

将校验仪七芯插头上写有"绿、红、黄"三个鳄鱼夹，分别与待测密度表的"接点一、接点二、接点三"对应输出端的一个端子相连接（有该输出就连接，否则不用）。将三个"黑色"鳄鱼夹分别与待测密度表的"接点一、接点二、接点三"对应输出端的另外一个端子相连接（有该输出就连接，否则不用）。

（2）4～20mA输出与校验仪相连

将校验仪四芯插头上的4～20mA输入信号"红色"鳄鱼夹与待测密度表的4～20mA对应输出端的正端相连接（有该输出就连接，否则不用）。将"黑色"鳄鱼夹与待测密度表的4～20mA对应输出端的负端相连接（有该输出就连接，否则不用）。

（3）环境温度传感器与校验仪连接

将与测试气路捆在一起的三芯插头插入校验仪的"SF6温度"插座即可。

4.2 气路连接

用仪器自带的专用气路，先将气瓶和仪器的进气口相连，再将被校SF6密度继电器连接到仪器上的"测量口"中。

五、操作流程

确认密度继电器控制电源已断开。

按4.1和4.2节完成信号线及气路连接。

打开仪器电源，进入主菜单。

设置相关参数（如接点组数、校验标准等）。

开始自动校验，仪器实时显示当前压力、20℃等效压力及环境温度。

校验完成后，数据自动存储，可通过RS-232上传PC机生成报表。

六、注意事项

校验前必须确认密度继电器控制电源已断开，严禁带电校验。

连接信号线时，有对应输出的接点才需连接，无输出的接点无需连接。

管路连接采用快速接头，确保连接牢固，防止漏气影响测量精度。

仪器使用后应及时充电，电池电量不足时屏幕会显示提示。

长期不使用时，应充满电存放，并定期检查电量。

仪器具有自校功能，长时间使用后建议执行自校以确保精度。

现场校验时，仪器会自动将当前温度下的压力换算为20℃等效压力，无需人工计算。

七、维护保养

自校操作：仪器长时间使用后，建议执行自校功能，对仪器进行校正修正，确保校验精度。

电池保养：使用高容量内置电池，屏幕实时显示电量。电量不足时及时充电，长期存放前需充满电。

探头/接头维护：管路全部采用进口快速接头，使用后检查接头密封性，防止漏气。

数据管理：仪器可存储100组数据并永久保存，建议定期通过RS-232接口将数据上传PC机备份。
