变电站综合自动化系统校验仪使用说明书

文章来源： 日期：2026-05-29

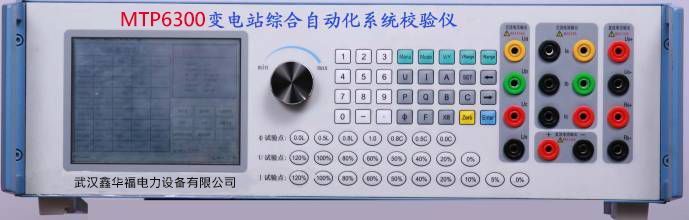

一、产品概述

本仪器为实现对厂站监控系统测控装置四遥（遥测、遥信、遥控、遥调）的检测，由我公司与湖北省电力试验研究院联合研发，可实现四遥功能的自动校验。

仪器采用DSP技术、GPS授时技术、计算机无线通信技术等先进技术，可对RTU的四遥功能及指标进行全面校验，具备强大的数据库管理平台，校验数据可存储、传输、查询、修改、打印，可自动生成测试报告和原始记录。

执行标准：《交流采样测量装置运行检验管理规程》、GB/T 13729-2002、DL/T630-1997（2005复审）

二、产品特性

1. 交流采样装置及RTU检验

按照GB/T13729-2002和DL/T630-1997（2005复审）的要求对RTU进行检验，可按远动规约对交流采样装置进行全自动校验。

2. 交直流模拟量输入检验

可进行基本误差测定、遥测信息响应时间测定、各种影响量引起的改变量测定、与主站通信正确性试验、遥测扫描周期试验等。

3. 状态量输入检验

可进行遥信输入信号与显示终端遥信状态一致性试验、事件顺序记录正确性及SOE分辨率试验、遥信变位响应时间测试、与主站通信正确性试验。状态量既可有源输出，又可无源输出。

4. 遥控执行检验

可测定各路遥控执行功能是否正常，输出继电器接点的容量是否符合要求。

5. 遥调功能检验

可测定各路遥调功能是否正常，遥调输出模拟量的准确度是否符合要求。

6. 数字量输入测试检验

可进行输入数字量与显示终端显示数字一致性试验、与主站通信正确性试验。

7. 脉冲输入检验

可进行输入脉冲数与终端脉冲计数值一致性试验、与主站通信正确性试验。

8. 交流功率源

本装置可输出交直流电压、交流电流，装置等级0.05，可提供交直流电压标准、交流电流标准、功率标准、相位标准、功率因数标准、频率标准、电能标准。输出方式和输出电量可任意设置。

9. 数据管理

可保存RTU试验数据，进行查询、浏览、打印、删除等操作。被检RTU参数可永久保存，检验时直接调出，减少录入工作量。

三、使用方法

3.1 接线方式

根据被检设备类型，选择对应的测试通道接入：

遥测校验：将仪器模拟量输出接入RTU模拟量输入端子

遥信校验：将仪器状态量输出接入RTU状态量输入端子

遥控校验：将仪器遥控输出接入RTU遥控输入端子

遥调校验：将仪器遥调输出接入RTU遥调输入端子

数字量/脉冲校验：将仪器数字量或脉冲输出接入RTU对应输入端子

3.2 操作步骤

第一步：开机与参数设置

打开仪器电源，进入主菜单。根据被检RTU的型号和参数，从数据库中调出已保存的RTU参数，或手动录入被检设备信息。

第二步：选择检验项目

在菜单中选择需要执行的检验项目，如遥测、遥信、遥控、遥调、数字量、脉冲等，可单选也可批量选择。

第三步：设置输出参数

根据检验项目要求，设置交流功率源的输出方式和输出电量，包括电压、电流、相位、频率、功率因数等参数。

第四步：执行自动校验

启动校验程序，仪器按照远动规约自动完成与被检RTU的通信，逐项执行检验并记录结果。开关动作一次，仪器即可完成该项目全部检验。

第五步：查看与存储数据

校验完成后，在液晶屏上查看各项检验数据及结论。确认无误后，数据自动存入仪器数据库，同时可生成测试报告和原始记录。

第六步：打印或导出报告

通过仪器内置打印功能或PC联机，将测试报告输出到针式、激光或喷墨打印机。

四、注意事项

测试前确认被检RTU已正确上电并处于正常运行状态。

接线时严格按照遥测、遥信、遥控、遥调通道对应接入，避免交叉接错。

状态量输出时，注意区分有源输出与无源输出模式，与被检设备匹配。

交流功率源输出等级为0.05级，使用时勿超过量程上限，防止损坏被检设备。

GPS授时功能需在室外或天线可接收信号的环境下使用，以保证时间同步精度。

长期不用时，每3个月开机一次并执行一次自检，保持仪器状态良好。

本仪器为精密校验设备，请勿擅自拆卸或改装。

五、维护与保养

存放环境：温度 -10℃～+50℃，相对湿度 ≤85%，无腐蚀性气体。

清洁方式：用干布擦拭外壳，禁止使用溶剂。

GPS天线：避免遮挡，保持天线朝向开阔天空。

校准周期：建议每年送检校准一次，确保精度符合GB/T 13729及DL/T630标准要求。

数据备份：定期将仪器内试验数据导出至PC保存，防止数据丢失。
