ED0617型蓄电池容量测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0617

【设备名称】：蓄电池容量测试仪

【数据来源】：原厂说明书doc

【标签】：蓄电池内阻测试，单节/成组蓄电池检测，电池性能评估，3.5寸TFT触摸屏，按键触摸双操控，U盘导出数据，多项目参数校准，锂电便携，示波器辅助电压测量

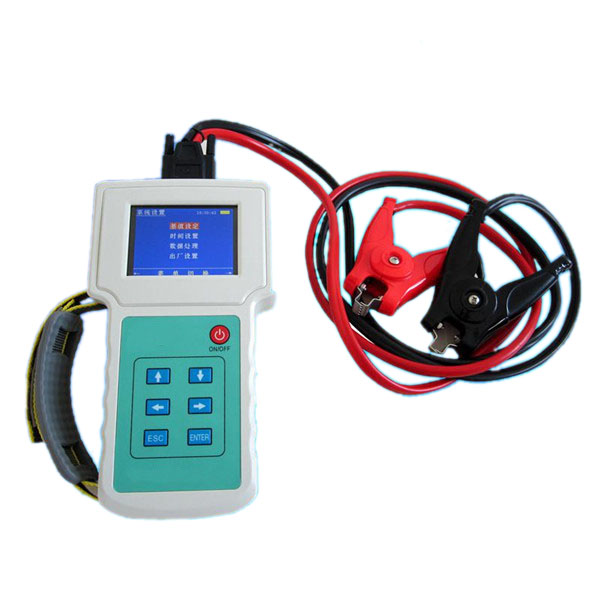

ED0617型蓄电池容量测试仪为便携式蓄电池检测设备，依靠测量蓄电池内阻，对内阻值分析以此评判蓄电池优劣，作为蓄电池运维管理的参考依据。整机体积小巧便于现场携带，支持按键+触摸屏两种操作方式；具备单节电池测量、成组电池测量、简易示波器三大核心功能；内置大容量FLASH存储，支持U盘读写，可保存截图与测试数据；支持零点、电压、内阻、相位、触摸屏全套参数校准；内置锂电池供电，适用于变电站、机房蓄电池的现场巡检维护。

技术指标：

1、测量范围：内阻0.0mΩ-100mΩ；电压0.000V-16V。

2、分辨率：内阻0.01mΩ；电压1mV。

3、测量精度：内阻±2.0%rdg±6dgt；电压±0.2%rdg±6dgt。

4、显示屏：240×320 24bit 3.5寸TFT LCD触摸屏。

5、存储：16M字节FLASH，15M用于存储检测数据；支持U盘外接存储。

6、供电：内置锂电池，满电连续工作5-6小时；外接AC100-240V/DC8.4V-1A适配器充电。

硬件及成套配件：

1、主机单元：整机主机，左侧拨码电源开关，触摸屏+按键，USB-U盘接口。

2、标准配件：充电器、电源采样线、上位机通讯电缆、国标电源线、分析软件光盘、测试线包、工具包。

3、资料文件：使用说明书、出厂合格证、检验报告、保修卡、质量反馈单。

面板关键部件释义：

1、电源拨码开关：向上开机，向下关机。

2、触摸屏：人机交互，可完成全部菜单操作，也可配合实体按键操作。

3、U盘标识“U”：界面出现U标识代表U盘识别正常，点击屏幕左上角图标可把当前界面截图保存至U盘。

4、测试接线端子：接线颜色必须一一对应，黑色测试线接N线，防止接错造成短路触电。

主要测试功能：

1、蓄电池检测：单节电池测量、成组电池批量测量，采集电压、内阻，评估电池健康状态，可录入电池编号、站号、组号等信息。

2、简易示波器：实现基础电压波形观测测量。

3、数据管理：测试结果本地保存，支持回放查阅、删除、格式化；可导出TXT格式数据至U盘；屏幕截图保存bmp图片。

4、系统管理：系统时间设置；中英文语言切换；查看软件版本；U盘整机软件升级；全套仪器参数校准。

5、校准功能（密码保护）：零点校准、电压多通道校准、内阻档位校准、相位校准、触摸屏校准，校准完成需要密码保存校准参数。

标准作业流程：

1、开机：拨动左侧电源开关开机，确认U盘识别状态，检查电池电量。

2、电池测量：选择单节/成组测量，录入电压类型、电池型号、编号等参数，接好测试夹，执行开始测量，读取内阻电压结果，按需保存记录。

3、示波器：进入示波器菜单，接入接线，完成基础电压观测。

4、数据处理：在数据管理界面回放记录，可转存U盘、删除无用记录。

5、系统校准（仅专业人员操作）：输入校准密码88888888进入校准菜单，依次完成零点、电压、内阻、相位、触摸屏校准，输入保存密码12345678保存校准参数。

6、系统维护：设置系统时间、切换中英文、U盘升级固件、查看版本信息。

7、测试结束：关闭电源，整理测试线缆，收纳进工具包。

气瓶/附件操作要点：无气瓶配置。

校准注意要点：电压校准不可超过该档位最大量程；内阻、相位校准必须使用配套标准电阻；全部校准完成务必执行保存参数操作，否则校准不生效。

重要使用注意事项：

1、接线颜色必须匹配，黑色夹子接N线，防止短路、触电。

2、校准功能属于专业操作，非专业人员禁止操作。

3、锂电池维护：每月进行一次补电；每年完成4次电池激活（完整放电再充满）；长时间充电现场必须有人看护。

4、清洁仪器禁止酒精、腐蚀性清洗剂，防止屏幕、探头损坏；电流探头磁芯注意防锈。

5、测试死机：大多为地线误碰火线引入干扰，断电重启仪器。

常见故障排查：

1、开机无反应：电池亏电，接入充电器再开机。

2、开机蜂鸣器报警：电池电量不足，外接充电器。

3、菜单正常，无测量信号：电池低电量或者测试夹接触不良。

4、续航时间短：锂电池需要激活处理。

5、测试死机：外部干扰，关机重启。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式蓄电池内阻容量测试仪

[设备型号]:ED0617

[核心用途]:蓄电池内阻检测评估；单节、成组蓄电池测量；简易示波器电压观测；U盘导出测试数据与截图；全套密码保护参数校准；锂电便携现场运维

[显示交互]:3.5寸240×320 TFT触摸屏；按键+触摸双操作；U盘状态标识；主菜单：单节测量、成组测量、示波器、数据管理、系统管理；中英文界面切换

[工作模式]:单节电池测试；成组电池测试；示波器观测；数据存储、回放、U盘导出；零点/电压/内阻/相位/触摸屏校准；U盘固件升级；系统时间设置

[关键能力]:内阻最小0.01mΩ分辨率；16M本地存储；U盘导出TXT、BMP截图；多档位专业校准；中英文双语界面；内置可充电锂电池

[供电规格]:内置锂电池，满电工作5-6h；AC100-240V转DC8.4V-1A适配器充电

[性能参数]:内阻0.0-100mΩ，电压0-16V；内阻精度±2.0%rdg±6dgt；电压精度±0.2%rdg±6dgt

[危险禁忌]:测试夹颜色匹配，黑线接N线；校准仅限专业人员；长时间充电需专人看护；禁止酒精类清洗剂；锂电池定期维护激活；禁止私自拆机维修
