EDBYKC-2000 型电力变压器有载开关测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDBYKC-2000

【设备名称】：电力变压器有载开关测试仪

【数据来源】：原厂说明书 doc

【标签】：有载分接开关，过渡时间过渡电阻，过渡波形，三相同期性，三通道光线示波器功能，波形分析打印存储，吊芯 / 带线圈测量，抗电磁干扰

EDBYKC-2000 型电力变压器有载开关测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。采用计算机控制，通过特殊设计的测量电路，实现对有载分接开关过渡时间、过渡波形、过渡电阻、三相同期性等参数的测量；用户可按需由分接开关引线直接测量，也可由变压器三相套管及中性点直接接线测量。仪器具备数据分析、存贮、打印功能，解决了有载分接开关测量方法落后、无专用测试手段的问题，可在电力设备预防性试验及变压器大修中及时诊断有载分接开关潜在故障，提高电力系统运行可靠性。

功能特点：

1、光线示波器功能：三通道同时记录 A、B、C 三相过渡过程所有过渡及跳变过程，可看出跳变点时间值；不受天气影响，性能优于光线示波器。

2、综合测量能力强：一台仪器内实现开关选择、切换全过程有无开断点、过渡波形、过渡时间、过渡电阻、三相同期性等参数测量。

3、测量结果分析全面：大屏幕液晶配合功能按键，可分析波形每点每段电阻值、每段时间及各时间段、三相不同期；可打印、存贮、查阅历史波形对比分析。

4、打印输出：配备面板式前换纸型打印机，可直接作为开关测试报告存档。

5、菜单驱动、操作灵活：240×128 点大屏液晶显示全部操作功能、提示及测量结果。

6、抗干扰性能良好：全铝合金机箱，内置电源噪音滤波器及抗干扰电路，可在电源质量较差、强电磁场干扰现场可靠测量。

7、数据保持：测量数据及波形保存在仪器内，断电不丢失。

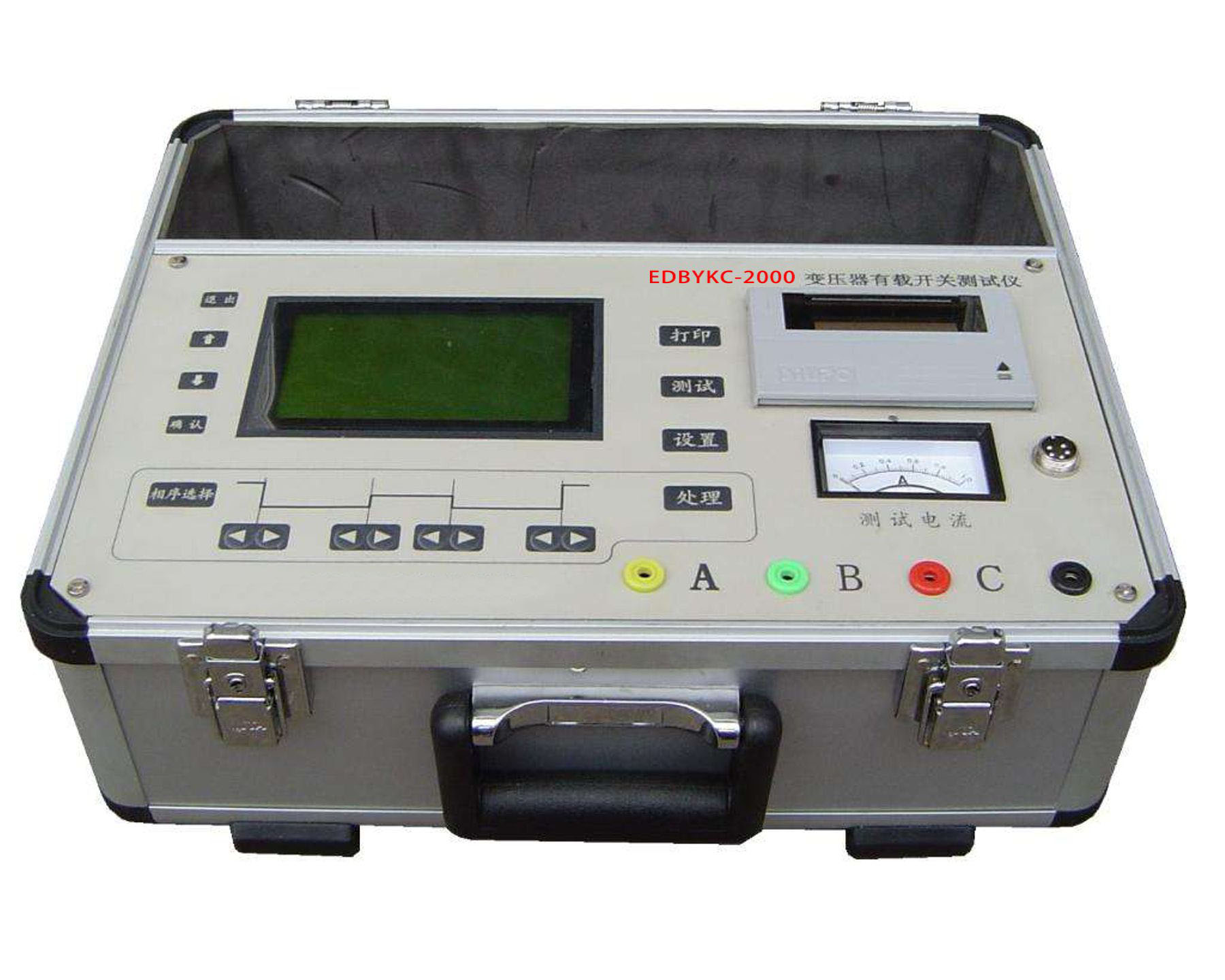

结构及面板说明：

1、打印机：WH-A40-8 型面板式前换纸微型打印机，输出波形精细平滑、测试结果清晰。

2、显示器：240×128 点阵液晶显示器（控制器 T6963C），显示功能菜单、测量结果、参数设置、故障指示、波形曲线，实现人机对话。

3、键盘：功能键 4 个（打印、测试、处理、设置）；功能调整键 4 个（确认、上移、下移、退出）；波形显示时确认键对应时间比例（512→256→128→64→32→16→8→4→2ms 循环），退出键对应幅值比例（X1→X2→X4→X8 循环）；另设 4 组游标键用于波形处理，调整后直接显示波形各段时间和电阻平均值。

接线方式：

1、带变压器线圈测量：用 4 根（红、绿、黄、黑）大线夹夹住变压器高压端子 A、B、C 和中性点 O 端，另一端插入仪器面板 A、B、C、O 插孔；用小夹子将变压器低压侧 A、B、C、O 端子短路接地。

2、吊芯测量有载分接开关：变压器大修吊芯、无线圈时，先把每相开关连接的触点短路，用 4 根小线夹分别夹住 A、B、C 相短路点和中性点，另一端插入仪器。

操作指南：

1、开机：打开电源，屏幕显示上次存贮的三条波形曲线，右上方显示当前时间。

2、测试：按 “测试” 键仪器显示 “正在充电”，波形线刷新，待波形呈直线且数值稳定后再次按 “测试” 键，表示正在测量开关从 7 档到 8 档（默认 07-08）的切换过程；启动有载开关，听到触头切换声音、阻值变化、波形小跳变时按任一键结束测量；通过 “↑”“↓” 移动波形、“确认” 放大时间比例、“退出” 改幅值比例，人工寻找切换波形；也可开机按 “设置” 选自动方式查找。

3、处理：按 “处理” 键进入菜单，选 “参数查阅” 显示平滑处理后的波形；用游标键调整游标到波形串联、并联、串联的明显转折处，显示屏直接显示各段时间和电阻值；按 “相序选择” 键切换 A、B、C 三相；处理完毕按 “打印” 输出波形和参数值图纸。

4、存储及查阅：选 “波形存储” 用 “↑”“↓” 选择存储位置，确认后自动删除原内容并显示 “OK”（波形未经参数测量不能存储）；选 “波形查阅” 可调出历史波形并打印。

设置功能：

1、名称档位：设定开关型号 / 名称（字母数字逐位修改）；进行 “xx→xx” 档位设定（“↑” 上调、“↓” 下调，如 07→08→09）。

2、查找方式：手动方式（按测量键后始终循环采集，直到按任一键停止，波形人工查找放大）；自动方式（设定触发电阻默认 1.5Ω，一般设为过渡电阻一半合适；设定触发时间默认 128ms；停止测量后自动搜索并显示第一个满足大于触发电阻条件值后所设时间的波形）。

3、滤波参数：默认 05:1，000:1 为原始波形，数值越大波形越平滑，改变波形显示和打印效果。

4、系统时钟：年、月、日及时间设置。

波形判读说明：

1、理想直流波形关键参数：整个切换过程动作时间 t4、各触头联接过渡电阻（含引线部分）；从波形可看出三相是否同步。参考指标（长征电气一厂有载开关）：T2=2～7ms、t1≥15ms、t3≈20ms、T4=35～50ms；三相不同步△t=3、△R=10%（不同厂家指标不同）。

2、吊芯波形平滑，不吊芯波形在触头变换过程有明显毛刺（触头弹跳、变压器线圈电流反电势造成），真实反映开关实际运行状态；出现明显断开（波形某段阻值大于 40Ω 以上并保持 2ms 以上）应视为开关有问题。

3、故障判读：波形无断开点、T4 在 35～50ms 内、桥接清楚为正常；断开电阻值超过测量有效值 42Ω 且断开超 2ms 判为开关损坏需检修；桥接过程断开 5ms 判开路性故障；断开未超 2ms 或电阻未超 42Ω 可继续使用，多次重复超标准则有问题。

主要技术指标：

1、三路独立测试电源，最大输出电流 0.5A。

2、采样率 10～20kHz；单次波形最大存储时间 6.4 秒。

3、过渡电阻测量范围：Y/0 型变压器 1-40Ω，Y 型变压器 1-20Ω。

4、测量精度：1-5Ω 时 Δ=±15%；5-40Ω 时 Δ=±10%。

5、时间及同期性误差：Δ≤±1%。

6、显示器 240×128 点，T6963C 控制器；打印机 MP-40-8 面板式前换纸型。

7、处理部分：80C320 高速 8 位微处理器，程序存储器 32K；掉电保持数据存储器 512K 字节；高速 A/D 最高采样率 400kHz。

8、电源 AC220V±10%，功率≤200W；外形 410×320×200mm；重量≤20kg。

9、工作环境温度-5℃～40℃，相对湿度≤80%。

随机附件：

1、测试夹带 10 米测试线 4 根。

2、鳄鱼夹带 1 米测试线 4 根。

3、电源线 1 根。

4、打印纸 1 卷。

电阻值算法（接线方式不同）：第一种接线 R≈R1≈R3；第二种 R≈R1/3≈R3/3；第三种 R≈R1/2≈R3/2。

重要使用注意事项：

1、操作者应具备一般电气设备或仪器使用常识，使用前认真阅读说明书。

2、户外使用避免淋雨、阳光直射液晶显示屏；电源插头插入带地线三眼插孔。

3、仪器输出最高电压 24V；现场测试先接好所有引线，再打开仪器电源。

4、仪器换线夹时必须关闭电源；可带线圈测量，但严禁带电测量。

5、不能将两组以上线连在一起作为一路测量，不用的线要开路。

6、测试结束后先关闭仪器，再拆除所有接线。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[关键能力]: 三通道同步过渡过程记录；三路独立测试电源 0.5A；高速 A/D 400kHz；掉电保持存储；全铝合金机箱 + 电源滤波抗干扰；面板打印机直接出报告

[供电规格]:AC220V±10%，功率≤200W

[性能参数]: 过渡电阻 Y/0 型 1-40Ω、Y 型 1-20Ω；精度 1-5Ω±15%、5-40Ω±10%；时间同期误差≤±1%；采样率 10-20kHz；≤20kg

[危险禁忌]: 先接引线再开机；换线夹必须关机；严禁带电测量；不用的线必须开路；测试结束先关机再拆线；现场避免淋雨直晒；禁止私自拆机维修
