EDWG-16型架空线路故障测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDWG-16

【设备名称】：架空线路故障测试仪

【数据来源】：原厂说明书doc

【标签】：小电流接地系统，架空线路，单相接地故障，故障精确定位，超低频高压信号，发射机，传感器，接收机，无线通讯，线路停运后故障查找

EDWG-16型架空线路故障测试仪为便携式成套设备，用于小电流接地系统架空线路，在线路发生单相接地故障停电之后完成接地点精确定位。整套设备包含发射机、传感器、接收机以及配套附件。工作原理为故障线路停运后，发射机向线路施加超低频高压信号重现故障；使用绝缘杆将传感器挂接在线路上采集信号，通过无线把数据传输至接收机。故障点之前可以检测到电流信号，故障点之后电流信号消失；先分段粗查，再完成精确定点，实现快速查找故障位置。本仪器支持金属性接地、电弧接地、过渡电阻接地多种故障类型，也适合带有电缆分支的故障线路排查。

技术指标：

1、定位精度：0.2米。

2、发射机输出频率：1Hz。

3、开路电压：基波有效值0至2800V，脉动直流峰值8kV，适配10kV线路相电压峰值。

4、短路电流：基波有效值0至35mA，脉动直流峰值100mA。

5、传感器与接收机无线通讯距离不小于30米。

6、发射机供电：AC220V市电，也可使用功率大于等于1500W发电机供电，发射机最高功率900W。

7、传感器电源：3节7号碱性干电池；接收机电源：5节5号碱性干电池。

8、外形尺寸：发射机455×335×310毫米；传感器180×100×35毫米；接收机205×100×35毫米。

9、整机重量：发射机15千克；传感器0.45千克；接收机0.45千克。

10、使用环境条件：温度-10摄氏度至40摄氏度，湿度5-90％RH，海拔小于4500米。

硬件及成套配件：

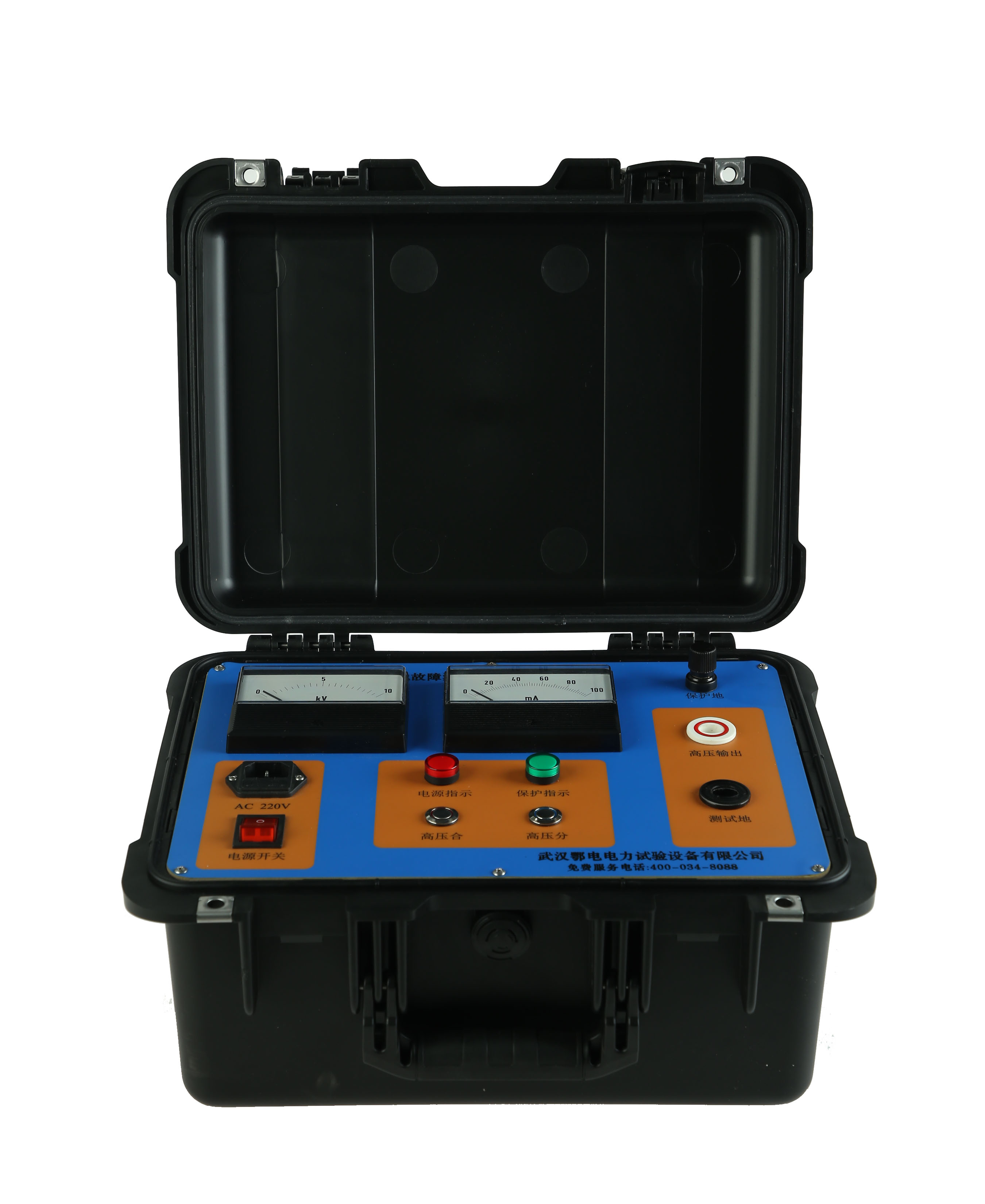

1、发射机主机：具备高压启动闭锁保护，输出支持直接短路；可外接市电或者发电机供电，配套发射机接线盘。

2、传感器：开口式高灵敏度传感器，无需闭合，使用绝缘杆挂接于架空线路；内置干电池供电，无线发送采集数据。

3、接收机：手持式，大屏幕液晶显示屏，接收传感器无线信号；可查看传感器状态、电流波形以及电流数值，干电池供电。

4、配套附件：绝缘挂杆、各类连接线缆、电池等。

面板关键部件释义：

1、发射机：电源输入端子、高压输出接线端子、高压启动闭锁按键、输出调节旋钮、状态指示仪表。

2、传感器：电源开关、无线通讯状态指示灯，开口挂接结构，不需要闭合即可采集线路信号。

3、接收机：液晶显示屏，显示传感器状态、电流波形、电流测量数值。

主要测试功能：

1、停运架空单相接地故障定位，适配小电流接地系统；支持金属接地、电弧接地、过渡电阻接地故障，兼容带电缆分支的故障线路。

2、发射机输出1Hz超低频高压信号，削弱分布电容带来的干扰，能够定位高阻值接地故障。

3、分段粗定位+故障点精确定点，定位精度0.2米。

4、传感器开口挂接，无线传输测量数据，操作人员远离高压线路，提升作业安全性。

5、发射机具备高压启动闭锁安全功能，输出允许直接短路。

标准作业流程：

1、确认故障架空线路已经停电停运，做好安全隔离措施。

2、发射机接好供电电源（市电或者1500W以上发电机），高压输出端接入故障线路。

3、开启发射机，施加1Hz超低频高压信号，重现接地故障。

4、工作人员使用绝缘杆将传感器依次挂在架空线路不同位置，传感器采集电流信号，无线发送给接收机。

5、观察接收机读数：故障点上游有明显电流读数，经过故障点之后电流消失；先分段粗略缩小故障区间，再逐步逼近，完成0.2米级精确定位。

6、测试完毕，先关闭发射机高压输出，对线路充分放电，再拆除接线。

重要使用注意事项：

1、本仪器必须在线路停电停运状态下使用，严禁带电挂接传感器。

2、发射机输出为高压，作业全程严格执行高压试验安全规范，做好安全隔离。

3、传感器依靠干电池工作，作业前确认电池电量充足；保证传感器、接收机之间无线距离不超过30米。

4、使用发电机供电时，发电机输出功率不得低于1500W。

5、测试完成之后必须对被测线路充分放电，再进行拆线操作。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在免费保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

设备类型：架空线路接地故障定位成套测试仪

设备型号：EDWG-16

核心用途：小电流接地系统停运架空线路单相接地故障查找；金属/电弧/过渡电阻接地故障定位；分段粗定位加精确定点；超低频高压信号抑制分布电容；传感器无线传输数据，开口挂接；适配带电缆分支线路

显示交互：接收机大屏幕液晶，显示传感器状态、电流波形、电流测量数值

工作模式：故障线路施加超低频高压信号；分段巡线采集电流信号；判断故障上下游；故障点精确定位

关键能力：定位精度0.2米；1Hz超低频输出；开路峰值8kV；无线通讯距离大于等于30米；发射机支持市电、发电机双供电；传感器开口免闭合挂接；高压闭锁保护

供电规格：发射机AC220V或≥1500W发电机；传感器3节7号干电池；接收机5节5号干电池

性能参数：发射机最高功率900W；发射机重15kg；环境-10至40摄氏度；海拔小于4500米

危险禁忌：仅限停电停运线路使用；发射机输出高压，遵守高压安全规范；测试结束充分放电再拆线；无线通讯距离控制在30米以内；发电机功率不小于1500W；禁止私自拆机维修
