变压器套管在线检测装置使用说明书

文章来源： 日期：2026-08-04

本装置专为变压器三相套管的介损、电容量连续在线监测设计，依托傅立叶变换数字滤波技术实现强电磁干扰环境下的稳定精准测量，可实时捕捉套管绝缘介质损耗异常，提前预警绝缘发热老化、热击穿等隐患，是保障主变高压套管长期安全运行的核心在线监测设备。

一、核心技术指标

测量准确度：电容量Cx为±（读数×1%±2pF），介损tgδ为±（读数×1%±0.0005）

抗干扰性能：电流谐波占比达50%时仍可保持上述测量准确度

电容量测量范围：3pF~700pF

介损tgδ测量范围无上限，分辨率可达0.001%

末屏电流测量范围：0mA~30mA

PT电压输入范围：0V~250V

报警功能：支持按用户现场需求自定义设置各类报警阈值

数据存储能力：可连续存储两年以上的全量监测数据

硬件保护：内置浪涌电流保护电路，同时末屏取样回路加装开路保护装置，将开路电压严格控制在18V以内，保障套管本体运行安全

工作电源：180V~270V AC，50Hz/60Hz±1%

适用环境温度：-20℃~70℃，适配户外变电站全气候运行场景

二、整机工作原理

设备通电后自动启动连续不间断测量流程，测量电路通过傅立叶变换算法滤除现场复杂电磁干扰，精准分离出电压、电流信号的基波分量，对两路信号开展矢量运算：通过信号幅值计算得到套管电容量Cx，通过信号角差计算得到介损值tanδ。系统自动完成多次重复测量，对结果排序筛选出中间值作为最终输出数据，避免单次测量波动影响结果可靠性。

用户可提前自定义设置电容量、介损值、三相不平衡度、末屏电流等各类报警阈值，当实时测量值达到设定阈值时，装置自动触发光声报警输出，及时推送套管绝缘异常预警。套管末屏电流信号通过专用传感器取样送入监测装置，配套的末屏开路保护装置可彻底避免末屏开路产生的过电压威胁套管运行安全。

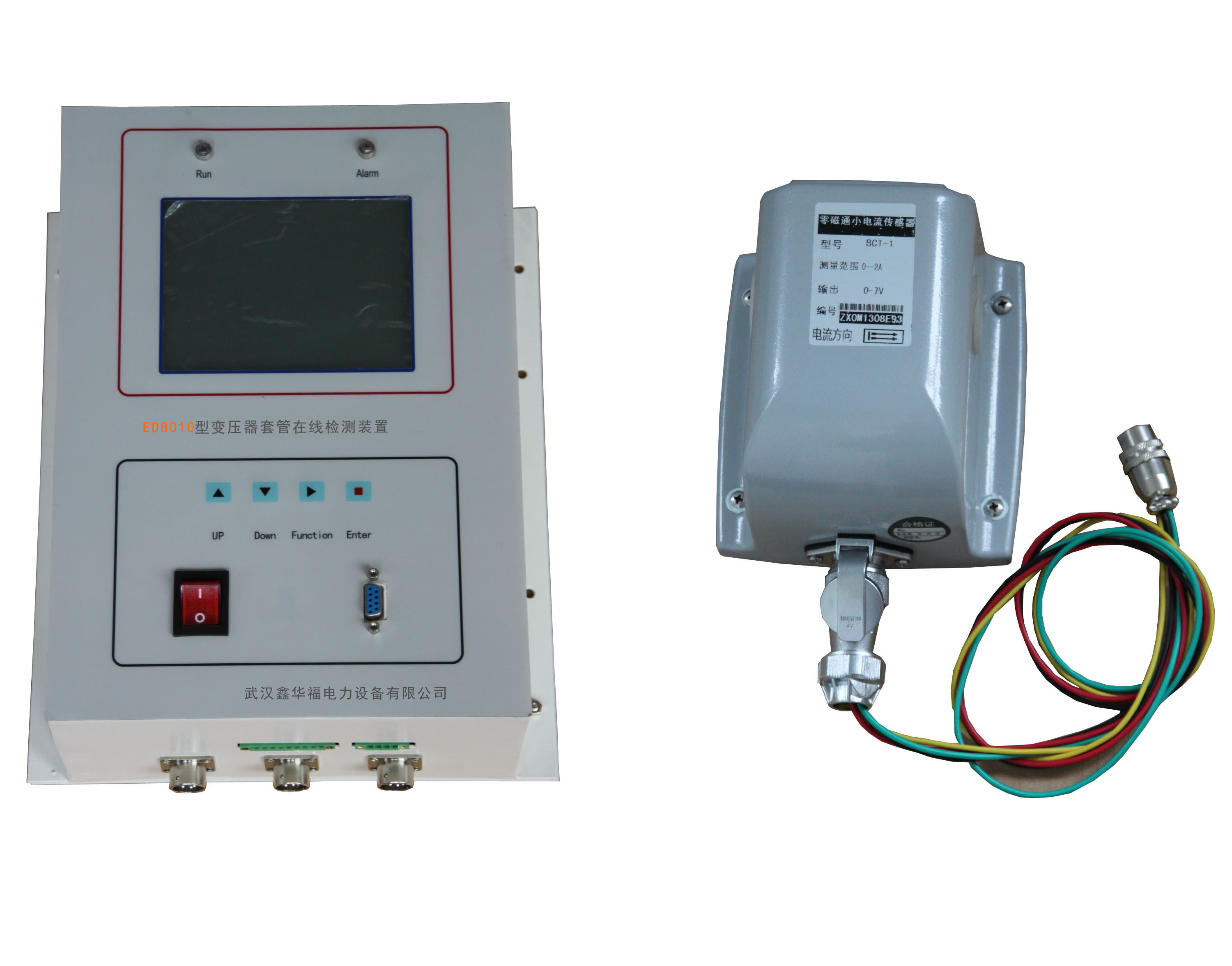

三、面板功能说明

装置上电后电源指示灯保持常亮，正常运行状态下运行指示灯周期性闪烁，显示屏常亮；内置5分钟无操作自动进入屏幕保护的节能机制，唤醒时按下面板任意按键即可，非触摸式屏幕禁止点击、按压操作。

显示面板区域‌

状态指示灯：绿色灯亮代表装置处于正常监测状态，黄色灯亮代表设备整机运行正常，红色灯亮代表套管绝缘出现故障触发报警。

电源开关按钮：控制装置整机电源通断，启停设备运行。

显示屏：实时展示A、B、C三相套管的介损值、电容量、末屏电流等核心监测数据。

控制按键：共4个操作按键，完成系统参数设置、数据查询、阈值配置等所有操作。

接线面板区域‌

电流端子：I_A、I_B、I_C三个端子分别对应接入A、B、C三相套管的末屏电流取样信号。

插拔式端子排：包含装置外壳接地接点、AC220V电源L/N接入接点、三相PT二次电压n/PT_A/PT_B/PT_C接入接点，外部接线完成后将端子公口直接插入装置母口即可完成接线，操作便捷可靠。

四、标准安装与运维流程

安装前确认装置安装位置远离强振动、强腐蚀源，将装置外壳可靠接入变电站接地网，保障接地电阻满足电力安全规范要求。

按照端子定义依次接入三相末屏电流线、PT二次电压线、AC220V工作电源线，确认所有接线紧固无松动，避免虚接引入测量误差。

上电开机，通过面板按键完成系统时间校准，根据现场套管铭牌参数设置电容量、介损、末屏电流的报警阈值，确认所有参数配置无误后启动连续监测。

日常运维中定期查看装置实时监测数据，每季度导出历史存储数据开展绝缘趋势分析，每年对装置开展一次精度校验，保障监测数据准确可靠。

五、安全操作注意事项

所有接线作业必须在主变停电状态下开展，严禁带电插拔末屏取样端子，防止末屏开路产生过电压威胁人身与设备安全。

装置运行过程中禁止随意修改内部校准参数，避免测量量值失准，影响绝缘异常预警的准确性。

定期检查装置接地连线、末屏保护回路状态，避免保护功能失效引发套管运行隐患。
