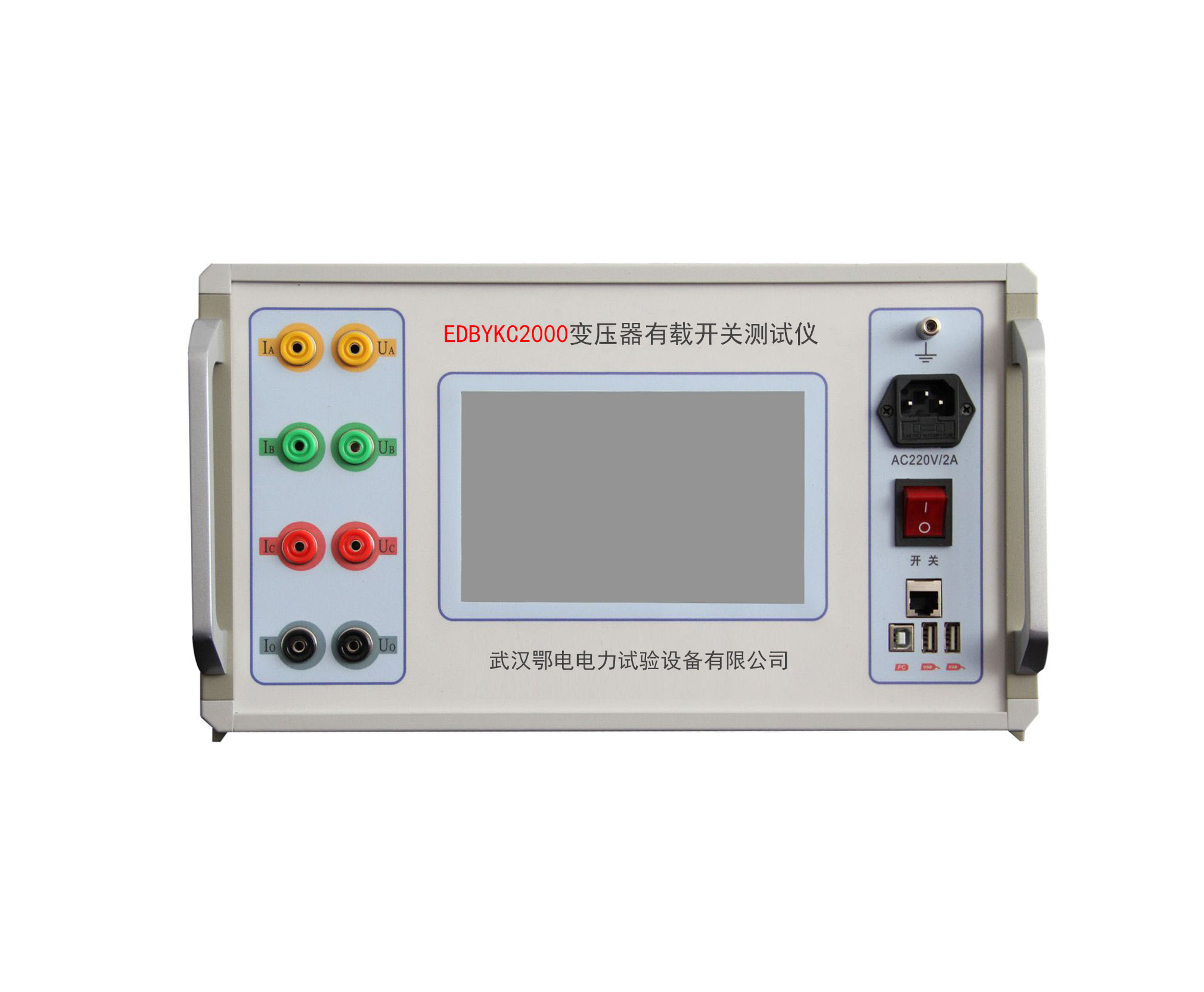

变压器有载开关测试仪使用说明书

文章来源： 日期：2026-08-04

本仪器严格依据电力行业标准DL/T846.8-2004设计，完全满足《电力设备交接和预防性试验规程》中对有载分接开关动作顺序检查、切换时间测量的相关要求，可精准完成有载分接开关过渡时间、过渡波形、过渡电阻、三相同期性等核心参数的测量，是各类有载分接开关性能检测的理想专用设备，若被测对象为调容型有载开关，需在测试前提前告知设备操作人员。

一、核心产品特点

支持Y0、Y、△型全类型变压器测试，测量得到的阻值无需人工换算，仪器直接显示最终结果。

内置智能数据分析功能，可自动识别波形中的故障点并做特殊标记，降低人工判读难度。

波形显示界面可根据实时采样数据，自动适配阻值与时间的显示幅度，波形展示更清晰直观。

针对△型变压器，可直接输出三相同期性测试结果，满足三角接法绕组的专项检测需求。

支持带绕组、不带绕组两种测试模式，适配不同现场工况的测试条件。

采用四端接线测量方式，实现高精度电阻测量，无需额外进行导线电阻补偿，简化接线流程。

支持测试过程中连续多次测试，大幅缩短变压器停电时长，提升现场试验效率。

仪器可直接生成Word格式测试报告，方便后续试验数据的归档管理与查询追溯。

由小型计算机作为控制核心，搭配800×480分辨率彩色液晶触摸屏与高速打印机，支持外挂鼠标操作，人机交互便捷。

仪器本地可自动存储1000组测试数据，同时支持外接U盘扩展存储，满足大量试验数据的留存需求。

二、核心技术参数

三相恒流源充电档位：3A/1A档、0.6A/0.2A档

端口最大输出电压：24V

过渡电阻最大量程：100Ω

过渡电阻分档测量范围：

1.5A档：0.4Ω～10Ω

1A档：0.4Ω～20Ω

0.2A档：10Ω～100Ω

波形最长记录时间：300ms

采样速率：30k

时间测量分辨率：0.1ms

电阻测量分辨率：0.1Ω

测量准确度：过渡电阻为±5%读数±0.1Ω，过渡时间为±0.5%读数±0.2mS

正常使用环境：环境温度-10℃～40℃，相对湿度＜85%RH

三、标准操作流程

测试前确认被测有载开关完全断电，将仪器接地端子可靠连接变电站接地网，完成设备开机自检。

根据被测变压器的绕组接法，选择带绕组或不带绕组测试模式，按照四端接线规则完成测试线连接，非测试端三相短路接地，仪器O端保持悬空不接地。

长时间未操作的有载开关，测试前手动多次切换分接档位，磨除触头表面氧化层与接触部位杂质，保障测试数据准确。

根据预估的过渡电阻范围选择对应电流档位，启动测试，仪器自动完成数据采集、波形绘制与参数运算，自动标记波形中的异常故障点。

如需连续测试，无需拆除测试线，直接切换分接开关档位后再次启动测试即可，大幅缩短试验耗时。

全部测试完成后，可直接打印测试结果，也可将数据导出至U盘，生成Word格式正式试验报告。

四、安全操作注意事项

严禁对带电的有载开关开展测试，测试前必须确认被测设备完全断电，断开所有外部测试端连线。

带绕组测试时，变压器非测试端必须三相短路接地，仪器的O端严禁接地，避免引入测量误差。

测试过程中严禁拆除任意一根测试线，防止测量回路异常损坏仪器。

禁止将两组及以上测试线并联作为一路测量，未使用的测试通道必须保持开路状态。

全部测试流程结束后，先关闭仪器电源，再依次拆除所有测试接线，完成现场收尾工作。
