匝间冲击耐压测试仪使用说明书

文章来源： 日期：2026-08-03

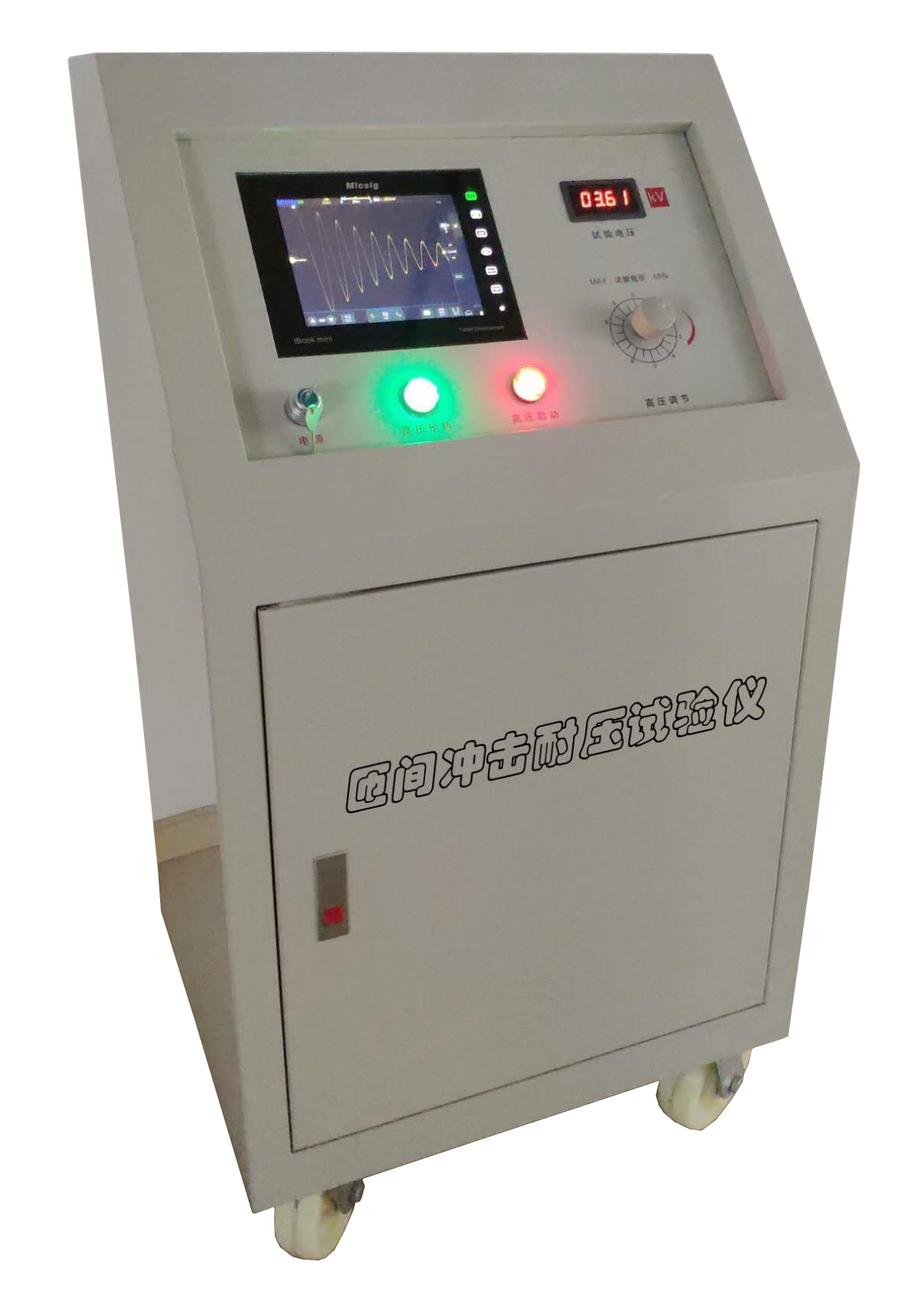

本仪器又称数字式程控匝间仪，是针对各类带线圈绕组部件研发的高效非破坏性电气试验设备，通过对标准绕组与被测绕组施加相同高压脉冲，比对两者衰减振荡瞬态波形，可在极短时间内完成线圈电感量、品质因素、圈数差、匝间短路、铁芯材质差异、绝缘不良等全维度品质检测，依托微型计算机完成波形参数量化处理，以直观的波形与数据展示结果，操作简便、判定精准、自动化程度高，广泛适配电机、变压器、电感线圈等各类绕组部件的出厂质检与运维检测场景。

一、核心技术指标

脉冲峰值电压范围：100V～10000V，支持100V步进任意程控设置

脉冲峰值电压精度：±5%

触发方式：支持手控、远控两种模式

检测判断模式：波形面积的差（积差）、波形差的面积（差积）

测量重复精度：±1%

波形存储能力：最多可存储63组标准与测试波形

声响提示模式：不合格声响、合格声响、静音三档可选

采样频率范围：612kHz～10MHz

整机功耗：≤25W

最小可测电感量：300µH

二、整机工作原理

仪器以微型计算机为控制核心，由主机控制高压脉冲发生器向被测线圈施加极短时长的高压脉冲，线圈在脉冲激励下与仪器内部电容形成自由衰减振荡回路，振荡波形经PLD控制的高速A/D模块完成采集处理后传输至微型计算机，系统自动完成时间、电晕、面积等多维度参数运算，处理结果存入电子存储器，最终以文字、数据、波形的直观形式在液晶屏上展示，全程保障波形复现的真实性，同时可根据用户预先设定的阈值条件，自动完成合格/不合格的声光报警判定。

三、线圈质量自动判定方法

仪器提供两种独立的自动检测判定算法，可根据被测线圈的实际工况单独使用或组合使用，两种方法的报警上限阈值均可自由设定、修改，适配不同类型线圈的品质检测需求。

波形面积的差比较（积差法）‌

在用户指定的A-B时间区间内，分别采集标准线圈与被测线圈的波形面积，计算两者面积差值的绝对值与标准波形面积的比值，以百分比形式作为判定阈值，结果在设定范围内即为合格品。该方法的核心逻辑是：指定区间内的波形面积与线圈能量损耗直接正相关，可精准识别匝间短路这类能量损耗异常的绕组缺陷。

波形差的面积比较（差积法）‌

在用户指定的A-B时间区间内，提取标准波形与被测波形的偏差部分的总面积，计算该偏差面积与标准波形面积的比值，以百分比形式作为判定阈值，结果在设定范围内即为合格品。该方法可同时覆盖电感值偏差与能量损耗异常两类缺陷，能更全面地完成线圈综合品质校验。

四、标准化操作流程

前期准备‌：确认被测线圈完全断电，表面无金属碎屑、污渍，将仪器可靠接地，连接好测试探头，开机预热5~10分钟，确认设备自检正常。

标准波形录入‌：选取同规格合格的标准线圈，接入测试回路，设置合适的测试脉冲电压，触发测试后保存该标准线圈的衰减振荡波形，作为后续比对的基准。

参数配置‌：根据被测线圈的规格，选择“积差”或“差积”判定模式，设置对应的报警百分比阈值，按需开启合格/不合格声响提示，也可选择静音模式。

批量测试‌：接入被测线圈，触发测试，仪器自动完成波形采集、参数运算，实时显示比对结果，合格产品自动触发对应提示，不合格产品立即声光报警，测试数据自动存入内存。

数据导出归档‌：测试完成后可调取存储的63组波形与测试数据，导出至外部设备完成检测报告存档，便于后续质量追溯。

五、安全与运维注意事项

测试过程中高压脉冲输出端严禁直接触碰，避免高压电击风险，操作时建议佩戴绝缘手套。

测试环境需保持干燥通风，远离强电磁干扰源，避免工频干扰影响波形采集精度。

定期清洁测试探头与钳口接触面，去除氧化层与污渍，保障信号连接可靠。

长期闲置时需将仪器放置在干燥防尘环境，每3个月开机通电一次，避免内部元器件受潮老化。

每年定期完成一次电压精度与采样精度的计量校准，保障测试结果的准确性与合规性。
