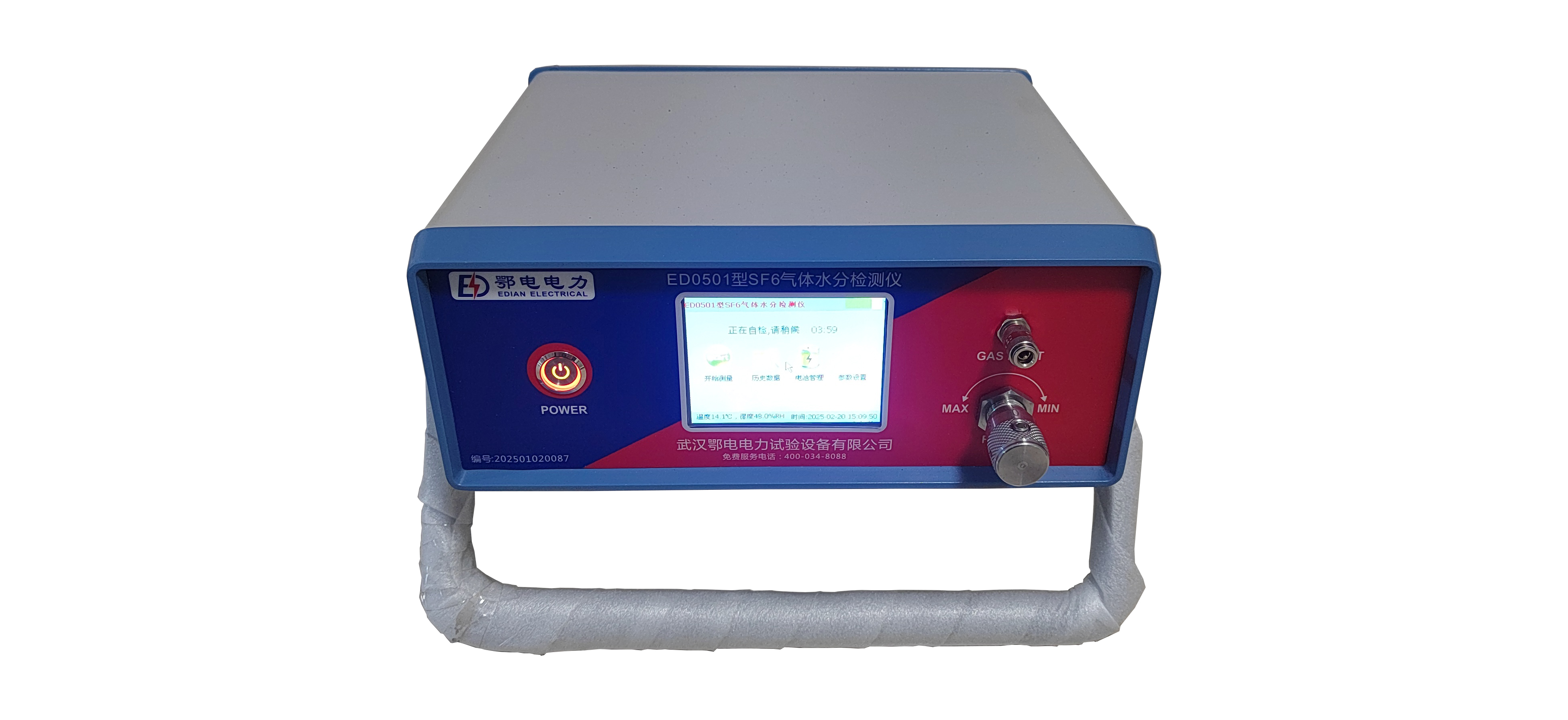

SF6气体纯度测试仪使用说明书

文章来源： 日期：2026-06-08

一、产品特点

自校准：传感器探头可自动校准零点，自动消除因零点、漂移而引入的系统误差，保证每次测量的准确性。

操作简便：超大触摸液晶屏，所见即所得式的简单操作。

快速省气：开机进入测量状态后，每次纯度测定时间约2分钟。

自锁接头：采用原装进口自锁接头，安全可靠，无漏气。

数据存储：大容量设计，最多可存储1000组测试数据。

显示清晰：5寸超大触摸液晶屏，直接显示当前纯度、气体流量、环境温度、环境湿度、时间及日期等内容。

内置USB接口：可与PC机连接，通过配套软件将仪器内部数据全部上传至电脑，方便进行数据分析。

超长续航：内置超大容量可充锂电池，一次充电可连续工作10小时以上。

二、技术参数

测量范围：0% ～ 100%

测量精度：±0.5%

响应时间：＜2分钟

进气压力：0 ～ 1.0 Mpa

流量范围：0.01 ～ 0.5 L/min

环境温度：－40℃ ～ ＋60℃

环境湿度：0 ～ 100% RH

电源：AC 100 ～ 240V，50Hz / 60Hz；内置高容量锂离子充电电池

充电时间：约8小时

使用时间：10小时以上

工作温度：－30℃ ～ ＋70℃

尺寸：250 × 150 × 300（mm）

重量：5 kg

三、测量操作

3.1 连接SF6设备

将测量管道上螺纹端与开关接头连接好，用扳手拧紧。

关闭主机前面板上的流量调节阀。

把测试管道上的快速接头一端插入仪器上的进气口。

将排气管道连接到出气口。

3.2 开机初始化

打开仪器电源开关，仪器进入初始化自校验过程。

3.3 检查电量

使用内部电池供电时，右上角显示电池电量。如果电量显示红色缺电标志，请尽快充电后再继续使用。

本仪器可以边充电边使用，但充电时间将大幅延长。

3.4 开始测量

打开电源，仪器自动初始化，完成自校验后自动进入测量状态。

确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头插入仪器进气口。

将测试管道的另一端连接待测设备的补气口（或测试口）。

打开仪器前面板上的调节阀，然后调节气体流量。

测量SF6纯度时，把流量调节到0.3 SLM（每分钟标准升）左右。

3.5 存储数据

设备测量数据稳定后，按屏幕上"菜单"文字，调出主菜单界面。

选择"打印数据"，可将当前测试数据打印出来。

选择"保存数据"，进入数据保存界面。

按红色"配置"按钮输入测试编号，确认无误后按右下角"保存数据"，将当前数据保存到仪器内部。仪器最多可保存1000条数据。

3.6 查看数据

主菜单界面选择"查看记录"功能，进入历史记录查看界面。

按下方"↑"和"↓"箭头，可上翻、下翻记录。

按右下键打印按钮，可打印当前查看的历史记录。

3.7 删除数据

主菜单界面选择"删除数据"功能，进入删除数据界面。

按垃圾桶图标则确认删除所有数据，按左下角箭头可撤销删除，返回主界面。

⚠️ 确认删除数据后无法恢复。

3.8 修改时间

主菜单选择"修改时间"功能，进入时间修改页面。

根据上方格式输入当前时间，按右下键时间修改按钮，则修改完毕。

按"←"箭头，取消修改，保留原时间不变。

3.9 标定数据

因随意更改标定数据会严重影响仪器使用，本仪器不开放数据标定功能。如有需要请联系本公司技术支持。

3.10 测量完毕后

关闭仪器上的高精度针型调节阀。

将转接头从SF6电气设备上取下。

将测试管和仪器后面板之间连接的快速插头退下。

重复以上步骤，测试下一项数据。

全部测试完成后，关闭电源。

四、注意事项

仪器应放置在安全位置，防止摔坏，避免剧烈震动。

仪器使用前应及时充电。

充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10小时以上。

仪器内部使用高容量锂电池，建议长时间不用时，每1～2个月充一次电，以保持锂电池活性。

仪器不用时应放入铝合金包装箱，并置于试验台或仪器架上，以便防尘、防潮。

仪器每年用标准气体标定一次，可送至厂家或授权单位进行标定，以确保准确性。

高压电缆为耐高压绝缘导线，但为保证测量精确，请悬空使用。

本说明书内容如有变更，恕不另行通知，以实物为准。
