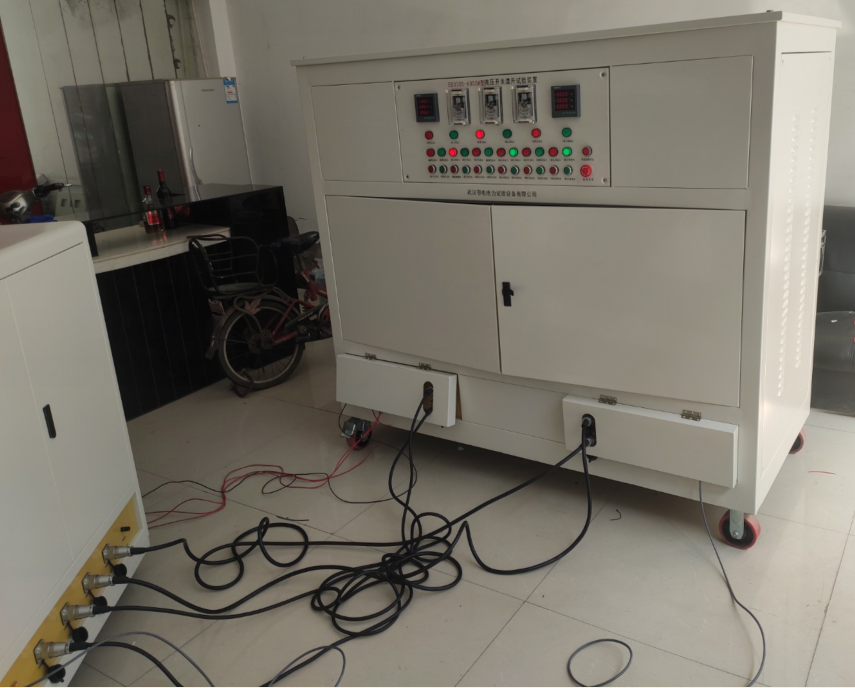

全自动高压开关温升试验装置使用说明书

文章来源： 日期：2026-06-09

一、产品概述

全自动高压开关温升试验装置是本公司专门针对绕组、电线、电缆、铜排等试品温升试验而设计的专业产品，目前已发展至第三代。

本装置采用先进的微电子处理技术，全部使用过程可提前设置，配备全中文触摸屏界面，操作简单明了。参数设定后自动进行测试，无须人工干预，自动化程度高，可靠性好。

二、适用范围

长时间输出电流：0～3000A / 0～6000A

输出电压：不低于 AC24V / AC12V

温度记录：多通道温度记录仪实时记录（客户自配）

三、运行条件

电源电压：单相 AC 220V ±10%，50Hz ±1Hz

供电容量：不小于 80KVA，无需独立供电线路，对电能质量无影响

环境温度：额定 +25℃，允许范围 -10℃～45℃

相对湿度：不超过 85%

海拔：不超过 1000m

控制室要求：远离电磁场干扰与机械振动，避免腐蚀性气体侵蚀

空气要求：不得有过量尘埃、酸、盐、腐蚀及爆炸性气体

四、大电流使用说明

4.1 系统运行检查

试验前务必确认以下三项：

设备安全可靠接地

被试品连接正确无误

环境安全可靠

4.2 开机操作

系统上电

打开远程控制柜的钥匙开关

触摸屏软件启动，等待系统复位完成（零位指示亮）

五、操作界面说明

本装置支持触摸屏手动/自动及按钮手动两种操作方式。

5.1 自动试验界面

试验电流参数：三相试验电流显示及三相电流工作状态显示

试验电压参数：三相调压器输出电压

试验时间参数：持续试验时间

试验曲线：实时更新电流试验曲线

数据状态：可分别设置 A、B、C 三相试验电流值；试验持续时间；过流保护值；手/自动转换

试验操作：启动试验、结束试验、紧急停止

5.2 手动试验界面（触摸屏）

试验电流参数：三相试验电流显示及三相电流工作状态显示

试验电压参数：三相调压器输出电压

试验时间参数：持续试验时间

试验曲线：实时更新电流试验曲线

数据状态：可分别设置 A、B、C 三相试验电流值；试验持续时间；过流保护值；手/自动转换

试验操作：主回路分闸/合闸，三相手动升压/降压

5.3 系统参数设置

快速升流差值：升流速度调整

试验电流上下限：试验途中电流允许变化值

电流校准系数：正常情况下请勿调整

系统最高电流：设备额定电流值，客户请勿调整

返回主界面：返回试验界面

5.4 按钮手动试验界面

操作内容参照触摸屏手动部分。

六、注意事项

试验前必须完成4.1节三项检查，缺一不可

系统参数中的电流校准系数和系统最高电流为出厂设定值，非专业人员请勿修改

温度数据采集由客户自配多通道记录仪完成，本装置不含温度采集功能

紧急情况下可使用紧急停止按钮终止试验

本说明书依据第三代产品技术文档编制，如有版本更新以实际随附文档为准。
