一、概述

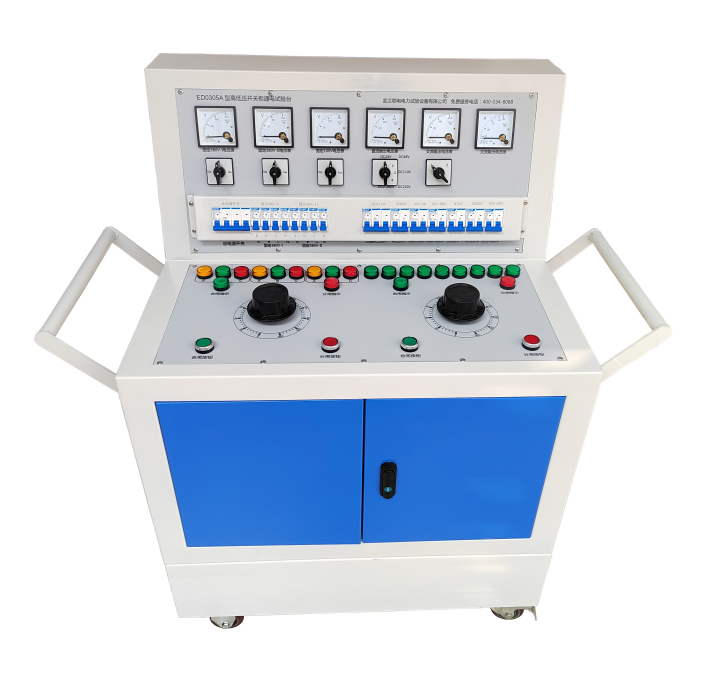

高压开关柜通电试验台用于各种高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

二、重要警示

每次试验必须确定调压器处于零位。

技术参数中第1、5～8项分别由独立的接触器控制，输出线接线柱前串接20A断路器作为短路保护。根据用户特殊要求，第1、5～8项不能同时使用，没有互锁，请注意使用要求。

每次进行交流合分闸与直流合分闸操作只允许一组输出。

三、操作说明

3.1 三相交流电流 0～20A 输出

检查三相交流电流输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，此时用力不宜过大，能旋动即可）。

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。

按下三相交流电流启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电流为止。

待试验完成后，缓缓逆时针方向调节调压手柄，将调压器置于零位。

按下三相交流电流停止按钮，合闸指示灯熄灭，以分断交流电压输出。

3.2 交流电压 0～250V 输出

检查交流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，此时用力不宜过大，能旋动即可）。

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。

待试验完成后，缓缓逆时针方向调节调压手柄，将调压器置于零位。

按下交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

3.3 直流电压 0～250V 输出

检查直流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，此时用力不宜过大，能旋动即可）。

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。将固定电压转换开关转换到0位。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。直流输出电压在固定直流电压表上读取。

待试验完成后，缓缓逆时针方向调节调压手柄，将调压器置于零位。

按下交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

3.4 固定交流电压 380V 输出

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。

按下固定交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。此时相应接线柱上有 AC380V 交流电压输出。

待试验完成后，按下固定交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

3.5 固定直流电压输出

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。

将固定电压转换开关转换到适当位置：

1位：输出 DC24V

2位：输出 DC48V

3位：输出 DC110V

4位：输出 DC220V

按下固定直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。此时相应接线柱上有直流电压输出。

待试验完成后，按下固定直流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

3.6 交流分合闸电压输出

检查交流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，此时用力不宜过大，能旋动即可）。将分合闸线圈接到交流分合闸电压的相应接线柱上。

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。

按下交流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。

做分闸试验时，按"交流分合闸电压"的红色按钮，此时分闸线圈有电压。操作应为点动方式。

做合闸试验时，按"交流分合闸电压"的绿色按钮，此时合闸线圈有电压。操作应为点动方式。

待试验完成后，缓缓逆时针方向调节调压手柄，将调压器置于零位。

按下交流电压停止按钮，合闸指示灯熄灭，以分断交流电压输出。

3.7 直流分合闸电压输出

检查直流电压输出的调压器是否处于零位（逆时针方向调节调压器手柄直至不能旋动为止，此时用力不宜过大，能旋动即可）。将分合闸线圈接到直流分合闸电压的相应接线柱上。

合上背板上的断路器，面板各仪表点亮，调节输入电压下方的转换开关，检查输入三相电压平衡。将固定电压转换开关转换到0位。

按下直流电压启动按钮，启动指示灯点亮，停止指示灯熄灭。

缓缓顺时针方向调节调压手柄，调节至需要的输出电压为止。

做直流分闸试验时，按"直流分合闸电压"的红色按钮，此时分闸线圈有电压。操作应为点动方式。

做直流合闸试验时，按"直流分合闸电压"的绿色按钮，此时合闸线圈有电压。操作应为点动方式。

待试验完成后，缓缓逆时针方向调节调压手柄，将调压器置于零位。

按下直流电压停止按钮，合闸指示灯熄灭，以分断直流电压输出。

四、注意事项

每次试验前必须确认调压器处于零位。

调节调压器时应缓慢、均匀，切勿猛调。

分合闸试验必须采用点动方式操作，不可长按。

交流合分闸与直流合分闸不可同时使用，同一时间只允许一组输出。

试验完毕后，先将调压器归零，再按停止按钮，最后关闭背板断路器。

使用前请仔细阅读本说明书。

本说明书内容如有变更，恕不另行通知，以实物为准。
