全自动工频耐压控制箱使用说明书

文章来源： 日期：2026-06-05

一、产品简介

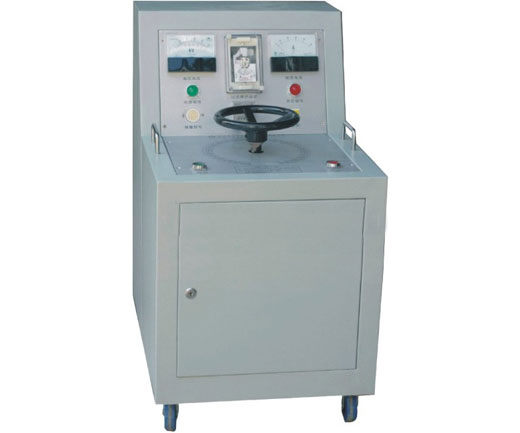

全自动工频耐压控制箱是轻型试验变压器的专用配套设备，采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。

该控制箱具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点，是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

参考标准

DL/T 474.4-2006

二、产品别称

工频耐压操作箱、试验变控制箱、工频耐压控制台、试验变压器电源操作箱、试验变压器电源控制台、试验变专用调压器、试验变压器专用调压器、试验变压器专用控制箱、工频耐压试验变压器专用控制台、全自动工频耐压控制（箱）台、全自动操作箱、全自动变压器操作箱、智能工频耐压控制台

三、产品特征

日期、电压、电流、耐压时间四组资料同蓝色大屏液晶显示，带背光，读数清晰、直观。

全中文接口，工作状态显示，操作简单明了，适用面广。

轻触式面板按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性。

全数字式调校，摒弃了陈旧的电位器调整方式，现场使用极为方便。

按键直接设定电流、电压变比，在不同变比输入的情况下，应用自如。

采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

自带四路输出，可用于过流、过压保护等不同场合。

时间继电器启动，停止条件可任意设定，可设定时间范围1秒～9999秒。

四、技术参数

测量范围：0～9999字

测量精度：0.5%FS ± 2字

设定方式：面板轻触式按键数字设定，设定值断电永久保持

保护方式：工作异常自动复位（Watchdog），欠压自动复位

电源电压：AC220V ± 15%，50Hz ± 2Hz

电压输入范围：0～100V（其它范围可定制）

电流输入范围：0～5A

计时测量精度：0.1%FS ± 1字

计时长度：0～9999秒（特殊模式可长时间工作）

使用环境：环境温度 0～50℃，相对湿度 ≤85%RH

重量：约15kg

五、使用方法

按接线原理图连接好引线，并将变压器和控制箱可靠接地。为防止设备物理放电烧坏显示仪表，控制台地线单独用1根线跟地线连接（有效接地）。

检查各部位接线是否接触良好，确认控制箱输入电压为AC220V。

打开电源开关，显示屏显示主菜单，通过面板轻触式按键设置参数，包括编号、测试时间、升压变比、保护电流、高压电流、设置电压、电压类型（直流/交流可选）、调压速度等，设定值断电保持。

设置好参数后，按下启动按键开始测试。

试验过程中屏上有试验进行中的显示，时刻提醒操作人员注意安全。

缓慢升压，当电压达到目标电压90%时，升压速度自动减慢以保证精度。

电压自动上升至设定值时，设备自动开始计时。到达设定耐压时间后，设备报警，电压自动降至零位，然后断开交流接触器，试验完毕。

测试过程中可按下急停按键立即停止测试。

试验完毕后，可选择打印测试结果或通过USB接口导出数据。

六、日常维护

使用完毕后应将调压器回零，并将计时按钮复位，以便下次操作。

长期不使用时应保持干燥，使用前应测量绝缘电阻，必要时用高压测试其耐压值不得低于20kV。

运输时应包装好并用钢丝绳紧固，注意装车方式和方向，防止运输时起步与刹车引起内部构件窜动、松动、变形。

七、注意事项

应装有储油柜（密封式除外），带有储油柜的产品应加装带油封的吸湿器。

应配便于接线的均压球、均压罩。

在低压绕组、测量绕组和高压绕组之间应有接地屏隔离，接地屏应可靠接地。

宜装有注油、注绝缘气体、放油和检查油样用的阀门。

宜装有油位计，油位计应标注+40℃、+20℃、-5℃（户内式）油面线。

应有可靠的接地螺栓，接地处应有明显的接地符号或标明接地字样。

50kVA及以下的产品应装有移动滚轮。

外表面应涂漆保护。

本说明书内容如有变更，恕不另行通知，以实际产品为准。
