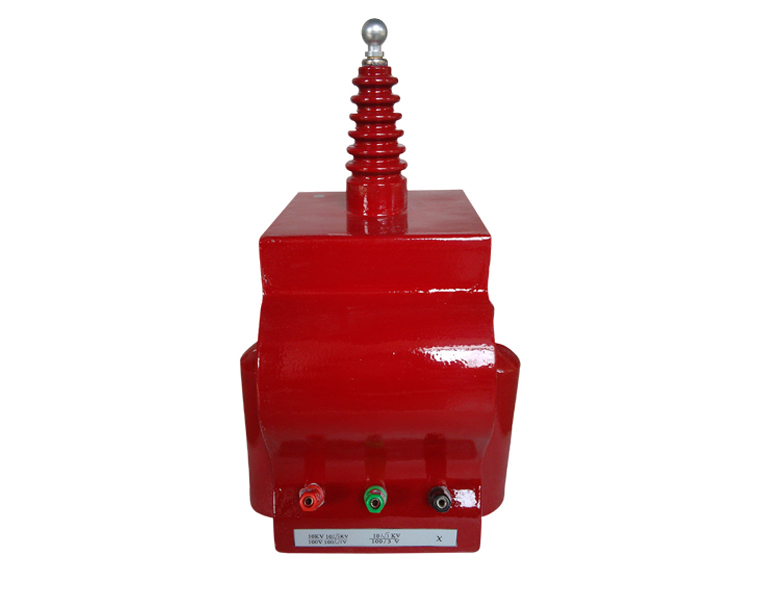

自升压精密电压互感器解析

文章来源： 日期：2026-04-27

一、核心特点

高电压等级与高精度

适用于10kV电力系统，满足高压环境下的测量需求。

准确度达0.05级，确保电压测量的极端精确性，适用于校准其他电压互感器或对精度要求严苛的场景（如电力计量、保护装置测试）。

宽范围测量能力

在80%至120%额定电压范围内，比差≤0.05%，角差≤2'，误差极小。

即使在低至20%额定电压时，比差仍≤0.1%，角差≤6'，体现宽范围稳定性。

强带载能力

二次侧可稳定承载0.25VA负荷，整机功率达200VA，适应多种负载条件（如长距离传输、多设备并联）。

结构紧凑与便携性

采用一体化组合式设计，集成升压器与互感器，体积小、重量轻，便于现场操作。

箱体配备滚轮与把手，支持快速移动与吊装，满足基层供电部门灵活部署需求。

二、关键技术指标

额定电压比：10kV/100V、10/√3kV/100/√3V、10/√3kV/100/3V（适应不同接线方式与相位需求）

准确度级别：0.05级（额定负荷下，电压80%-120%Un时，比差≤0.05%，角差≤2'）

功率：200VA（整机）；二次侧额定容量0.25VA（支持小负载高精度测量）

耐压试验：一次绕组：1.2Un（1分钟）；二次绕组对地：2kV（1分钟）

额定频率：50Hz（适配全球主流电网标准）

三、应用场景

电压互感器校验

作为标准设备，校验10kV及以下、准确度0.2级以下的电压互感器，确保电网计量准确性。

电力系统测量

用于高压线路电压监测、继电保护装置测试，提供高精度电压信号输入。

实验室与现场检测

兼顾实验室环境与基层供电部门现场需求，支持快速部署与重复使用。

四、技术优势

绕卷铁心技术

采用无气隙、无对接缝的绕卷铁心，磁性能稳定，降低磁滞损耗，提升精度与误差余量。

一体化设计

集成升压与互感功能，减少外部设备连接，简化操作流程，降低人为误差风险。

高绝缘性能

外壳采用环氧树脂浇注，一体性好，绝缘可靠，适应高压环境长期运行。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
