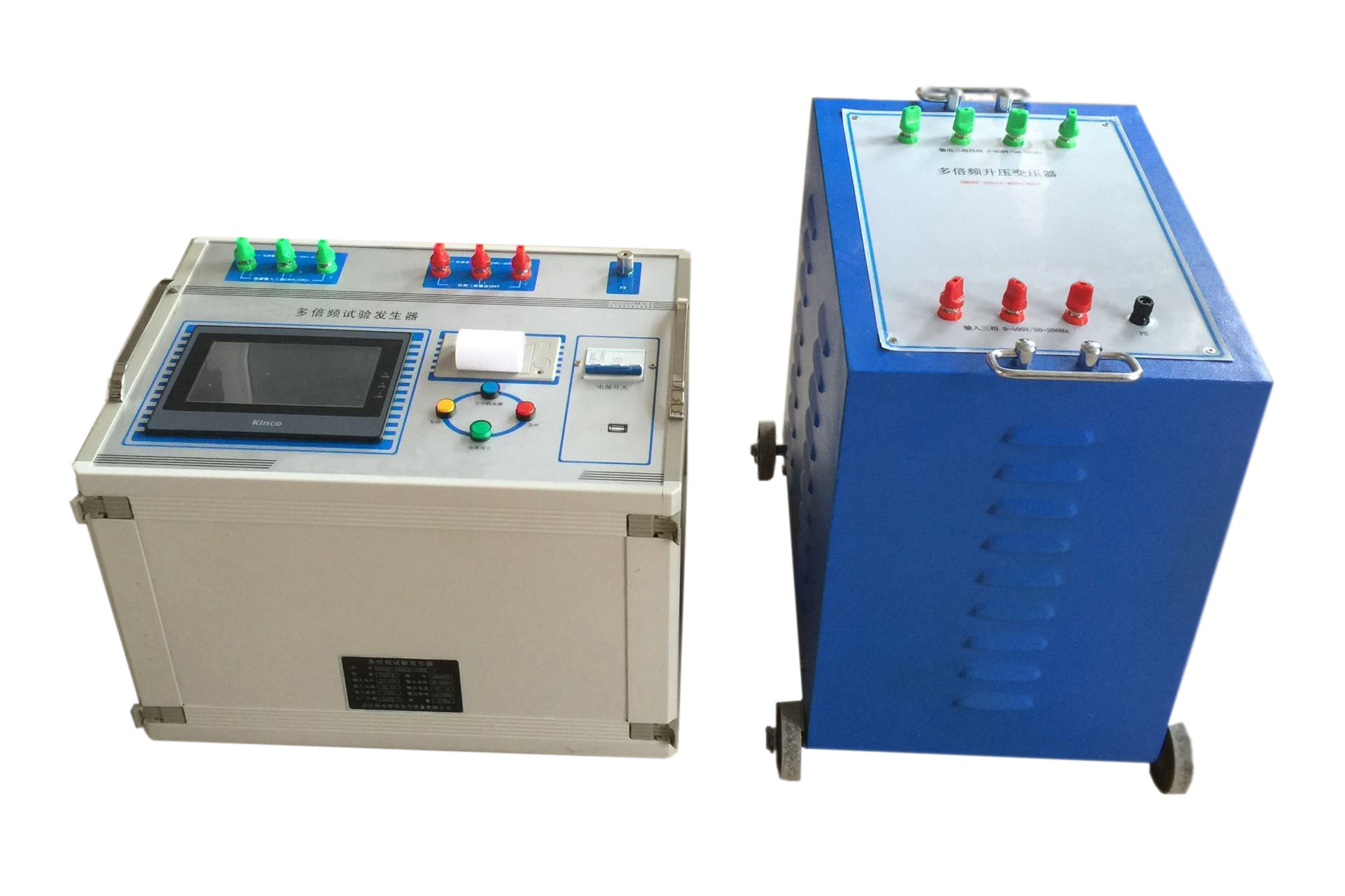

多倍频感应耐压测试仪解析

文章来源： 日期：2026-04-24

一、产品核心价值与试验必要性

多倍频感应耐压测试仪是针对变压器、互感器等绕组类电气设备设计的专用测试设备，其核心价值在于解决传统工频耐压试验的局限性：

纵绝缘检测需求：变压器绕组的匝间、层间、段间及相间绝缘（纵绝缘）无法通过工频耐压试验有效检验，而纵绝缘缺陷是导致设备故障的主要原因之一。

高频试验优势：通过施加多倍频（如100Hz、150Hz、200Hz）试验电压，可在不增加电压幅值的情况下提高电场强度，缩短试验时间，同时避免铁芯饱和问题。

标准符合性：满足GB/T 1094.3-2017《电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》等国家标准对感应耐压试验的要求。

二、技术参数深度解析

以典型配置（容量10kVA，输入电压AC220V）为例，关键技术参数如下：

输出电压：0～200V（可扩展至更高电压）
覆盖10kV～220kV电压等级设备的试验需求，通过升压变压器可实现更高电压输出。

输出频率：50Hz、100Hz、150Hz、200Hz（可选）
多频段选择适应不同设备的试验要求，高频可降低铁芯损耗，提高试验效率。

波形畸变率：＜3%
正弦波输出确保试验电压的稳定性，避免谐波对设备绝缘的额外损伤。

输出电流：32A（最大）
满足大容量设备的试验需求，确保试验电压的稳定施加。

调节精度：电压步长1V/2V/5V/10V可选，频率分辨率0.1Hz
精细调节能力适应不同设备的试验参数要求，提高试验的准确性和重复性。

三、装置特点与技术优势

全数字化控制技术

采用高性能微处理器和DSP平台，实现参数预置、保护设置、频率选择、电压调节的全数字化控制，操作直观便捷。

内置计算机和7寸彩色液晶显示，支持试验数据存储（可达200组）和异地打印，方便数据管理和分析。

多倍频输出能力

突破传统三倍频发生器的限制，支持1、2、3、4倍频试验电压输出，满足多样化试验需求。

频率范围30Hz～300Hz可调，适应不同设备的试验频率要求。

高精度波形控制

内置LC滤波回路，确保输出波形畸变率＜3%，避免谐波对试验结果的影响。

外置带抽头的补偿电感，补偿被试设备的电容电流，提高装置的带负载能力。

便携性与安全性

体积小、重量轻（单件重量≤15kg），便于现场使用和运输。

配备过压、过流、零位启动、闪络等保护功能，保护值可根据用户需求整定，确保试验安全。

操作模式灵活性

支持自动和手动两种工作模式，用户可根据现场情况灵活选择，提高试验效率。

触摸式操作方式，配备热敏打印机，支持汉字打印，操作直观方便。

四、工作原理与试验流程

工作原理

变频调节：通过内部的变频调节器将输入的AC220V/50Hz电源转换为所需频率和电压的试验电源。

感应加压：将试验电压施加到被试设备的二次侧，一次侧感应出对应的试验电压，实现对绕组类电气设备纵绝缘的考核。

波形控制：内置LC滤波回路对输出波形进行滤波处理，确保波形畸变率在指标范围内。

典型试验流程

接线：将被试设备的二次侧与测试仪的输出端连接，一次侧开路或接补偿电感。

参数设置：通过触摸屏预置试验频率、电压幅值、试验时间等参数。

启动试验：选择自动或手动模式启动试验，测试仪自动升压至设定值并开始计时。

试验完成：计时结束后，测试仪自动降压至零位，断开输出，试验完成。

数据记录：存储试验数据并打印试验报告，供后续分析。

五、应用场景与案例

电力设备制造行业

用于变压器、电机、发电机等电力设备的绕组耐压性能测试，确保设备在正常运行及故障情况下的绝缘性能。

案例：某变压器制造商在生产过程中使用多倍频感应耐压测试仪对110kV变压器进行纵绝缘试验，发现匝间绝缘缺陷，避免批量质量问题。

电力系统现场检测

用于现场检测电力系统中变压器、电机、电线电缆等设备的绝缘性能，及时发现绝缘性能下降的问题，为维修提供依据。

案例：某电力公司在对220kV变电站进行预防性试验时，使用多倍频感应耐压测试仪检测到一台主变压器匝间绝缘老化，及时更换设备，避免重大故障。

电子产品测试

用于测试各类电子产品（如开关电源、电缆、插头等）的绝缘性能，确保产品在电击、短路等异常情况下能够正常工作。

案例：某电子企业使用多倍频感应耐压测试仪对新能源汽车充电桩进行绝缘测试，确保产品符合安全标准。

科研与实验室应用

在电气工程研究和实验室环境中，进行各种绝缘材料和设备的研发测试，支持高频条件下的绝缘性能研究。

案例：某高校实验室使用多倍频感应耐压测试仪研究高频电压对绝缘材料老化的影响，为新型绝缘材料开发提供数据支持。
