抗干扰介质损耗测试仪特点与注意事项

文章来源： 日期：2026-04-27

一、概述

介损绝缘试验是电气设备绝缘性能检测的重要手段，可有效发现绝缘整体受潮、劣化变质及局部缺陷等问题，广泛应用于电工制造、设备安装、交接及预防性试验等领域。

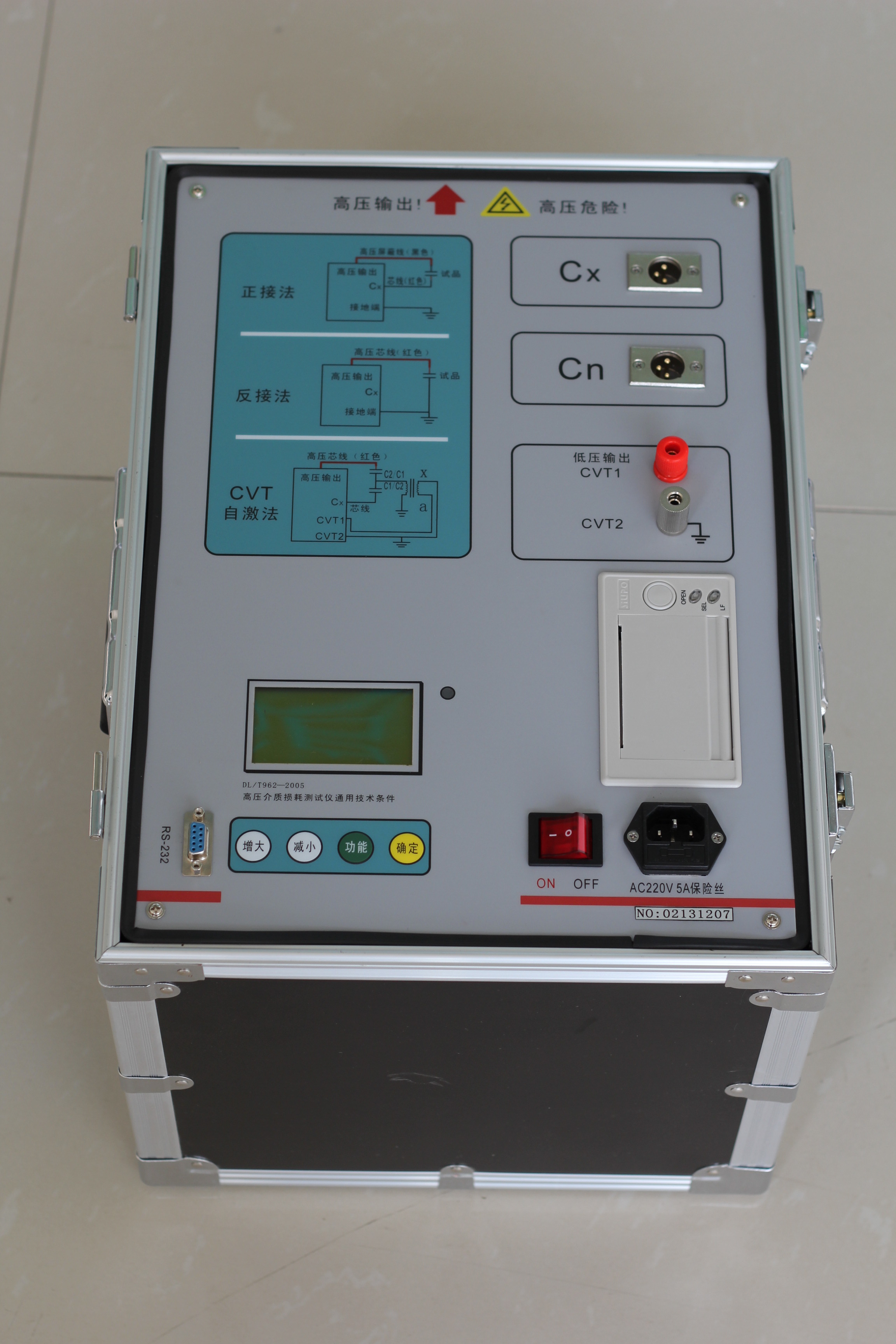

抗干扰介质损耗测试仪采用变频电源技术，结合单片机与电子技术实现自动频率变换、模/数转换及数据运算，具备抗干扰能力强、测试速度快、精度高、操作简便等特点。其核心变频电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，支持最高10kV电压自动加压，并自动滤除50Hz工频干扰，特别适用于变电站等强电磁干扰现场测试。

二、性能特点

高精度油介损测量：配备标准油杯及专用测试线，可满足油介损测量需求，测量准确度高。

强抗干扰能力：通过变频技术消除50Hz工频干扰，即使在强电磁环境下也能获取可靠数据。

多重保护功能：内置过流保护，试品短路或击穿时仪器自动保护，避免损坏。

一体化设计：集成标准电容与高压电源，减少现场接线，提升测试效率。

人性化操作界面：采用大屏幕液晶显示器，测试过程通过汉字菜单提示，直观易操作。

三、技术指标

测量范围

电容值：3pF～60000pF/10kV；60pF～1μF/0.5kV

介损范围：0～100%（不限），分辨率0.001%

自动识别电容、电感、电阻试品

最大误差

电容精度：±(1.0%×读数±1pF)

介损精度：±(1.0%×读数±0.04%)

分辨率

电容分辨率：0.001pF

介损分辨率：0.001%

试验电流范围：10μA～5A

内施高压

设定电压范围：0.5～10kV

最大输出电流：200mA

试验频率：50Hz单频，45/55Hz自动双变频

供电电源：180V～270VAC，50Hz/60Hz±1%（支持市电或发电机供电）

工作环境

温度：0～40℃

湿度：≤90%RH（不结露）

外形尺寸：435×340×340mm³

重量：31kg（不含附件）

四、操作注意事项

安全规程：严格遵守本单位高压试验安全工作规程，确保人身与设备安全。

人员配置：高压试验需由2名以上人员参与，1人操作，1人监护，禁止单人作业。

接线检查：接线完成后，由专人负责检查接线正确性，确认无误后方可加压测试。

电源操作：测试结束后，必须先关闭电源开关，严禁带电拆装高压电缆。

异常处理：仪器出现异常时，立即关闭电源，等待1分钟后再检查原因，避免误操作。

反接线校验：校验标准介损器时，将其置于绝缘物体上（离地60-100cm），高压电缆接头悬空吊起，避免对地分布参数影响数据。

电缆应急使用：高压电缆损坏时，可用低压CX线悬空替代（高低压电缆接线方式相同，可互换）。

拆线规范：测量完毕后，关闭电源并等待1分钟，待残余电荷释放后再拆线。

五、应用场景

电气设备制造：出厂前绝缘性能检测。

电力检修：变电站设备交接试验与预防性维护。

科研实验：绝缘材料性能研究与开发测试。

六、优势总结

抗干扰能力强：变频技术有效滤除50Hz工频干扰，适应复杂电磁环境。

测试精度高：电容与介损分辨率达0.001%，满足严苛标准要求。

操作便捷：一体化设计减少接线步骤，汉字菜单引导操作流程。

安全可靠：多重保护机制与规范操作流程保障人员与设备安全。
