一、概述

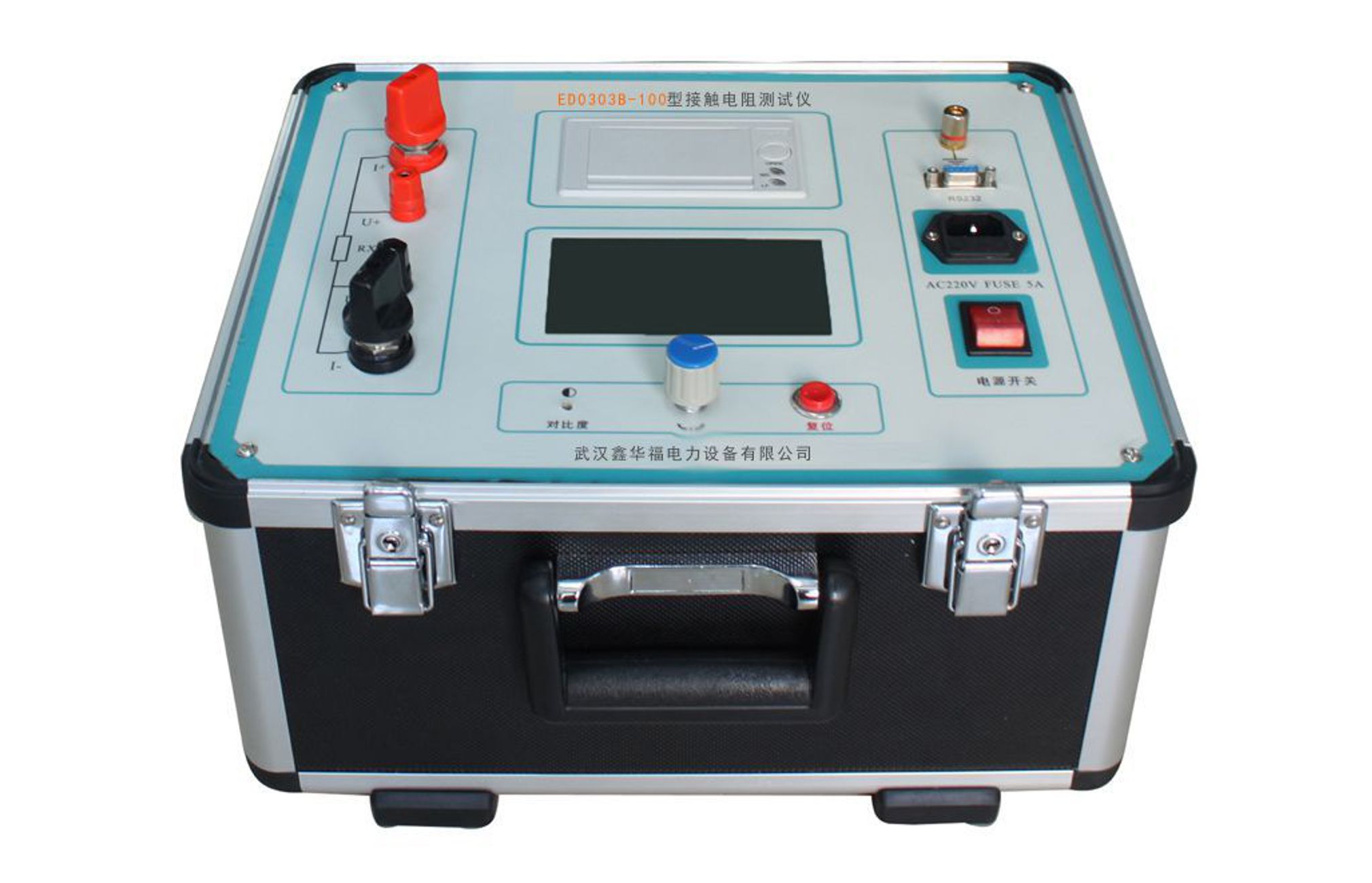

接触电阻测试仪是一种专为测量开关、断路器、变压器等电气设备接触电阻及回路电阻设计的精密测试工具。它运用四线制测量原理，通过向被测对象施加直流电流，并精确测量由此产生的电压降，进而计算出被测对象的直流电阻值。该仪器主要由恒流源、前置放大器、A/D转换器及显示装置等核心部件构成，确保了测量的准确性和稳定性。

二、特点和功能详解

高精度与稳定性：融合高精密电子线路与高性能单片机技术，实现了快速测量、数值稳定及出色的重复性，确保每次测量结果的可靠性。

实时监测与显示：能够即时显示现场电阻值及电流值，便于用户实时监控测量过程。

合规性设计：电流持续时间超过1分钟，严格遵循JJG 1052-2009回路电阻检定规程，确保测量结果的法律效力。

智能恒流源：配备高精度50A/100A开关式恒流电源，自动调节电流，无需人工干预，实现快速且准确的测试。

数据管理便捷：支持打印、存储及实时查看测量数据，便于用户记录和分析。

用户友好界面：采用大屏幕汉字显示与菜单操作方式，界面直观，操作简便。

高效打印：内置热敏式微型打印机，打印速度快，且支持直接安装打印纸，方便快捷。

灵活接线测量：支持电压正负极与电流正负极之间的互换接线测量，满足不同测试需求。

数据通信与无纸化办公：通过RS232串行口实现设备内数据的管理与传输，促进无纸化办公环境的实现。

三、操作指南

连接准备：首先接好接触电阻测试仪的电源线，并确保保护接地端连接牢固。

接线操作：使用专用粗电流测试线，按照颜色标识（红对红，绿对绿）连接到对应的I+、I-接线柱，并扭紧固定；将专用细电压线插入V+、V-插座，并用两把夹钳夹住被测试品的两端。

电源开启与参数设置：打开电源开关，按“电流键”选择所需的电流档位（50A、100A、200A），按“确认键”确定选择，最后按“返回键”进入测量状态。

开始测量：按下测量键，仪器即开始自动测量过程。

测量结束与关机：测量完成后，先退出测量模式，再关闭测试仪电源，确保安全。

四、注意事项

开机前检查：在开机前，务必检查测试回路连接是否正确，确保所有接触点牢固可靠，以防止因接触不良导致的发热或烫伤风险。

电流档位选择：根据被测对象的特性，选择合适的电流档位进行测量，以确保测量结果的准确性和设备的安全运行。
