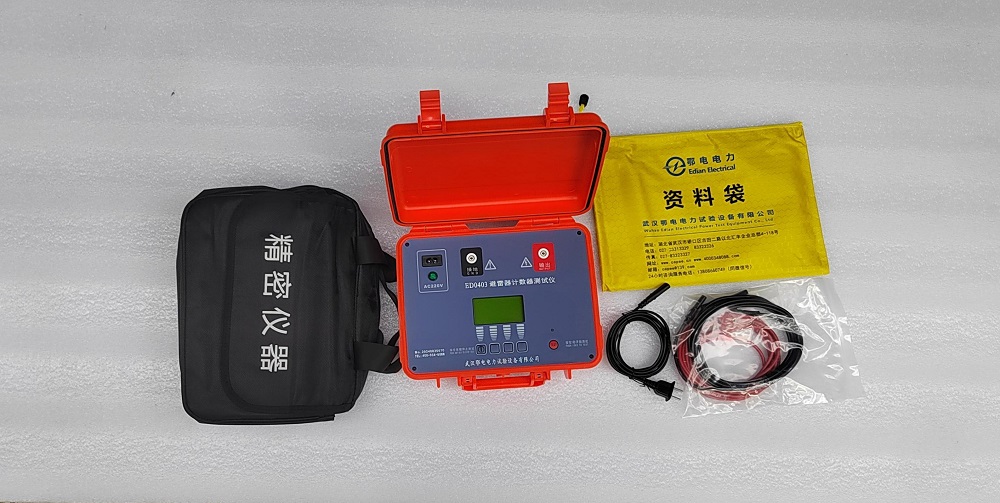

避雷器放电计数器测试仪（交直流）核心解析

文章来源： 日期：2026-02-03

一、仪器功能与定位

避雷器放电计数器测试仪（交直流）是专门用于检测避雷器放电计数器动作可靠性的电力测试设备，通过模拟雷击电流（8/20μs波形、幅值＞100A）验证计数器能否准确记录雷击次数。其核心功能包括：

动作可靠性校验：检测计数器在连续冲击下的动作状态，确保其正常计数。

故障诊断：识别因密封不良、元件锈蚀等导致的计数器失效问题。

交直流供电：内置可充电电池，支持现场移动测试，无需外接电源。

二、技术参数与性能指标

输出特性

冲击电流波形：8/20μs标准雷电波（从发生到峰值时间8μs，下降至50%峰值时间20μs）。

电流幅值：＞100A（部分型号支持100A~3000A可调）。

输出电压：DC 600V~2400V多档可调（如600V、800V、1000V、1200V、1600V、2000V、2400V）。

物理参数

外形尺寸：375mm×270mm×155mm（部分型号更紧凑，如172mm×223mm×68mm）。

重量：6.12kg（便携式设计，部分型号仅420g或780g）。

供电与续航

电源模式：交直流两用，支持AC220V（50/60Hz）或内置锂离子电池（如16.8V、DC6V）。

电池续航：单次充电可完成300~3000次测试（如JS8/JS9型号测试仪支持3000次）。

操作参数

测试间隔时间：1秒（部分型号支持3~30秒可调）。

放电次数：1~30次可设置（连续测试需间隔≥30秒）。

安全功能：自动切断输出电压、内部储能电容泄放回路、反极性保护。

三、应用场景与优势

适用场景

电力系统：35kV及以上变电站避雷器的在线检测。

气象站：雷电多发区域的防雷系统维护。

工业领域：石油化工装置、气象观测站等场所的避雷器校验。

核心优势

便携性：体积小、重量轻，配备伸缩式放电杆，适应不同安装高度。

高效性：单次充电可完成大量测试，缩短现场作业时间。

安全性：符合电力行业标准（如DL/T 381-2010、GB 18802.1-2002），具备多重保护功能。

四、操作流程与注意事项

操作步骤

充电：使用专配充电器，空电池充满需3~4小时。

接地：连接专用接地线，确保测试安全。

测试：按下红色按钮接通高压，用放电杆轻触计数器连接端，观察指示灯闪烁（微闪）确认动作。

重复测试：间隔1~2秒后再次点击，连续测试需注意设备发热。

注意事项

电池维护：长期不用时取出干电池，避免漏液损坏设备。

安全间隙：连续测试后留出冷却时间，延长电池寿命。

档位调节：根据计数器类型选择高、中、低三档输出电压。

五、仪器别名与标准支持

别名

雷击计数器测试仪、避雷器放电计数器校验仪、交直流雷击计数器校验器等。

标准支持

DL/T 381-2010：电力行业标准，规范避雷器试验方法。

DL/T 848.1-2004：高压试验装置通用技术条件。

GB 18802.1-2002：低压电涌保护器（SPD）国家标准。

六、总结

避雷器放电计数器测试仪（交直流）是电力系统防雷维护的关键工具，其高精度、便携性和安全性使其成为变电站、气象站等场景的理想选择。通过模拟雷击电流验证计数器动作可靠性，可有效预防因计数器失效导致的避雷器漏检风险，保障设备过电压防护的有效性。
