剩余电流保护器测试仪产品手册

文章来源： 日期：2026-02-03

一、产品概述

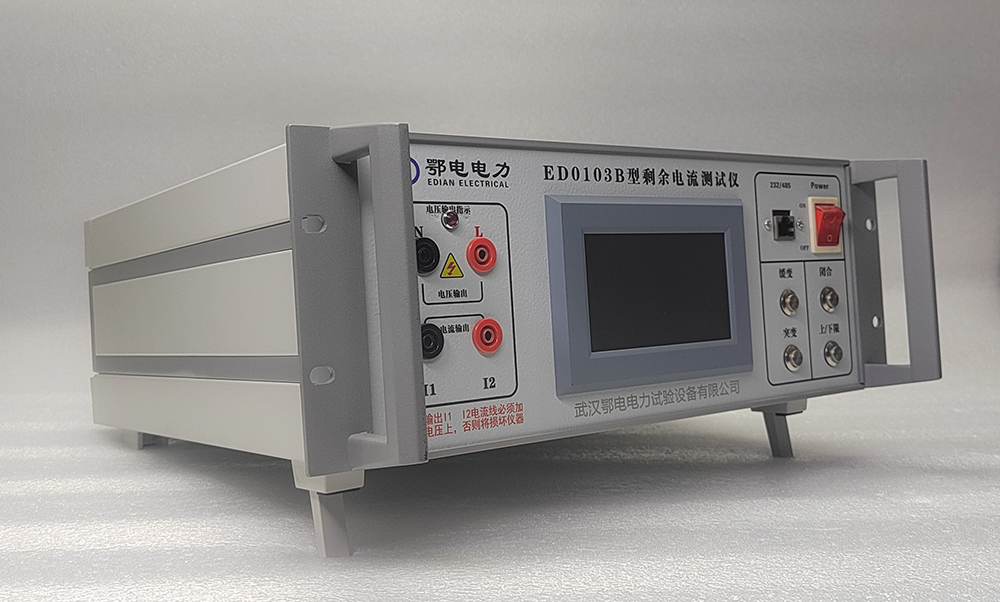

剩余电流保护器测试仪（以下简称“测试仪”）是专为验证AC型剩余电流动作保护器（RCD）动作特性设计的专用仪器，符合国家标准：

GB 6829—95（第8.3条）

GB 16917.1—1997（第9.9条）

适用范围：

适用于电子式2P断路器，以及电磁式1P+N、2P、3P、3P+N、4P断路器的测试。

提供500mA以下额定剩余动作电流的模拟信号，支持多档电压调节（50V、85V、220V、380V、500V）。

数字化测量剩余动作电流和动作时间，数据保持功能便于读数记录。

应用场景：

生产厂家出厂检验

电器检测站型式试验

用户单位验收与维护

二、核心功能与特点

多档电流调节：

可调档：2～20mA、20～100mA（微调支持小范围调整）。

固定档：150mA、200mA、250mA、375mA、500mA。

多电压输出：

50V、85V、220V、380V、500V五档可选，连续可调。

数字化显示：

3位半发光晶体数码管显示剩余电流和动作时间。

数据保持功能：保护器动作后显示值不消失。

高精度测量：

剩余电流分辨率：0.01mA，精度±1%。

动作时间分辨率：1ms，精度±0.2%读数+2ms。

三、基本参数与技术指标

四、使用方法

1. 验证保护器动作特性

操作前准备：

确认测试仪电源线连接至AC220V插座。

检查测试线是否完好，试品与测试仪匹配。

2. 测量剩余动作电流

功能选择：

将测量功能开关置于“电流”位置。

电流调节旋钮（{8}{9}{10}）转至最左端（最小值）。

拨动电流量程选择开关（{11}）选择合适量程（如20mA、200mA）。

电压设置：

拨动电压选择开关（{13}）至试品所需电压档位（如220V）。

调节电压旋钮（{14}）使输出电压达到试品额定值。

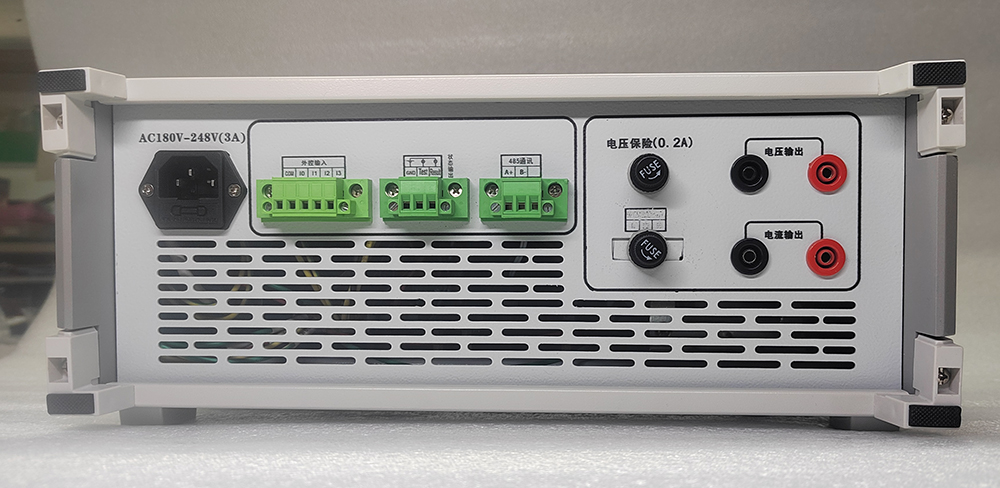

接线：

测试线连接：

{15} → 试品电源输入端L相

{16} → 试品电源输入端N相

{17} → 试品L相输出端

{18} → 试品N相输出端

极性选择：

电流极性开关（{3}）选择L或N（OFF档无输出）。

合上试品电源开关。

测试执行：

打开输出电源开关（{2}），缓慢调节电流旋钮（{8}{9}{10}）。

直至试品脱扣断开，此时数码管显示值即为剩余动作电流。

3. 测量动作时间

设定电流值：

将功能开关（{12}）置于“设定”位置。

调节电流旋钮使显示值达到预定动作电流（如30mA）。

切换功能开关至“时间”位置。

清零与启动：

按下清零按钮（{7}），显示屏归零（“000”）。

合上试品，按下测量按钮（{6}）。

读取结果：

试品分断后，显示屏数值即为动作时间（单位：ms）。

注意事项：

常开/常闭按钮（如有）需置于常开位置。

测试时避免触碰带电部件，确保安全距离。

测试完成后关闭所有电源开关，断开测试线。

五、维护与保养

定期检查测试线绝缘性能，避免老化破损。

长期不用时，存放于干燥通风环境，避免潮湿和腐蚀。

非专业人员勿擅自拆卸仪器，防止损坏精密元件。

六、安全警示

危险：操作前确认试品已断电，防止电击！

警告：测试仪输出电压可能高达500V，严禁触摸裸露导体！

注意：测试线需与试品端子匹配，避免短路或接触不良。
