回路电阻测试仪详细说明

文章来源： 日期：2026-02-02

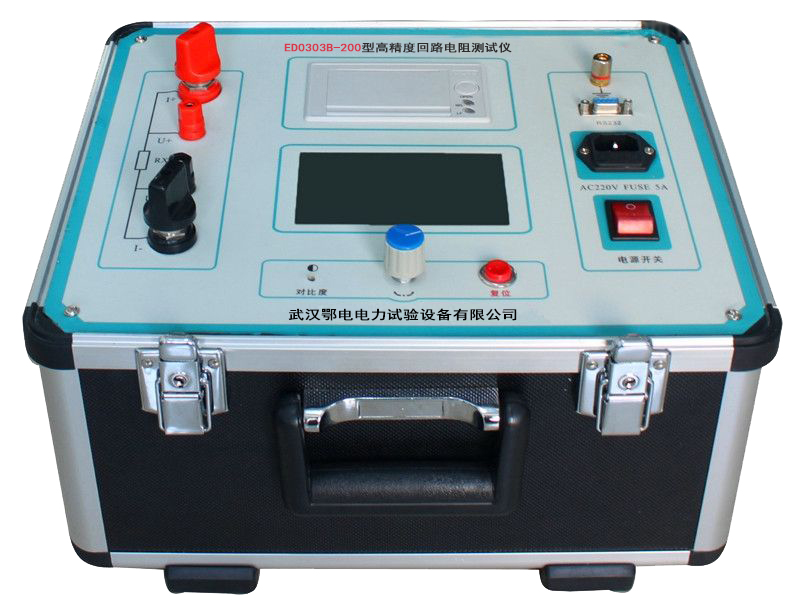

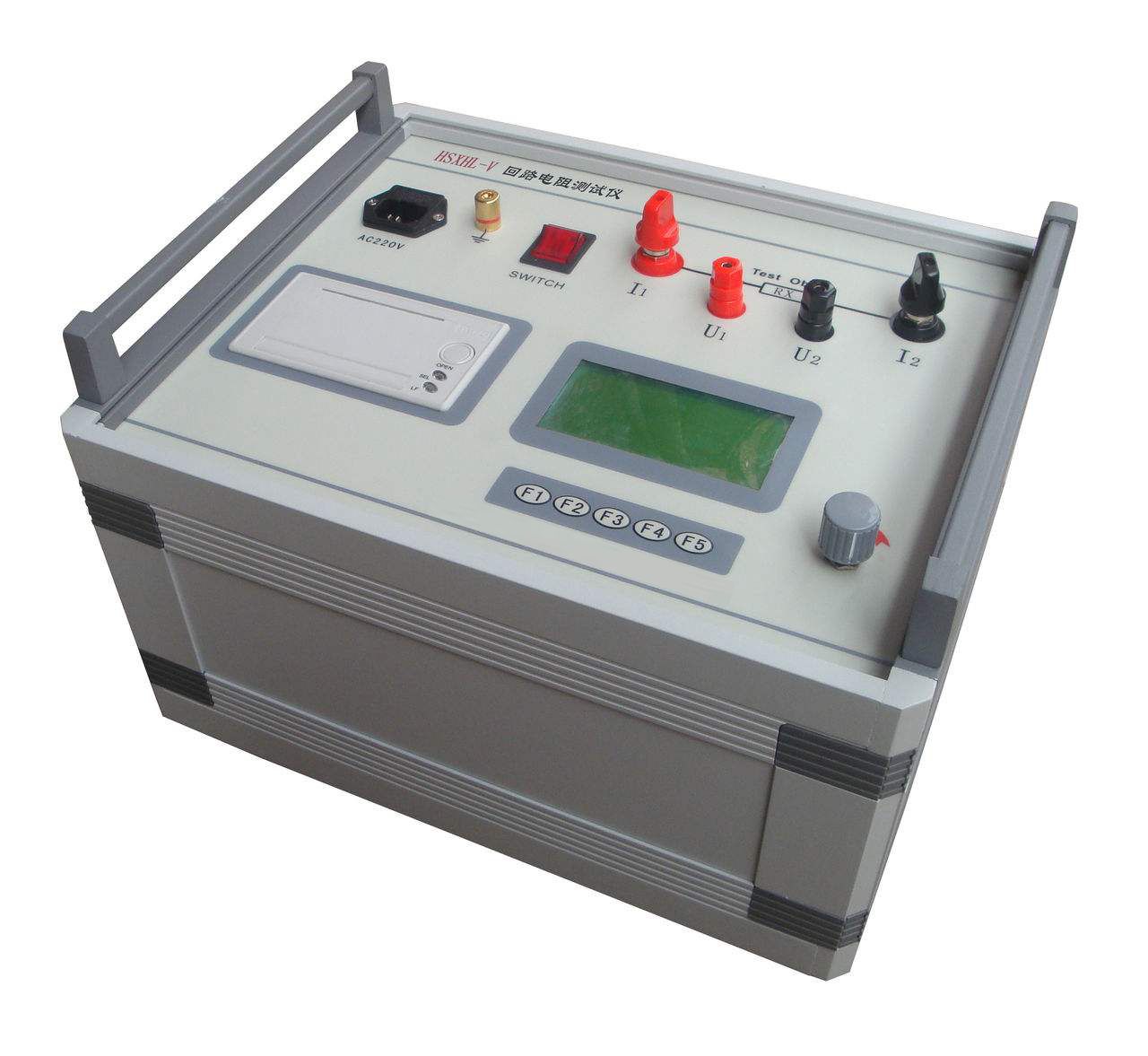

一、产品概述

回路电阻测试仪是针对电力系统中开关控制设备（如断路器、隔离开关等）的接触电阻和回路电阻测量需求设计的高精度测试设备。传统双臂直流电桥因测试电流小（mA级），难以发现导体截面积减少或接触不良等缺陷，尤其在高压开关导电回路中，油膜和氧化层会导致测量值偏大，掩盖真实接触电阻。根据电力部标准SD301—88及新版《电气设备预防性试验规程》，断路器、隔离开关接触电阻的测量电流需不小于100A，以确保测量准确性。

本仪器采用数字电路技术与开关电源技术结合设计，输出直流100A测试电流，直接测量回路电阻和接触电阻，并以数字形式显示结果。其测量准确、性能稳定，广泛应用于电力、供电部门现场高压开关维修及高压开关厂回路电阻测试。

二、技术指标

三、核心功能特点

大电流测试，确保准确性

输出直流100A测试电流，符合国家标准要求，有效穿透油膜和氧化层，真实反映接触电阻值。

避免小电流测试导致的测量误差，尤其适用于高压开关导电回路检测。

高精度数字显示

采用三位半LCD显示，分辨率达1μΩ，测量精度±0.5%，数据直观可靠。

电流和电阻值同步显示，便于用户实时监控测试状态。

便携式设计，适应现场需求

体积小巧（470×280×210mm），重量轻（7.5kg），便于携带至现场使用。

工作电源为AC220V，可直接接入市电，无需额外电源设备。

操作简单，安全高效

接线方式清晰，测试线夹设计合理，确保操作安全。

具备超量程提示功能（显示“1”时表示超量程），避免设备损坏。

四、操作程序

1. 接线

按图二所示方法接线，将红黑电流线夹和电阻线夹分别夹在被试品两端。

注意：电阻线夹需夹在电流线夹内侧，否则测量结果不准确。

2. 通电检查

确认接线无误后，接通电源开关，仪器进入待机状态。

3. 开始测量

按下测量开关，缓慢调节电流调节旋钮，使电流升至100A。

此时电阻表显示值为所测接触电阻值（单位：μΩ）。

特殊情况处理：

若显示“1”，表示回路电阻值超量程，需检查被试品或更换量程。

若测量电流不是100A（如Io），电阻表显示为Uo，则实际电阻值按公式计算：
R = (100 × Uo) ÷ Io （μΩ）

4. 电流不足处理

若按正确接线方式使用，但测量电流达不到100A，需增大测试线的电流线截面积，以降低线路电阻。

5. 测量完成

断开电源开关，将测试线夹收好并放入备件箱，避免损坏或丢失。

五、应用场景

电力运行与维护

用于高压断路器、隔离开关、负荷开关等设备的接触电阻和回路电阻测量，确保设备导电回路可靠性。

检测导体截面积减少、接触不良等缺陷，预防设备故障。

高压开关制造与检测

适用于高压开关厂生产过程中的回路电阻测试，保证产品质量符合标准。

用于出厂试验和型式试验，验证设备性能。

电气设备预防性试验

根据《电气设备预防性试验规程》要求，定期对断路器、隔离开关进行接触电阻测量，确保设备安全运行。

六、注意事项

安全操作

测试前确保被试品已断电，并做好接地措施，避免触电风险。

测试线夹需夹紧被试品，防止接触不良导致测量误差或设备损坏。

环境要求

仪器应在干燥、通风良好的环境中使用，避免潮湿或高温环境影响性能。

远离强电磁场干扰源，确保测量准确性。

维护保养

定期检查测试线夹和连接线是否破损，及时更换老化部件。

长期不用时，应将仪器存放于干燥、清洁的环境中，避免灰尘和腐蚀。

七、总结

回路电阻测试仪以大电流测试、高精度显示、便携式设计为核心优势，满足电力系统对开关设备接触电阻和回路电阻测量的严格要求。其操作简单、安全高效，是电力运行、维护和制造领域不可或缺的检测工具，为设备安全运行提供可靠保障。
