EDH2L-3路径信号产生器设备知识库

【文档类型】：设备操作知识库

【设备型号】：EDH2L-3

【设备名称】：路径信号产生器（配套数显声磁同步定点仪）

【数据来源】：原厂说明书doc

【标签】：地埋电缆故障检测，声磁同步定点，电缆路径寻踪，埋深测算，15KHz信号源，峰值/谷值法，冲击放电定点，锂电池接收机

EDH2L-3整套设备包含路径信号产生器与数显同步定点仪接收机，用于地下电力电缆故障精确定点、电缆埋设路径查找、电缆埋深测算。定点依靠声磁同步原理，电缆施加冲击高压故障点击穿放电，同步采集放电声波与电磁波，换算探头到故障点距离；路径探测由信号产生器输出15KHz调制/连续射频信号耦合至电缆外皮，接收机拾取电缆辐射磁场，采用峰值法、谷值法判读走向，还可通过45°偏移法估算电缆埋深，广泛用于地埋电缆故障现场排查作业。

技术指标：

1、数显同步定点仪（接收机）

距离显示：0.1-100m，定点误差＜0.1m

电磁接收灵敏度＜5μV；音频放大增益＞70dB；50Hz工频抑制＞40dB

供电：7.4V/2600mAh锂电池，整机功耗＜0.7W，满电连续工作24h以上

工作环境-20℃～+50℃，湿度≤80%RH

2、路径信号产生器（主机）

输出频率15KHz；输出功率＞60W（负载10Ω）

输出模式：连续等幅、调制两种模式

内置过热、过载、短路综合保护

供电AC220V±10%；工作环境-20℃～+50℃，湿度≤80%RH

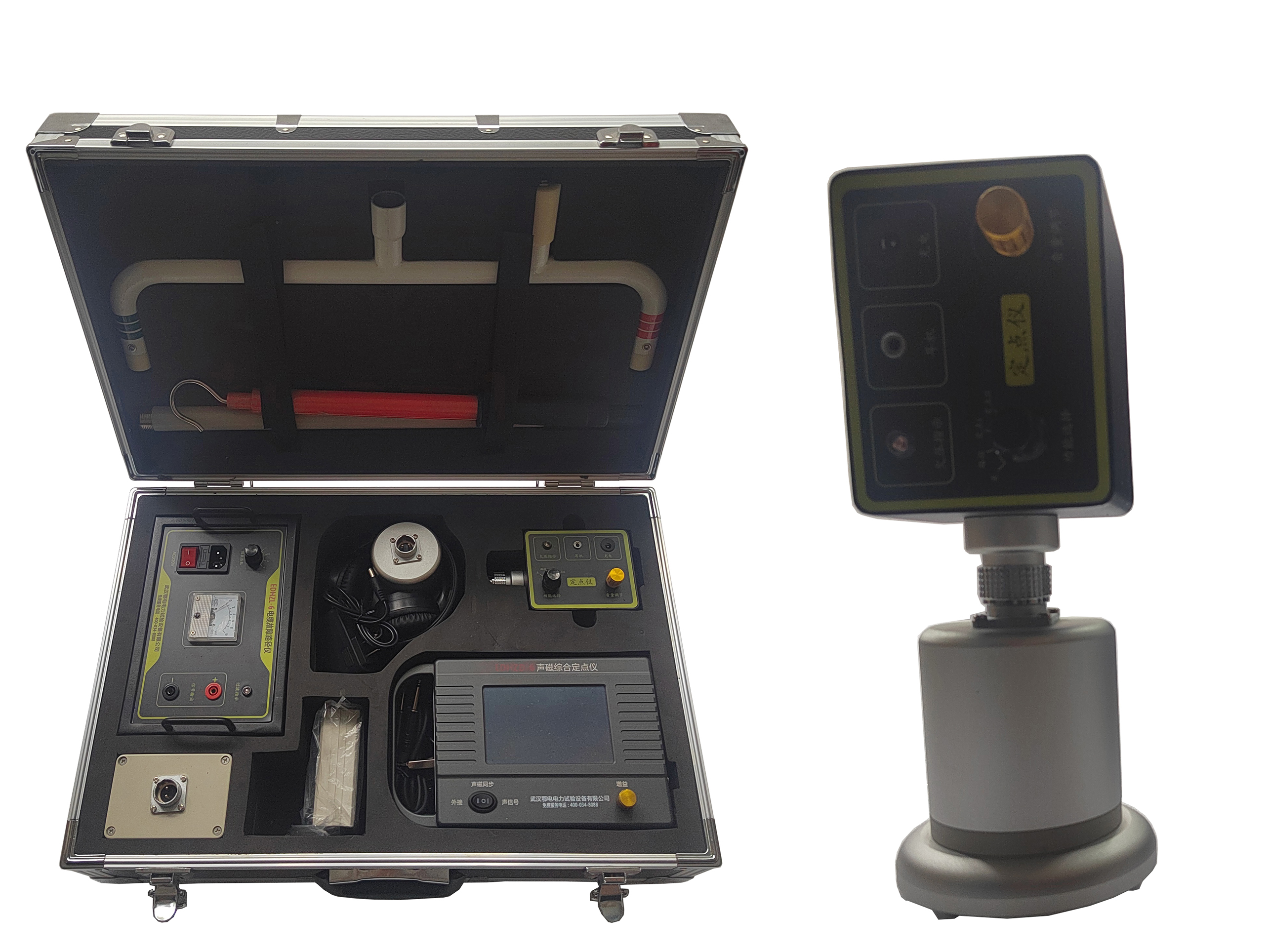

硬件及成套配件：

1、路径信号产生器主机：电压表、输出功率调节旋钮；连续/调制模式按键；Q9信号输出插座；电源开关、AC220V电源输入口。

2、数显同步定点仪接收机：定点-路径功能切换开关；电源开关、音量旋钮；耳机插孔；振动传感器输入插孔、充电插孔；内置电磁磁棒天线；外接振动传感器探头。

3、配套物料：信号输出测试夹、振动传感器连接线、耳机、专用8.4V充电器；说明书、合格证。

面板关键部件释义：

1、路径信号产生器

输出调节：调节输出信号功率大小；

连续/调制：调制模式适合路径寻测；连续为等幅输出；

电压表：实时显示输出电压状态。

2、数显同步定点仪

定点/路径：功能切换，故障定位选定点；电缆寻径选路径；

音量旋钮：调节耳机监听音量；

振动传感器：地面拾取故障放电机械振动声波；

内置电磁天线：接收电缆辐射的电磁波同步触发距离读数。

主要测试功能：

1、地埋电缆故障声磁同步精确定点：配合高压冲击设备，故障点击穿放电，同步采集声波与电磁波，数字显示探头距离故障点直线距离；故障正上方读数最小、耳机放电声响最大；具备静噪功能，无高压放电时自动关闭声音通道，抑制环境噪声干扰。

2、地埋电缆路径探测：输出15KHz射频信号耦合电缆铠装外皮，接收机拾取磁场；支持峰值法、谷值法两种路径判读方式。

3、电缆埋设深度估算：谷值法确定路径后，45°偏移位移法测算埋地深度。

4、保护机制：信号源具备过热、过载、短路保护；定点仪锂电池供电，低电压提示。

标准作业流程：

故障精确定点（先完成故障预粗测）

1、冲击高压设备接线，对被测电缆施加冲击高压，保证故障点可以充分击穿放电。

2、接收机接入耳机与振动传感器，档位切至【定点】，调大耳机音量。

3、在预粗测故障点附近地面，间隔约50cm移动振动探头；每一次高压打火，仪器同步刷新显示。

4、耳机听到与打火同步的振动声响，观察显示屏读数；前后挪动探头，读数最小、放电声响最大的地面位置即为故障正上方，读数近似代表埋深；环境嘈杂启用静噪功能过滤无关噪音。

电缆路径探测

1、被测电缆始端断开钢铠系统接地；信号产生器红夹接电缆钢铠外皮，黑夹接可靠地桩；电缆远端钢铠保持接地。

2、信号源设置为【调制】模式，调节输出功率；接收机档位切至【路径】。

3、峰值法：磁棒天线平行地面，声音最大位置下方为电缆路径，精度较低。

4、谷值法：磁棒天线垂直地面，耳机声音最小位置正下方就是电缆路径，定位精度更高。

注意：多条并行电缆容易产生感应干扰，可改为从电缆终端向始端反向探测，降低误判。

电缆埋深测算

谷值法找准电缆路径（声音最小点），仪器紧贴地面，向垂直电缆走向倾斜45°平移，再次找到声音最小位置；仪器移动的水平距离，即为电缆大致埋设深度。

故障简易排查：

1、定点仪屏幕亮，敲击振动传感器耳机无声音：检查耳机、传感器插头是否插牢；排查传感器线缆断线。

2、数码管亮度变弱、耳机音量变小：锂电池亏电，使用专用8.4V适配器充电，充电时长不少于8h，适配器灯绿代表充满。

3、路径探测特征点不明显：输出功率适当调低，改用反向探测方式，规避并行电缆感应干扰。

重要使用注意事项：

1、作业顺序：必须先完成故障粗测，再开展路径寻踪，最后做精确定点；路径不明不要直接定点。

2、定点仪仅使用原配8.4V充电器充电，充电时间不少于8小时。

3、并行电缆场景会感应二次辐射信号，容易误判路径，优先反向探测。

4、振动传感器、接收机属于精密器件，严禁摔落撞击。

5、高压冲击作业严格遵守电力高压试验安全规范。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:地埋电缆声磁同步定点及路径探测成套设备

[设备型号]:EDH2L-3

[核心用途]:地埋电缆故障声磁同步精确定点；15KHz射频信号寻测电缆路径；峰值/谷值法判读走向；45°偏移法估算电缆埋深；静噪抑制环境噪声；接收机锂电池长续航；信号源具备过热短路过载保护

[显示交互]:定点仪两位数码管显示距离；定点/路径档位切换；音量调节；耳机监听；电池电压自检显示

[工作模式]:故障声磁同步定点；峰值法路径探测；谷值法路径探测；埋深估算；调制/连续信号输出；静噪降噪

[关键能力]:声-磁同步计时测距，定点误差小于0.1m；50Hz工频干扰抑制；调制15KHz大功率信号源；并行电缆干扰可反向探测；接收机满电连续工作24小时；多重硬件保护

[供电规格]:路径信号产生器AC220V；定点仪7.4V锂电池，专用8.4V适配器充电

[性能参数]:定点0.1-100m；信号15KHz，输出功率＞60W；工作-20~50℃

[危险禁忌]:先粗测、再寻径、后定点；必须使用原配充电器，充电≥8h；并行电缆注意反向探测；传感器探头严禁摔碰；禁止私自拆机维修
