ED0615B型智能蓄电池内阻测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0615B

【设备名称】：智能蓄电池内阻测试仪

【数据来源】：原厂说明书doc

【标签】：蓄电池在线内阻检测，单体电压测量，连接条电阻测试，手动/自动测试，接续复测，双介质存储，柱状图分析，厂家内阻库维护，上位机生成报告，便携锂电

ED0615B智能蓄电池内阻测试仪为便携式蓄电池现场检测设备，支持蓄电池不停机在线测量单体内阻、单体电压，还可拓展测试极柱连接条电阻。仪器内置厂家参考内阻数据库，结合实测数据评估电池优、良、落后、劣化状态；配备5寸彩色触摸屏，支持手动、自动两种采样模式，具备接续测试、单节重测功能；采用本机闪存+SD卡双存储机制，可存储最多999组文件，单组最多容纳500节电池数据；选配示波器功能可观测电压纹波；配套PC上位机软件完成数据分析、图表展示，自动输出标准化测试报告。整机采用内置锂电池供电，体积小巧重量轻，适用于变电站、UPS机房蓄电池日常巡检与状态评估。

技术指标：

1、测量量程：内阻0.000-99.999mΩ；电压0.000-25V。

2、分辨率：内阻0.001mΩ；电压1mV。

3、测量精度：内阻±0.5%读数±6字；电压±0.2%读数±6字。

4、存储配置：64Mbit本机Flash，外置8G SD卡。

5、显示单元：5寸彩色触控液晶屏。

6、供电：内置12V可充电锂电池，待机时长可达8小时。

7、外形尺寸220×170×52mm，整机重量1.1kg。

硬件及成套配件：

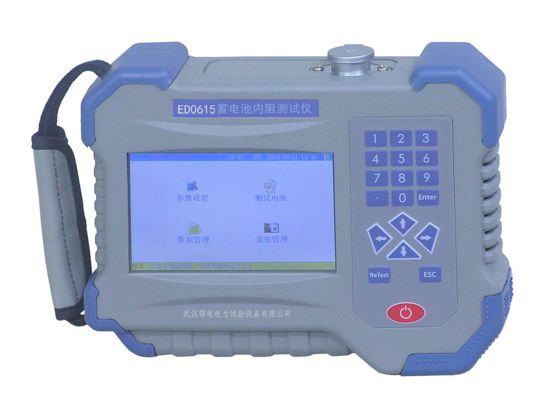

1、主机本体：5寸彩色触摸屏，数字按键区；测试线专用接口、SD卡卡槽、充电接口；电源开关机按键。

2、配套物料：测试夹（可选配测试探针）、电源适配器、SD存储卡；说明书、合格证。

面板关键功能释义：

1、测试线接口：专用旋转锁紧接口，用于接入电池测试夹/探针。

2、SD卡插槽：外部数据存储介质，数据导出载体。

3、充电接口：为内置锂电池充电。

4、按键：数字输入、方向移动、Enter确认、ReTest重测、ESC返回。

主要测试功能：

1、单体蓄电池在线检测：同时采集单体电压、内阻，可额外测试极柱之间连接条电阻。

2、两种测试模式：手动模式每测完一节需要手动确认启动；自动模式更换测试夹后设备自动识别启动测量。

3、测试项目可选：电压内阻同测、仅测电压、先全部测电压再批量测内阻。

4、接续与重测：支持未完成电池组接续测试，支持单节电池单独重新复测。

5、电池状态评判：调用厂家参考内阻库，自动给出优秀、良好、落后、劣化评估结论；提供电压下限越限声光告警。

6、数据管理：本机、SD卡双介质存储；支持单条、批量删除；数据柱状图可视化比对电压、内阻、容量。

7、系统维护：系统时间校正、五点触摸屏校准；设置背光、自动关机时长；自定义维护厂家参考内阻数据库；恢复出厂参数。

8、上位机软件：读取SD卡测试文件，数据分析、图表展示，自动输出Excel格式测试报告。

9、选配功能：示波器功能，观测电池电压纹波、最大最小电压。

标准作业流程：

1、长按电源键开机进入主界面。

2、参数设置：录入机房、技术员、电池组编号；填写电池节数、单体标称电压、容量，选择电池厂家或自定义USER模式录入参考内阻；设置电压告警下限；选择手动/自动测试方式、是否加测连接条、测试项目。

3、接线：测试夹夹持在电池极柱或者连接条上，禁止夹在螺丝帽，红夹接正极，黑夹接负极；无法夹持可改用探针配件。

4、开始测试：确认接线无误，点击开始测试；每完成一节移动测试夹，手动模式需要点击启动，自动模式识别后自动采样。

5、中途退出可保存进度，后续使用“测试电池”功能接续继续检测。

6、全部测试完毕进入数据管理，查看表格、柱状图分析；内部存储数据导出至SD卡。

7、SD卡通过读卡器接入电脑，使用上位机软件解析数据，生成测试报告。

故障简易排查：

1、设备无法开机：检查锂电池电量，电量耗尽进行充电；电池接触异常可断开电池重新装配；充电适配器红灯代表充电中，绿灯代表充满，充电时长6-8小时，禁止过充。

2、提示检查测试夹连接：确认夹子与极柱接触牢靠，被测单体电压不低于1.5V。

3、触摸屏反应迟钝：进入系统管理执行五点触摸屏校准。

4、提示重新插入存储卡：重新插拔SD卡，损坏则更换新SD卡。

重要使用注意事项：

1、测试夹禁止夹持螺丝帽，优先夹持极柱、连接条，保障测量精度；接触不良会带来较大测量偏差。

2、参考内阻优先使用电池厂家原始参数，该参数直接影响电池容量评估结果。

3、充电最长控制在6-8小时，不可长时间过充；长期闲置设备需定期补电。

4、内部存储数据需要导出到SD卡后，再在上位机软件处理。

5、探针针头弯曲损坏，按规范流程更换探针配件。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:便携式蓄电池内阻电压在线测试仪

[设备型号]:ED0615B

[核心用途]:蓄电池在线检测单体内阻、电压，可测连接条电阻；手动/自动双测试模式；接续测试、单节重测；厂家内阻库，自动评判电池劣化等级；闪存+SD卡双存储，柱状图数据分析；上位机软件自动生成报告；内置锂电池便携作业

[显示交互]:5寸彩色触摸屏；四大主菜单：参数设置、测试电池、数据管理、系统管理；参数录入界面；实时测试读数界面；柱状图图形分析；系统时间、触摸屏校准、内阻库维护界面

[工作模式]:蓄电池内阻电压测试；加测连接条电阻；手动/自动采样；接续测试；单节重测；数据查看删除导出；系统参数维护；上位机解析生成报告

[关键能力]:不停机在线测试；单组最多500节，最多存储999组记录；越限告警；自定义维护厂家内阻参数；五点触摸屏校准；双存储介质；选配示波器纹波检测

[供电规格]:内置12V可充电锂电池，适配器AC供电充电

[性能参数]:内阻0.000-99.999mΩ，电压0-25V；内阻精度±0.5%rdg±6dgt；整机重量1.1kg

[危险禁忌]:测试夹禁止夹螺丝帽；参考内阻优先采用厂家数据；充电时长控制6-8h，避免过充；接触不良会造成测量误差；SD卡故障及时更换；禁止私自拆机维修
