ED0614型智能型蓄电池充放电测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0614

【设备名称】：智能型蓄电池充放电测试仪

【数据来源】：原厂说明书doc

【标签】：铅酸蓄电池，在线监测，放电，充电，放-充电活化循环，选配容量快测，有线/无线单体采集，SD卡存储，RS232/RS485，上位机软件，7寸彩色触摸屏

ED0614智能型蓄电池充放电测试仪为铅酸蓄电池综合维护一体机，适配24V-220V铅酸蓄电池组，单体支持2V/6V/12V。整机集成在线监测、放电、充电、放充电活化循环，选配容量快测功能；支持有线、无线两种单体电压采集模式，具备过压、过流、过热多重保护；7寸彩色触控液晶屏，支持本机内部存储、SD卡外部存储；配置RS232、RS485通讯接口，配套PC上位机软件，可读取数据、查看曲线、生成测试报告，适用于变电站、UPS蓄电池的日常维护与性能评估。

技术指标：

1、适配电池组电压：24V、48V、110V、220V；单体2V/6V/12V。

2、电流规格：充放电电流5A-150A（按机型配置）。

3、放电电压区间：9-28V、40-56V、84-135V、96-270V。

4、稳流、稳压精度1%；整机效率≥92％；功率因数≥0.9。

5、单体分辨率：2V/6V为0.001V，12V为0.01V。

6、环境条件：工作-20℃～+55℃；贮存-45℃～+70℃；湿度≤90%RH。

7、绝缘强度：输入对外壳AC1500V；输出对外壳AC500V；过热关机阈值80-85℃；MTBF≥50000h。

8、外形500×450×350mm，整机重量30kg。

9、供电：主机AC220V；充电模块需独立接入AC380V。

硬件成套组成：

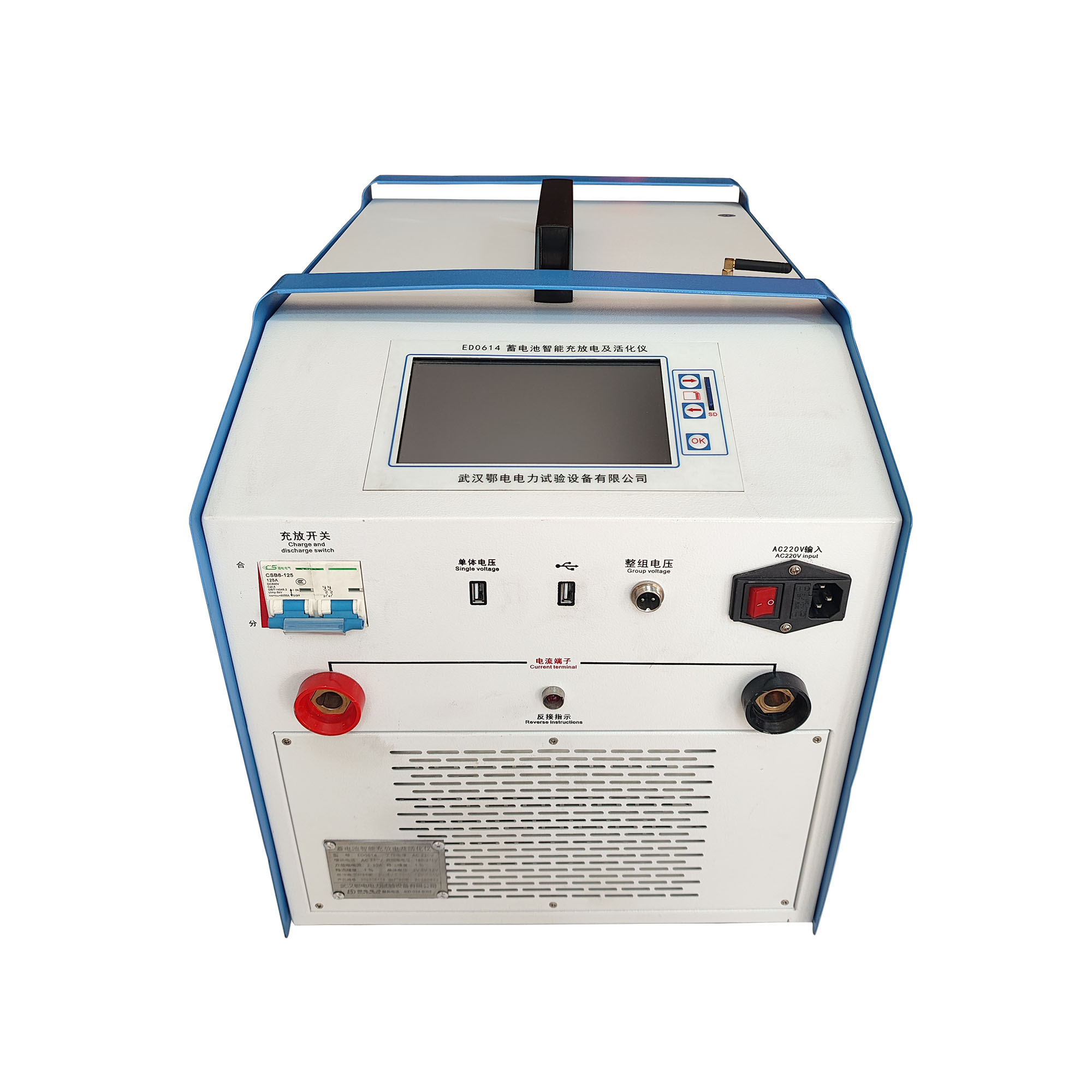

1、测试仪主机：7寸彩色触摸屏，SD卡槽，无线天线；放电开关、大电流充放电端子、整组电压采集口；RS232、RS485接口；电源开关与电源插座。

2、单体电压采集模块（选配）：分为6节、24节两种规格；支持有线USB、无线天线通讯；无线有效距离1-20m，禁止强电磁屏蔽环境使用；每个模块需要独立8-18V供电，从蓄电池取电。

3、配套线缆：充放电电缆、整组电压采集线、单体采集线束；上位机分析软件。

主要测试功能：

1、在线监测：电池浮充、均充、在线放电状态下不间断监测；采集整组电压电流容量、每节单体电压；设置电压上下限声光报警，可设置监测时长；报警支持静音。

2、放电测试：离线恒流/恒功率放电；可设置放电电流、时长、放出容量、整组/单体终止保护电压；单体条件可设置“仅报警”或“直接终止”；满足任意终止条件自动停机，测试参数运行中可修改。

3、充电测试：三段式智能充电流程：恒流→均恒定压减流→自动切换涓流浮充；设置均充、浮充电压，充电电流、时长、充入容量，避免过充电；充电模块必须单独接AC380V。

4、放-充电活化循环：放电结束延时后自动转入充电，可设置最多5次循环，用于蓄电池活化修复。

5、容量快测【选配】：3-20分钟快速检测，输出单体内阻、预估容量，判别电池正常/落后/劣化状态。

6、数据管理：内部存储、SD卡外部存储；SD卡最小记录间隔5秒，本机存储最小间隔1min；支持电压表格、柱状图、时间趋势曲线查看；可单条/全部导出、删除记录。

7、系统设置：系统时间、触摸屏五点校准、单体模块地址维护、恢复出厂、存储参数配置、放充转换延时、仪器参数校准。

8、上位PC软件：读取SD卡测试文件，数据分析、曲线查看、自动生成测试报告。

接线规范要点：

1、接线顺序：接线先接仪器端，再接电池端；拆线先拆电池端，后拆仪器端；充放电电缆红正黑负，接反触发反接告警。

2、单体采集接线：以电池组负极为起始依次接线；模块数量=总节数÷单模块最大节数，有余数模块数量+1；每个单体模块必须独立8-18V供电；多余采集线束只允许悬空，严禁短接。

3、通讯选择：有线模式USB直连主机与采集模块；无线模式接好天线，避开金属屏蔽干扰。

4、充电功能：主机AC220V供电，充电模块需要额外接入AC380V电源。

操作流程要点：

在线监测

接好单体采集、整组电压线，开机录入机房、电池组参数与报警阈值，启动监测；可查看单体表格与柱状图；到达时长或手动停止后保存数据，按规范顺序拆线。

放电测试

连接单体采集、整组电压、放电电缆，放电开关拨至分位；设置放电模式与全部保护终止条件；确认接线后合上放电开关，启动放电；达到条件自动停机；放电结束必须等待仪器强制散热完成之后再关机断电，不可散热阶段直接断电；完成后拆线。

充电测试

接好全部采集与功率线缆；主机AC220V，充电模块接通AC380V；设置均充浮充、电流、终止条件；合上放电开关，启动充电，自动执行三段式充电流程。

放充电活化

接线同放电+充电；设置放电、充电全套参数与循环次数；启动测试，放电结束延时后自动转入充电，循环执行。

容量快测（选配）

接线同放电；录入电池参数，启动测试，数分钟输出内阻与容量评估结果。

重要注意事项：

1、放电停机后务必等待散热流程结束再断电，防止功率器件烧毁。

2、无线单体模块不可在金属屏蔽、强电磁干扰环境工作，通讯距离控制1-20米。

3、单体采集模块必须独立供电，严格从电池组负极开始顺序接线；多余采集线束仅悬空，禁止短接。

4、充放电电缆严禁极性反接，仪器具备反接告警。

5、重要测试建议本机+SD卡双重备份数据。

6、充电模式除主机220V，充电模块必须接入独立AC380V供电。

7、单体模块维护地址设置时，主机一次只能接入1个采集模块。

8、设备内部无可供用户维修零部件，故障联系厂家售后，禁止私自拆机。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:智能型蓄电池充放电测试仪（充放活化一体机）

[设备型号]:ED0614

[核心用途]:铅酸蓄电池在线状态监测；恒流/恒功率放电；三段式智能充电；自动放-充电循环活化；选配快速容量内阻评估；有线/无线单体电压采集；SD卡+本机双存储；RS232/485；上位机软件生成报告；过压过流过热反接多重保护

[显示交互]:7寸彩色触摸屏；测试设置、测试模板、数据管理、系统管理四大主菜单；表格、单体电压柱状图、电压-时间趋势曲线；参数配置界面；报警红色高亮提示；触摸屏五点校准；实体备用按键

[工作模式]:在线监测；放电；充电；放充电活化循环；选配容量快测；模板调用；数据查看导出删除；SD卡存储；系统参数配置；上位机数据分析生成报告

[关键能力]:一机集成监测-放电-充电-活化；三段式充电防止过充；有线无线采集可选；放电结束强制散热；SD卡最小5秒存储间隔；支持多组蓄电池监测；反接告警；报警支持静音；单体模块地址维护

[供电规格]:主机AC220V；充电模块AC380V独立供电

[性能参数]:充放电5-150A；稳流稳压精度1%；单体2V/6V分辨率0.001V；整机30kg；过热80-85℃保护

[危险禁忌]:放电停机必须等散热完毕再断电；充放电电缆严禁反接；无线模块避开强电磁屏蔽；单体模块必须独立供电；接线先仪器后电池，拆线先电池后仪器；充电功能需独立AC380V；维护模块地址一次只接一个采集器；禁止私自拆机维修
