ED0307C型隔离开关操作力测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0307C

【设备名称】：隔离开关操作力测试仪

【数据来源】：原厂说明书doc

【标签】：高压隔离开关机械特性检测，力矩测试，三相电机功率测试，无线力矩传感器，光电角度传感器，力矩-角度曲线，专家曲线比对，U盘导出，7寸触摸屏，锂电池供电

ED0307C隔离开关操作力测试仪用于高压隔离开关机械性能检测，可发现传动机构卡涩、机械装配缺陷，为设备安装调试、AB类检修、状态评价提供数据依据。设备由主机、无线力矩传感器、光电角度（分度盘）传感器组成；支持手动操作力矩测试、电动机构三相功率测试；自动生成力矩-角度、功率-角度曲线；可将实测曲线与标准曲线、历史曲线做比对分析，自动给出诊断结论；内置大容量存储，支持U盘导出数据，自动生成Word、Excel测试报告。整机内置锂电池，适合变电站现场试验。

技术指标：

1、力矩测量≤300N·m，精度≤1N·m；功率测量≤2kW，精度≤0.05kW；

2、力矩传感器无线传输距离≥10m（无障碍）；

3、7寸中文触控液晶屏；通讯接口USB、RS232；

4、供电：主机24V/4AH锂电池，AC220V充电；整机功耗10W，电池连续工作≥6h；

5、最大存储20000台次测试记录；

6、工作环境-10℃～40℃，湿度≤80%RH；

7、主机外形375×320×225mm，重量5kg（不含附件）。

硬件及配套部件：

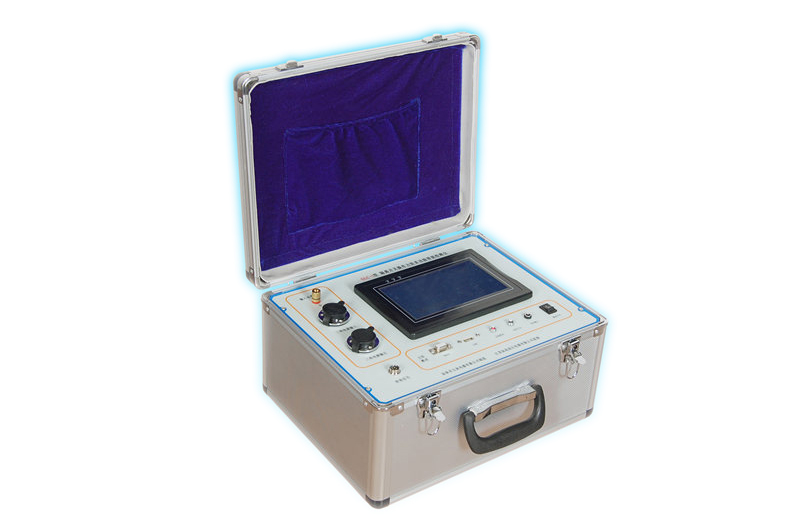

1、主机：7寸触摸屏；力矩测量接口、三相电源输入/输出、转角信号接口；USB、RS232；无线通讯模块；电池欠压指示灯、充电接口；

2、无线力矩传感器组件：模拟摇把式力矩传感器、平衡棒、多规格机构夹件；

3、光电角度组件：磁性吸附分度盘、光电感应支架；

4、选配：刚合闸接触传感器，用于捕捉动静触头刚接触角度；

5、测试线缆、电源线、说明书、合格证。

主要测试功能：

1、手动力矩测试：采集分/合闸全过程操作力矩，输入摇臂长度换算实际操作力；自动绘制力矩-角度f(θ)曲线；依据GB1985自动判定手动操作力合格/不合格。

2、三相电机功率测试：仪器串接在隔离开关电机供电回路，采集电机三相电压、电流、有功功率、动作时间，生成功率-角度P(θ)曲线，评判电动机构运行状态。

3、刚合闸角度检测（选配传感器）：捕捉触头刚接触时刻主轴角度，用于判断机械装配变化。

4、数据存储管理：区分【设备曲线】、【标准曲线】两类文件夹；支持单条删除、全部清空；标准曲线读写删除需要密码授权。

5、专家分析比对：实测曲线可与同型号标准曲线、本设备历史曲线同屏叠加对比，自动输出分析诊断结论。

6、文件传输：U盘导出全部测试数据，可导出Word、Excel报告；也可通过U盘导入预先编辑好的站名、设备信息，减少现场中文录入。

7、系统设置：密码登录，修改系统时间、修改登录密码；力矩传感器校准（仅限专业人员操作）。

操作流程要点：

前期安装

1、光电角度传感器：磁性分度盘吸附在机构垂直管，保证同心；光电支架吸附在机构支架（禁止吸附在机构箱体）；分度盘与感应器预留3-4mm间隙，转动无触碰干涉。

2、力矩传感器安装配套平衡棒，消除自重带来测量偏差；无线传感器避开金属屏蔽遮挡。

力矩测试（手动操作）

1、进入力矩测试界面，录入原配摇臂长度（默认0.3m），选择合闸/分闸模式；传感器不受外力时执行清零。

2、匀速均匀手摇操作机构，完成分/合闸动作；测试结束自动或手动执行操作力分析，判定是否符合国标。

3、保存测试数据，录入变电站、回路、型号等信息；可将优质曲线保存为标准曲线（需要密码）。

三相功率测试（电动机构）

1、断开上级电源，仪器串接于电机三相供电回路，输入、输出相序一一对应，不改变电机转向。

2、角度传感器正常安装；界面选择合闸/分闸，清零后启动隔离开关电动操作；采集电压、电流、功率、动作时间并生成曲线，完成后保存记录。

数据查看与专家分析

1、数据查看：可分别浏览力矩、三相功率的设备曲线、标准曲线；支持模糊搜索；删除、清空记录，标准曲线操作需要密码。

2、专家分析：选择待测曲线，可与标准曲线或历史曲线叠加对比，系统输出文字分析结论并保存。

文件传输

U盘插入主机USB口，执行拷贝数据至U盘；也可拷入预先编辑好的名称文件；禁止手动修改U盘内自动生成的文件名，否则软件无法识别。

重要注意事项：

1、触摸屏必须使用专用触控笔，硬物会损坏屏幕。

2、手动力矩测试操作要匀速平稳，避免冲击，传感器灵敏度高，施力方向、作用点会带来数据离散。

3、欠压指示灯亮起及时充电；主机电池24V/4AH，力矩传感器内置3.7V/2.6AH电池。

4、光电支架禁止吸附在机构箱体，机构抖动会产生虚假角度信号。

5、死机直接断电重启；传感器校验仅限专业人员，普通用户禁止操作。

6、标准曲线文件夹增删操作需要系统密码（初始密码yuquan）。

保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机造成损坏不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:高压隔离开关操作力综合测试仪

[设备型号]:ED0307C

[核心用途]:高压隔离开关机械特性检测；手动分合闸力矩与操作力测试；电动机构三相功率电压电流测试；生成力矩-角度、功率-角度曲线；专家系统与标准/历史曲线比对；选配刚合闸角度采集；大容量本地存储，U盘导出Word/Excel报告；无线力矩传感器

[显示交互]:7寸中文触控液晶屏；主功能菜单；系统密码登录界面；力矩/功率测试界面；曲线图形展示；数据列表搜索；专家曲线同屏比对；文件传输界面

[工作模式]:力矩测试；三相功率测试；数据查看；专家分析比对；U盘文件导入导出；系统时间与密码设置

[关键能力]:无线力矩采集；光电角度同步采样；自动换算国标操作力；设备/标准双曲线存储分区；密码保护标准曲线；20000组记录存储；现场可选配刚接触角度检测

[供电规格]:主机内置24V/4AH锂电池，AC220V充电；力矩传感器内置3.7V锂电池

[性能参数]:力矩0-300N·m；功率0-2kW；无线距离≥10m；电池续航≥6h；-10~40℃工作温度；主机5kg

[危险禁忌]:触摸屏使用专用笔；光电支架不能吸附机构箱体；手摇力矩保持匀速；禁止手动修改U盘生成文件名；传感器校准仅限专业人员；标准曲线操作需要密码；禁止私自拆机维修
