ED0612型蓄电池放电检测仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0612

【设备名称】：蓄电池放电检测仪

【数据来源】：原厂说明书doc

【标签】：铅酸蓄电池组，在线监测，恒流恒功率放电，容量快测选配，单体电压采集，无线/有线单体模块，SD卡存储，RS232，多机并机扩容，上位机报告生成

ED0612蓄电池放电检测仪面向12V-600V铅酸蓄电池组维护检测，适配2V/6V/12V单体电池，满足变电站、UPS配套蓄电池日常运维检测需求。整机采用7寸彩色触摸屏，支持有线、无线两种单体电压采集模块；具备蓄电池在线状态监测、离线恒流/恒功率放电试验，选配容量快测功能；支持多台设备RS485并机扩容放大放电电流；内置多重过压、过流、过热保护；数据支持本机内部存储、SD卡外部存储，搭配PC上位机软件实现数据分析、报告自动生成。强风冷散热结构，机身轻量化，适合机房现场蓄电池检测作业。

技术指标：

1、单体电压测量：适配2V/6V/12V电池；2V、6V分辨率0.001V，12V分辨率0.01V；电压整体测试精度0.5%。

2、整组电压：分机型48V档0-60V，220V档0-285V；分辨率0.01V。

3、放电电流：2-150A/300A/30A/60A多机型，可并机扩容；电流控制精度0.1A，电流测试精度1%。

4、恒流工作电压：48V机型40-56V；220V机型180-280V。

5、供电：AC220V±15%，可选交直流供电；散热为强制风冷。

6、存储通讯：SD卡、内部存储；RS232、RS485并机接口。

7、整机尺寸重量：不同规格440×225×300mm～480×225×410mm；重量＜10.5kg～13kg。

8、单体采集模块：分为6节、24节两种；支持有线USB、无线天线通讯；无线模式适用距离1-20m，避开强电磁屏蔽环境；模块供电8-18V。

硬件面板与组成：

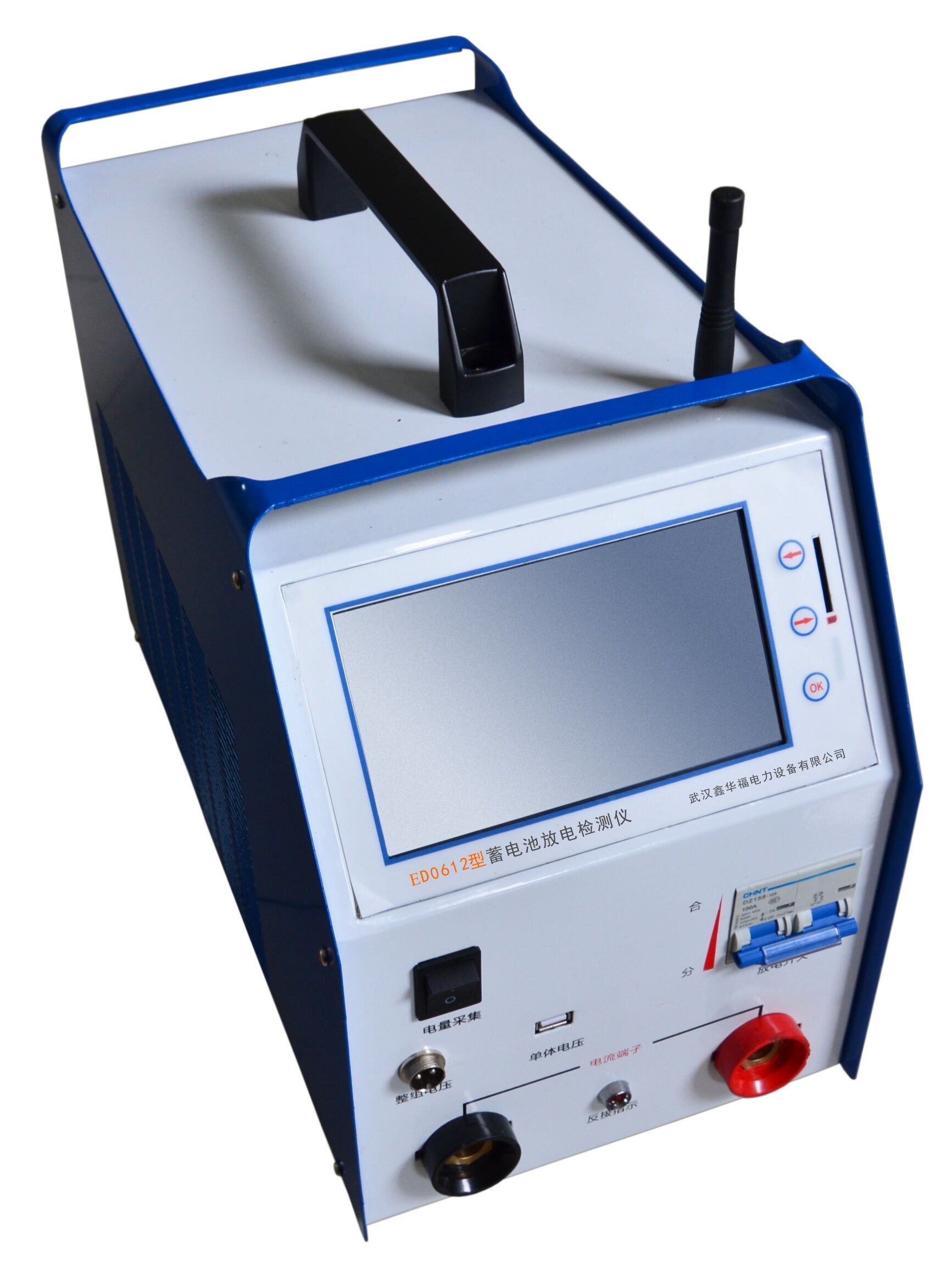

主机：7寸触摸彩屏，备用实体按键；无线天线；SD卡槽；电源开关；整组电压采集接口；放电开关；大电流放电输出端子；反接告警指示灯；后部电源接口、电量采集器接口、RS232、RS485并机接口。

选配配件：单体电压采集模块（24节/6节）、采集线束、天线、电量采集器、电源线。

主要测试功能：

1、在线监测：电池组浮充、均充、在线放电状态下，持续采集整组电压电流、单体电压、充放容量；可设置电压上下限报警，可设置监测时长，数据持续记录。

2、放电测试（离线）：恒流、恒功率两种放电模式；可设置放电电流、放电时长、放出容量、整组终止电压、单体终止电压；单体电压可设置“报警”或者“直接终止测试”；满足任一终止条件或人工干预即可停止测试；测试过程可修改参数；仪器具备反接告警保护。

3、容量快测【选配】：3-20分钟快速评估单体内阻、预估电池容量，判别电池正常/落后/劣化状态。

4、多机并机：RS485总线，设置主机-从机模式，多台并联实现更大放电电流输出。

5、系统管理：系统时间设置、触摸屏五点校准、单体模块地址维护、恢复出厂设置、存储参数配置（存储间隔5s起）。

6、数据管理：内部存储（最多5-10组）、SD外部存储（最多999组）；支持单条/全部导出、删除；可查看电压表格、电压趋势柱状图、电压曲线。

7、上位PC软件：读取SD卡导出的数据；查看曲线、数据分析，自动生成测试报告文档。

接线规范要点：

1、接线顺序：接线【先接仪器端，再接电池端】；拆线【先拆电池端，后拆仪器端】；放电电缆红正黑负严禁反接，反接会触发告警。

2、单体采集模块：从1号模块顺序编号；模块数量=总电池节数÷单模块最大监测节数，有余数模块数量加1；从电池组负极开始顺序接线；每个单体模块需要独立8-18V供电，2V电池取5节、6V取2节、12V取1节电池供电。

3、无线通讯：天线接好，远离强电磁屏蔽环境；有线模式使用USB线缆连接主机与采集模块。

4、并机：RS485互联，一台设置为主机其余设置从机，仅主机接单体与整组电压采集。

操作流程简述：

在线监测

1、接好单体采集模块、整组电压采集线；主机上电。

2、设置机房编号、电池组参数、报警阈值、监测时长。

3、确认接线无误启动监测；超限声光报警，可静音；可查看单体表格与柱状图；时间到或者手动退出停止监测；测试完成按顺序拆线。

放电试验

1、单体采集、整组电压采集、大电流放电电缆全部接好，放电开关置于分位。

2、设置机房编号、电池规格、放电模式、各项终止保护条件。

3、合上放电开关，确认后启动放电；实时查看整组、单体数据；达到终止条件自动停机。

4、停机后仪器强制散热，散热完成再关机，禁止散热阶段直接断电；按规范顺序拆线。

容量快测（选配）

接线同放电测试，录入电池参数，启动，数分钟完成内阻与容量评估，查看结果。

重要注意事项：

1、放电结束仪器进入强制散热流程，散热未完成严禁直接切断电源，防止功率器件损坏。

2、无线单体模块不可用于金属屏蔽、强电磁干扰场地；无线通信距离控制1-20米。

3、单体采集模块必须独立供电，严格按照电池负极起始顺序接线，多余采集线束悬空不短接。

4、放电电缆严禁正负极接反，仪器具备反接告警保护。

5、SD外部存储最小记录间隔5秒，内部存储最小间隔1分钟；重要测试建议SD卡存储备份。

6、并机必须正确区分主机、从机，从机不接电压单体采集。

7、设备内部无用户可维修部件，故障联系厂家售后，禁止私自拆机。

保修条款：发货起三个月产品缺陷包换；三年免费维修；三年以上有偿终身维修；人为磕碰、进水、错接线、私自拆机不在保修范围。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

[设备类型]:蓄电池放电综合检测仪

[设备型号]:ED0612

[核心用途]:铅酸蓄电池在线状态监测；离线恒流/恒功率放电试验；选配快速容量内阻评估；有线/无线单体电压采集；支持多机RS485并机扩容；SD卡+本机存储；上位机软件分析生成电池测试报告；多重过压过流过热、反接告警保护

[显示交互]:7寸彩色触摸屏；备用实体按键；表格查看单体电压；电压柱状图；电压时间趋势曲线；参数设置界面；报警提示声光告警；可静音告警

[工作模式]:在线监测；恒流放电；恒功率放电；选配容量快测；主从机并机模式；系统参数配置；数据查看导出删除；触摸屏校准；模块地址维护

[关键能力]:支持2-600V蓄电池组；单体2V/6V/12V兼容；有线无线采集模块可选；反接保护；多重终止保护条件；SD卡最大999组记录；上位机自动输出报告；强制风冷散热

[供电规格]:AC220V±15%，可选交直流供电

[性能参数]:电压精度0.5%；电流精度1%；放电电流多机型2-300A可并机扩容；单体模块供电8-18V；无线通讯距离1-20m

[危险禁忌]:放电停机后必须等待仪器散热完毕才可断电；放电电缆严禁极性接反；无线模块避开强电磁屏蔽；单体模块需要独立供电；严格遵守先仪器后电池接线、先电池后仪器拆线；禁止私自拆机维修
