ED0304B型真空开关真空度测试仪设备知识库

【文档类型】：设备操作知识库

【设备型号】：ED0304B

【设备名称】：真空开关真空度测试仪

【数据来源】：原厂说明书doc

【标签】：真空灭弧室，磁控放电法，不拆卸测量，真空度检测，10-5~10-1Pa，励磁线圈，管型拨码选择，检漏定量测试，本机打印

ED0304B型真空开关真空度测试仪在ED0304A型基础上升级改进，采用磁控放电测试原理，配备新型外置励磁线圈，无需拆卸真空灭弧室即可现场完成真空度检测；遵循JB8738-1998《3.6-40.5KV交流高压开关用真空灭弧室》标准，真空灭弧室内部压力合格阈值应低于6.6×10-2Pa。区别于仅能识别严重劣化的工频耐压法，本仪器可检出10-2~10-1Pa区间的早期真空度劣化问题；依靠微机同步控制采集，测试灵敏度可达10-5Pa，广泛用于电力、钢铁、石化、煤炭、铁路等行业真空开关设备检测。

技术指标：

1、检测对象：各类真空开关灭弧室；采用不拆卸磁控励磁线圈测量方式。

2、测量范围：10-5～10-1 Pa；全量程测量精度±10%。

3、磁场电压：1700V；脉冲电场高压：30kV。

4、测试条件：灭弧室保持实际工作开距。

5、使用环境：-20℃～+40℃。

6、整机重量24kg；外形尺寸410×320×370mm。

7、采样部件：磁控励磁线圈。

测试原理：

将真空灭弧室触头拉开至正常开距，施加脉冲高压；外置励磁线圈产生同步脉冲磁场，灭弧室内电子在电场与磁场共同作用下做螺旋运动，碰撞残余气体分子产生离子电流；离子电流大小和管内残余气体密度（真空度）成对应比例。仪器调取对应管型标定曲线，通过离子电流换算得到灭弧室真空度数值；新型侧包式励磁线圈，不用拆卸灭弧室，微机完成时序同步与数据处理，提升现场灵敏度。

面板与硬件组成：

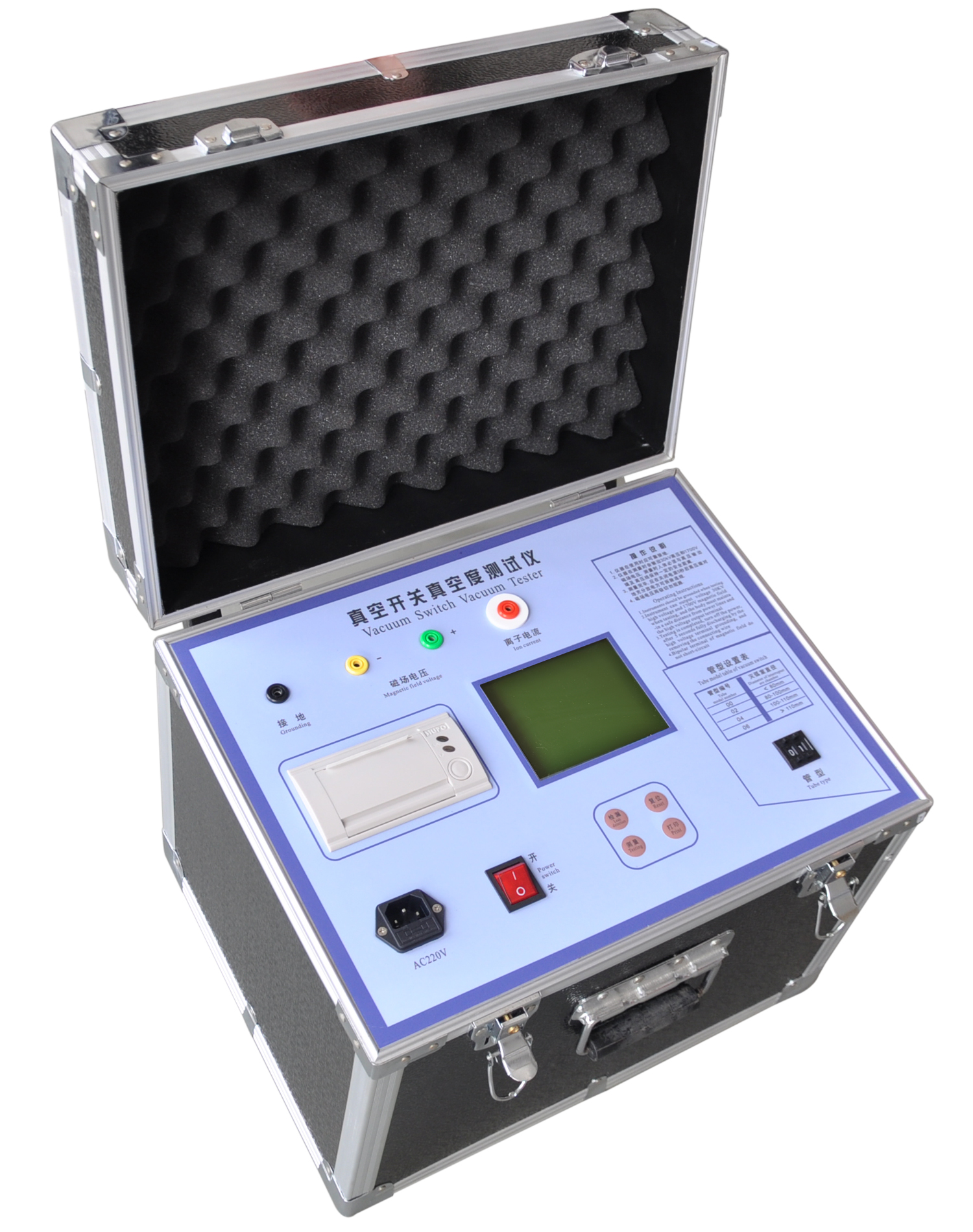

主机面板：检漏键、测量键、复位键、显示屏、微型打印机、管型拨码开关；

侧面接口：高压输出端子、离子电流输入端、磁场电压输出端子、保护接地端子；

配套：磁控励磁线圈、多根专用测试线缆、线圈吊带、弹性捆绑带、电源线、打印纸、说明书、出厂报告、保修卡。

管型选型（按灭弧室外径）：

-00号：管径＜80mm

-02号：80mm≤管径＜100mm

-04号：100mm≤管径＜110mm

-06号：管径≥110mm

>带外罩灭弧室，以护套外径作为选型依据。

主要测试功能：

1、检漏功能：初步判定灭弧室泄漏情况，严重泄漏无需做定量测试。

2、定量测量：自动充电施加电场、磁场电压，采集离子电流运算输出真空度；测量下限1.06×10-5Pa，优于该数值显示为＜10-5Pa；＞6.6×10-2Pa判定不合格；可本机打印测试结果。

3、消弧放电流程：测试后仪器内部电容自动放电；测试结束外部需对高压夹对地放电，消除残余静电。

完整试验操作步骤：

1、试验前期处理：真空断路器做好隔离绝缘；处理两端接地、互感器、避雷器、消弧电容、传感器，避免反向充电与泄露；灭弧室表面擦拭干净干燥；断路器分闸，保持正常触头开距。

2、安装励磁线圈：定位指示刻度对准灭弧室中间接缝，吊带与捆绑带固定牢靠，抵御脉冲冲击力，防止灭弧室受损。

3、接线：高压夹接灭弧室远离线圈一端；磁场电压线缆先接励磁线圈再接仪器；区分高压红电缆与普通黑电缆，严禁混用；仪器外壳可靠接地；高压输出线和离子电流线分开布置减少干扰。

4、拨码开关设置匹配灭弧室管型；接线全部复查无误，开机，按复位回到初始状态。

5、先执行检漏，初步排查泄漏；检漏合格再启动【测量】做定量真空度检测，可打印结果。

6、试验完毕：按检漏降低磁场电压，关闭电源；高压夹子对地充分放电；磁场电压端子线缆单根拆除，手不触碰裸露金属插件；完成全部拆线。

重要注意事项：

1、优先选择晴朗干燥环境测试，灭弧室表面必须清洁干燥，表面污秽会造成测试失真。

2、同一灭弧室两次测试间隔≥10分钟；建议单日测试不超过3次；防止管内电离气体未恢复，造成数据偏差。

3、必须先检漏，检漏合格再开展定量测量。

4、红颜色高压电缆不可接到普通端子；磁场电压输出严禁短路，会损坏仪器。

5、励磁线圈定位刻度对准灭弧室中缝；磁场电压线缆接线顺序：先接线圈、后接仪器；拆线相反，单根拆除，禁止触碰裸露接点。

6、测试过程人体严禁触碰高压、磁场电压输出部位；仪器外壳可靠接地；高压输出线与离子电流线分开走线规避干扰。

7、每次测试结束务必对地放电，消除电容残余高压，防范电击。

安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。

保修条款：发货起三个月缺陷包换；一年之内免费维修；一年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围，有合同约定以合同为准。

[设备类型]:真空开关真空度测试仪（磁控放电法）

[设备型号]:ED0304B

[核心用途]:真空灭弧室不拆卸现场真空度检测；磁控放电法；检漏+定量测量；按外径选择管型；打印测试报告；适用JB8738-1998标准

[显示交互]:主机显示屏；真空度数值科学计数法展示；微型本地打印输出；管型拨码档位选择；检漏/测量/复位按键操作

[工作模式]:检漏定性检测；定量真空度测量；仪器内部自动充电放电；人工外部对地消残压

[关键能力]:无需拆卸灭弧室；测量区间10-5~10-1Pa，全量程精度10%；脉冲电场30kV，磁场电压1700V；适配多种管径灭弧室；识别早期真空劣化缺陷

[供电规格]:AC220V市电供电

[性能参数]:脉冲高压30kV，磁场电压1700V；整机24kg；工作-20~40℃

[危险禁忌]:磁场电压输出严禁短路；红黑线缆不可混用；两次测试间隔不少于10分钟；测试后必须充分对地放电；励磁线圈定位对准中缝；先接线圈再接仪器；禁止触碰高压部位；灭弧室表面保持洁净干燥；禁止私自拆机维修
