防雷元件测试仪使用说明书

文章来源： 日期：2026-08-11

一、产品概述

本款防雷元件测试仪是专为氧化锌避雷器、压敏电阻、金属陶瓷二/三电极放电管、真空避雷管等各类过压防护元件研发的直流参数专用检测设备，除核心的防雷元件检测功能外，还可作为稳压、恒流电源拓展用于其他相关测试场景，是电力运维、防雷检测机构开展防雷元件性能校验的基础专用仪器。

二、核心性能特点

适配多类防雷元件检测：可精准完成氧化锌避雷器（压敏电阻）、金属陶瓷二电极放电管、三电极放电管、真空避雷管等各类过压防护元件的直流参数测量，同时可作为独立稳压、恒流电源拓展使用，适配更多相关测试场景。

完善的高压安全防护：内置高压短路保护、过流保护、高压预置、量程调节等多重安全功能，从硬件层面规避高压测试过程中的安全风险，保障设备与操作人员的双重安全。

内置自动自检功能：设备自带整机自检程序，开机后可快速完成核心测量回路的自校验，无需额外外接标准设备即可快速判断仪器是否处于正常工作状态。

高精度数字显示：测量数据由3 1/2 LCD数字直接显示，测量准确度高，长期运行可靠性好，测试数据直观易读，避免传统指针式仪表的读数误差。

极简面板操作设计：面板功能分区清晰，按键与旋钮布局合理，无冗余复杂操作，零基础操作人员也可快速上手完成测试。

便携轻量化设计：整机重量轻，体积小巧，便于携带至各类户外现场开展防雷元件的批量检测工作。

三、主要技术指标

压敏电阻测量指标

起始动作电压U1mA：测量范围0～1900V，工作误差≤±1％±1d，测试条件为1mA±5μA恒流输出。

漏电流I0.75U1mA：测量范围0～199.9μA，工作误差≤±2μA±1d，测试条件为0.75U1mA≤±2％±1d。

放电管测量指标

直流击穿电压Vsdc：测量范围8～1900V，工作误差≤±1％±1d，测试条件为电压上升速率100V/S±10%。

通用配套指标

绝缘电阻：≥10MΩ（500V测试条件下）；

耐压性能：AC 2kV 50HZ 1min，无击穿闪络现象；

工作环境温湿度：5℃～＋40℃，相对湿度≤85％RH；

储存环境温湿度：－10℃～＋50℃，相对湿度≤85％RH；

供电方式：支持AC 220V 50Hz交流供电，也支持DC 12V 0.5A直流供电；

整机功耗：10W，运行能耗低。

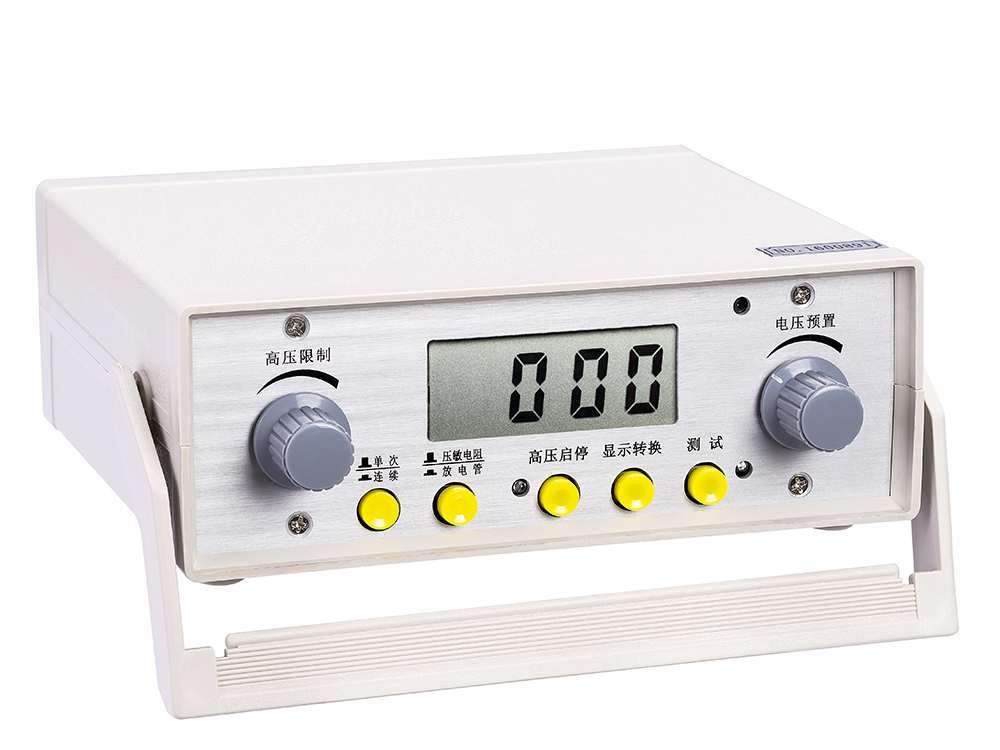

四、仪器操作面板说明

测试孔+：被测元件高压正极接入端口

测试孔-：被测元件高压负极接入端口

量程调节：设置测试电压的上限值，限定最高输出电压

LCD显示窗：实时显示当前测量的电压、电流数值

电压预置：设置测试电压的起始判定值，作为量程下限参考

单次/连续开关：切换单次测量与连续测量两种工作模式

功能选择开关：切换压敏电阻测试与放电管测试两种功能模式

高压指示灯：点亮时代表仪器高压回路处于开启状态

高压启动键：控制高压回路的开启与关闭

显示转换键：切换显示当前测试的电压值与电流值

测试键：启动单次测量流程，触发元件参数检测

放电指示灯：点亮时代表被测元件已击穿导通，同步提示漏流/击穿状态

五、标准化使用方法

电源接入

本机背面板设有外接交流电源三芯插座，可接入220V 50Hz交流电网电源，配套附件包含专用交流电源线。同时本机还设有外接直流电源12V/0.5A输入插孔，插孔芯线为“+”极，用户自备直流电源线时需严格注意正负极性与适配线径，避免接反损坏设备。

测试前准备

将仪器面板上的所有自锁按键开关全部置于高位，所有调节旋钮逆时针方向旋到尽头至最小位置，将配套测试线分别插入面板“+”“—”测试孔，将外部电源接入背板对应的电源插座/插孔。

打开仪器电源开关，仪器完成初始化后，显示器应稳定显示“000”，代表设备处于正常待机状态。

压敏电阻测试

量程设置

将“压敏电阻/放电管”选择开关置于高位（压敏电阻模式），“单次/连续”开关置于高位（单次模式），将“电压预置”旋钮顺时针方向旋到尽头至最大位置。点击高压键开启高压，高压指示灯点亮，显示器显示测试电压量程的上限值，调节“量程调节”旋钮至所需的测试范围上限值。

再调节“电压预置”旋钮选择所需的判定阈值，作为测试范围下限的判定参考，此时仪器实际的测试范围为0V～设定的量程上限值。

正式测量

将被测压敏电阻接入测量线，点击“高压启停”键，高压指示灯点亮，显示器立刻显示起始动作电压U1mA测试值，数值单位为“V”；按下“测试”键，约2秒后自动切换为漏流I0.75U1mA测试值，数值单位为“μA”，绿色漏流指示灯随漏流显示同步点亮，持续约2秒后自行消失。

若被测压敏电阻U1mA值低于电压预置值，接入后显示器显示的电压预置值将跌至其U1mA值附近，可直接点击“测试”键继续完成后续漏流测试；若被测压敏电阻U1mA值高于量程上限值，测试过程U1mA时段将显示预设的量程上限值，此时测试电流小于1mA，显示的测试数据无效，需重新调整量程上限后再进行测试。

如需连续批量测量，将“单次/连续”开关置于低位（连续模式）即可，注意需在高压开启前选择连续测量方式，选择后点击一次“测试”键即可启动连续测试流程。

自检与拓展功能

压敏电阻测试1mA值检查：选择“压敏电阻”测试模式，开启高压，将预置电压调节至10V以上，短接测试孔“+”“—”端，显示器应显示“000V”，按住“显示转换”键不放，屏幕应显示“1000μA”，代表1mA恒流回路正常。

压敏电阻测试0.75U1mA值检查：测试端开路，点击测试键进行测试时，显示器应显示量程上限值，红灯亮时段按住“显示转换”键，屏幕应显示量程上限值的0.75倍，代表分压回路工作正常。

测试过程中按住“显示转换”键不放，在U1mA测量时段可显示测试条件1mA的实际电流值，在I0.75U1mA测量时段可显示测试条件0.75U1mA的实际电压值。利用电压预置和量程调节功能，本仪器还可作为1999V/1mA直流稳压源和1mA恒流源使用，负载电流达到1mA时仪器可恒定输出1mA测试电流，配合“显示转换”键，可完成负载电压、电流V/I特性的测量。

放电管测试

量程设置

将“压敏电阻/放电管”选择开关置于低位（放电管模式），按照压敏电阻测试中的量程设置方法，完成测试量程的上限值与预置电压值设置。

正式测量

将被测放电管接入测试线，若绿色指示灯点亮，代表被测试品点火电压值Vsdc小于“电压预置”值，蜂鸣器同步鸣叫发出超下限提示，此时应及时撤下被测试品，否则放电管将被反复点火，影响元件寿命。

若绿色指示灯没有点亮，代表被测试品点火电压Vsdc值大于“电压预置”值，可点击“测试键”继续后续测试操作。

点击“测试”键后，测试电压以100V/S的恒定速率从电压预置值开始上升，至绿色指示灯点亮后，若蜂鸣器不鸣叫，显示器将直接显示测量得到的直流击穿电压数值；若蜂鸣器鸣叫，显示器将显示测量范围的上限值，代表被测试品的点火电压Vsdc值大于测量范围的上限值，未发生击穿点火，需重新调整量程上限后再测试。

绿色指示灯点亮和同步显示的测试值（超量程时伴随鸣叫声）持续约2秒后自行消失，仪器自动回复到预置状态。在绿色指示灯点亮期间即可撤下已测放电管，预置电压恢复后接入下一个待测放电管，即可快速开展下一次测试。

如需连续批量测量，将“单次/连续”开关置于低位（连续位），即可启动连续测量模式。

测试收尾流程

全部测试完成后，点击“高压”键关闭测试高压输出，将背面板电源开关置于“OFF”位关闭整机电源。如果使用外接DC 12V直流电源供电，测试结束后需及时撤除直流电源线。

六、安全操作注意事项

合理利用量程调节功能，尽可能将测试电压设置为接近被测元件的标称值，既可以降低测试能耗、延长仪器寿命，也能减少测试时间、提高工作效率，同时还可用于防雷元件的分组筛选、性能判定。注意预置电压调节范围为0V～1800V，量程电压调节范围为100V～1900V，量程设置或测试值超过1999V时，显示器将显示溢出信号“1”，提示超量程。

放电管测试的预置电压值就是100V/S速率上升电压的起始值，也就是测试范围的下限值；压敏电阻测试的预置电压仅作为量程下限值用于判定，实际的测试范围下限值始终从0V起始，二者逻辑不同，操作时注意区分。

预置电压设置必须低于量程上限电压，否则测试电压将处于量程上限值限制控制状态，在放电管测试时绿灯将被反复点亮，并伴随超量程声响提示，此时将预置电压降低即可恢复正常高压预置状态。

本机测试电压最高可达1900V，需保持仪器面板、测试线及工作台面的清洁与干燥，避免因泄漏电流、电弧、电晕现象引发测试数据出错。

必须采用二相三线电源插座，插座的保护地线应完好可靠接地，避免仪器外壳带电引发安全隐患。

操作人员必须采取必要的高压防护措施，测试过程中严禁直接触碰测试线金属裸露部分，防止高压电击伤人。
