六相微机继电保护测试仪使用说明书

文章来源： 日期：2026-08-11

一、产品概述

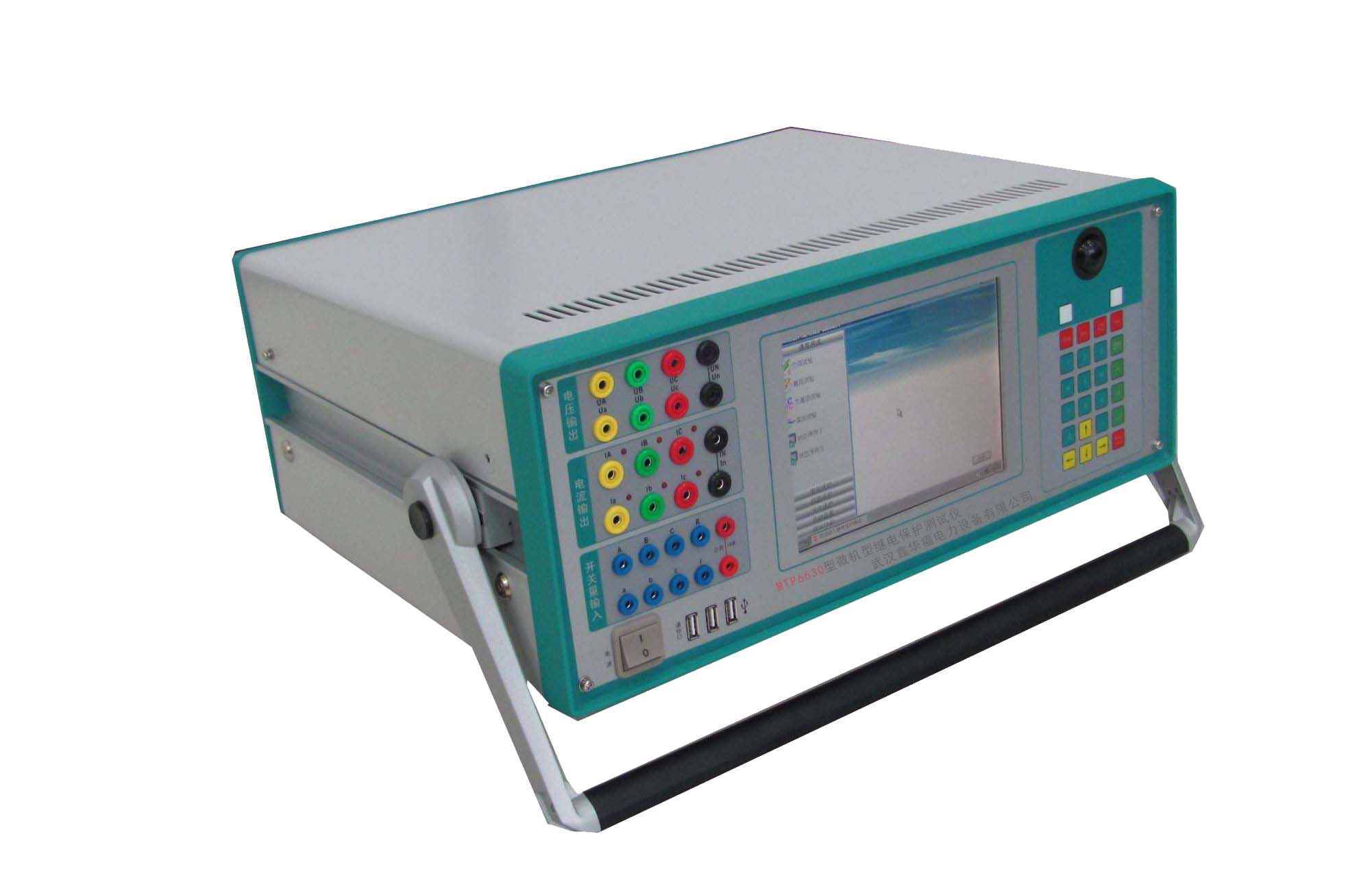

本款六相微机继电保护测试仪是面向电力系统继电保护专业研发的高精度专用测试设备，依托先进的数字信号处理技术与高保真线性功放架构，可灵活输出6相电压与6相电流，完美适配各类常规保护、三相变压器差动保护、厂用电快切与备自投装置的全场景校验需求，是当前继电保护调试、定期校验工作中的核心专用仪器。

二、核心主要特点

灵活的电压电流输出组合：设备支持6相电压6相电流输出，可任意切换为常规4相电压3相电流模式、6相电压模式、6相电流模式以及12相扩展输出模式，既完全兼容传统的各类继保试验方式，也能便捷完成三相变压器差动试验、厂用电快切和备自投试验等复杂校验工作。

稳定可靠的操作方式：装置直接外接笔记本电脑或台式机进行操作，运行流畅方便快捷，长期运行性能稳定，适配各类复杂现场的调试环境。

新型高保真线性功放：输出端全程采用高保真、高可靠性模块式线性功放，而非开关型功放，性能表现卓越。不会对试验现场产生高频、中频电磁干扰，而且保证了从大电流到微小电流的全量程区间内波形平滑、精度优良。

高性能主机架构：输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性度好。设备大量采用先进技术与精密元器件材料，经过专业化紧凑结构设计，整机体积小、重量轻、功能齐全、携带方便，开机即可投入工作，非常适配流动现场试验场景。

功能强大的配套软件：可完成各类自动化程度高的大型复杂校验工作，能便捷测试及扫描各类保护定值，支持故障回放、实时存储测试数据、显示矢量图、联机打印报告等功能，6相电流输出可轻松完成三相差动保护的全特性测试。

独立专用直流电源输出：装置内置一路110V及220V两档可调的专用直流电源输出，可直接为现场被试保护装置提供工作电源，无需额外外接直流试验电源。

完整丰富的外部接口：装置配备标准USB通讯口，可便捷与计算机及其他外部测试设备完成数据通信，实现测试数据的快速交互与共享。

完善的自我保护体系：散热结构设计科学合理，硬件保护措施可靠完善，具备电源软启动功能，软件支持故障自诊断以及输出自动闭锁功能，全方位保障设备与被试保护装置的运行安全。

三、装置硬件组成

数字信号处理器微机

装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法生成各相任意的高精度波形。采用一体化集成结构，各部件结合紧密，数据传输距离短，整机结构紧凑。彻底克服了传统笔记本电脑直接控制式测控仪中，因数据通信线路长、频带窄导致的输出波形点数少、波形失真大的问题。

D/A转换和低通滤波

选用高精度D/A转换器，从硬件层面保证了全量程范围内电流、电压的测量精度和线性度。由于波形拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的性能要求很低，因此设备具备优异的暂态特性、相频特性、幅频特性，可轻松实现精确移相、多阶谐波叠加，在高频率输出场景下也能保证极高的测量精度。

电压、电流放大器

相电流、电压全程采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到包含各类频率成分的波形，比如方波、各次谐波叠加的组合波形、故障暂态波形等，输出波形干净平滑，对邻近的二次设备无高频辐射干扰，可以高度逼真地模拟各类短路故障发生时的电流、电压真实特征。

功放电路采用进口大功率高保真模块式功率器件作为功率输出级，搭配精心优化设计的散热结构，具备充足的功率冗余和热容量。功放电路内置完备的过热、过流、过压及短路保护机制，当电流回路出现过流，电压回路出现过载或短路时，设备会自动限制输出功率，关断整个功放电路，并同步给出明确的告警信号提示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流软件限时机制：10A及以下输出时装置可长期连续工作，当电流超过10A时，软件限时自动启动，限时时间结束后，软件自动关闭功率输出并给出告警指示，且输出电流越大，对应的限时时长越短。

开入、开出量

装置配备8路开入和4路开出接口。开关量输入电路可同时兼容空接点和0～250V电位接点，电位输入模式下，0～6V判定为合位，11～250V判定为分位，开关量通道可便捷完成各相开关触头的动作时间和动作时间差的精准测量。开入部分与主机工作电源、功放电源等完全电气隔离，开入地为悬浮地，因此开入部分公共端与电流、电压部分公共端UN、IN等互不连通，避免不同回路的信号互相干扰。

开关量电位输入具备方向性，使用时需将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。现场接线时，应将开入公共端接＋KM，接点负端接开入端子，如果接反将无法正确检测开关量状态。开出部分为继电器空接点输出，输出容量为DC：220V／0.2A，AC：220V／0.5A，开关量输出与电压、电流、开入等各部分均完全电气隔离，各个开出量的动作逻辑在不同测试模块中有差异化定义，详细规则可查阅各模块配套的软件操作说明。

专用直流电源输出

装置在机箱底板上设置了一路专用可调直流电源输出，分为110V及220V两档，可作为现场试验辅助电源。该电源配套独立调节电位器，可在额定电压的80％－110％范围内连续调节，额定工作电流1.5A，既可以作为保护装置的直流工作电源，也可以作为跳合闸回路的试验电源。如果该电源出现过载或短路故障，会烧坏配套的2A／250V保险管，故障排除后直接更换对应保险管即可恢复正常使用。

四、试验安全注意事项

请勿在测试仪处于输出状态时直接关闭电源，避免关机瞬间输出异常波形导致现场运行的保护装置误动作。

开入量兼容空接点和0～DC250V电位接点，使用带电接点时，接点电位高端也就是正极必须接入公共端子＋KM，接反将无法正常采集开关量信号。

使用本仪器时，请勿堵住或封闭机身的通风散热口，常规使用场景下建议将仪器站立放置或打开底部支撑脚稍倾斜放置，保证散热通道通畅。

严禁将外部的交直流电源引入到测试仪的电压、电流输出插孔，否则会直接烧毁设备内部功放模块，造成不可逆的硬件损坏。

如果现场电磁干扰较强或试验安全要求较高，试验开始前，请将电源线的三芯接地端可靠接地，或直接将装置接地孔接入专用试验接地网。

如果使用过程中出现界面数据出错或无法正常输入等异常问题，可将Windows系统中“E:\继保\”路径下的“para”文件夹删除，重启运行程序后，界面所有参数将自动恢复至出厂默认值，快速排除软件配置异常问题。

五、标准化开关机步骤

开机步骤

将测试仪电源线插入AC220V电源插座，检查所有接线确认无误后，分别打开测试仪主机电源与外接计算机电源，设备启动后稍等片刻将进入启动方式选择界面，共有三个选项可供选择：

选择“Direct Run RelayStar without Restoring Disks”：直接启动Windows操作系统，自动进入“继保”软件主界面，这是日常试验的常规启动方式。

选择“Run RelayStar After Restoring Disks”：设备自动执行Windows操作系统恢复流程，整个过程大约需要4分钟，完成后会再次回到启动方式选择界面。该选项主要用于操作系统损坏无法正常启动时，将系统恢复到出厂状态，自动恢复过程不会丢失用户之前保存的试验报告数据，无需担心数据丢失，但不建议频繁使用该选项，避免占用过多试验准备时间。

选择“Only Start DOS For Checking System”：设备将进入DOS运行状态，该模式仅用于厂方技术人员调试设备使用。如果用户误进入该模式，直接关掉主机电源稍等数秒后重新开机即可。

启动方式可通过数字键1、2、3或上下方向键选择，需在5秒内完成选定，否则系统将自动默认进入选项1。Windows操作系统启动完成后会自动进入继保软件主界面，使用轨迹球鼠标或外接鼠标左键点击主界面上的各类功能试验模块图标，即可启动对应的试验工作。

关机步骤

关机时严禁直接关闭面板电源开关，必须先正常关闭计算机的Windows操作系统，等待屏幕提示可以安全关机时，再关闭设备面板上的电源开关。

使用轨迹球鼠标或外接鼠标移动光标，或按装置面板上的Esc键，逐一退出当前正在运行的各个功能试验单元，回到软件主界面后再次按下Esc键，屏幕会弹出关机确认对话窗口，需要关机选择“确定”键即可，无需关机选择“取消”键返回主界面。确认关机操作后，当屏幕出现“现在可以关闭电源了”的提示字样后，再关闭面板上的电源开关，完成安全关机操作，也可直接通过Windows操作系统的“开始”菜单执行标准关机流程。
