一、产品概述

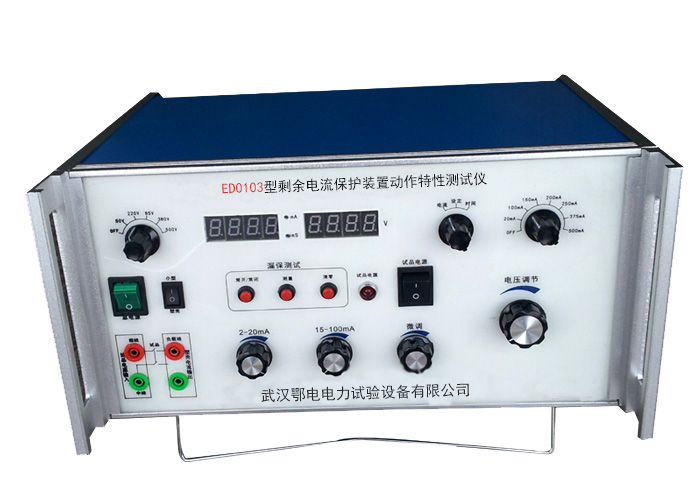

本款剩余电流保护装置动作特性测试仪是武汉鑫华福电力设备有限公司的改进型专用测试设备，完全符合GB6829—95第8.3条、GB16917.1—1997第9.9条中AC型交流脱扣器动作特性的验证要求，可完整覆盖国内绝大多数AC型脱扣器剩余电流保护器的所有动作特性检定项目，测量精度完全满足国标规定要求，是生产厂家、电器检测站、用电单位开展剩余电流保护器校验、检验、验收工作的专用标准测试仪器。

设备适配范围覆盖电子式2P断路器，以及电磁式1P+N、2P、3P、3P+N、4P全系列断路器，提供的模拟剩余电流可满足额定剩余动作电流500mA以下所有类型剩余保护器的测试需求。试验电压支持50V、220V、85V、380V、500V五档波段开关选择，每档电压均可连续平滑调节。剩余动作电流、动作时间测量采用数字化设计，通过三位半发光晶体数码管显示，保护器动作后测量数值可自动保持显示，无需试验人员赶在断电前快速读数，大幅降低现场记录失误概率。

设备正常工作条件：环境温度0℃~40℃，相对湿度20%~85%RH，无凝露、无强腐蚀性气体。

二、核心技术参数与指标

剩余电流输出：

可调档位：2~20mA、20~100mA两档，支持微调旋钮小范围精准调整

固定档位：150mA、200mA、250mA、375mA、500mA共五档

试品供电电压：50V、220V、85V、380V、500V五档，每档支持连续平滑调节

显示方式：三位半发光晶体数码管，动作后数值自动保持

测量分辨率：剩余电流0.01mA，动作时间1ms

测量量程：剩余电流20mA、200mA、2A三档，动作时间2s（超量程支持循环读数累计）

测量精度：剩余电流±1%，动作时间±0.2%读数+2ms±1字

仪器供电电源：AC220V±10%，整机最大功耗50VA

设备外形尺寸：410×255×200mm（长×宽×高，不含机脚与手把）

标配附件：1根电源线、4根专用测试线、1份原厂使用说明书

三、标准化操作流程

1. 动作电流值测量

接通测试仪总电源开关，确认仪器电源指示灯正常点亮。

将测量功能选择开关拨至“电流”位置，把三个电流调节旋钮全部旋转至最左侧归零位置，拨动电流选择开关选定与预估动作电流匹配的量程档位。

拨动电压选择开关至被试品所需的电压档位，调节电压调节旋钮，使输出电压精准达到试品要求的额定电压值。

按规范完成接线：测试端子{15}接试品电源输入端L相，{16}接试品电源输入端N相，{17}接试品L相输出端，{18}接试品N相输出端。

电流极性开关选择L或N对应档位，拨至OFF位置将无电流输出，随后手动将被试保护器合闸。

打开输出电源开关，缓慢顺时针调节电流旋钮，直至保护器自动分断，此时显示屏上保持的数值即为该试品的剩余动作电流值，测试完成。

2. 动作分断时间测量

完成上述电压、量程的基础设置后，将功能选择开关拨至“设定”位置，调节电流调节旋钮，使显示屏读数达到试验预设的剩余电流值。

将功能选择开关切换至“时间”位置，按下清零按键，确认显示屏读数归零显示为“000”。

确认设备上的常开/常闭按钮拨至常开位置，手动将被试保护器合闸，按下测量按键，保护器自动分断后，显示屏上的读数即为该试品的剩余电流动作分断时间，测试完成。

四、计量校正规程

剩余电流精度校验：

接通仪器总电源，将功能选择开关拨至“电流”位置，电流极性开关选择L或N档位，将经计量校准的标准电流表接入测试插孔{15}与{17}（或{16}与{18}），电流选择开关选定对应量程档位，缓慢调节电流调节旋钮，逐点分段完成全量程电流精度校对。

动作分断时间精度校验：

将功能选择开关拨至“设定”位置，调节电流至预设值后切换至“时间”位置，按下清零按键确认读数归零，电流极性开关选择对应档位，将经计量校准的标准毫秒计电平输入端接入测试插孔{15}与{17}（或{16}与{18}），按下测量按键，逐点分段完成全量程时间精度校对。

五、安全操作与日常维护注意事项

测试前确认仪器可靠接地，高压测试档位下严禁触碰裸露的接线端子，防止发生触电事故。

严禁长时间在500V高压档位下空载运行，避免仪器内部功率器件过热损坏。

每年送有资质的计量机构完成剩余电流、动作时间参数的校准，保证测量结果符合量值溯源要求。

设备长期闲置时，放置在干燥通风的环境中，每3个月通电运行1小时，避免内部精密电路受潮锈蚀。
