变压器直流电阻测试仪使用说明书

文章来源： 日期：2026-08-10

一、产品概述

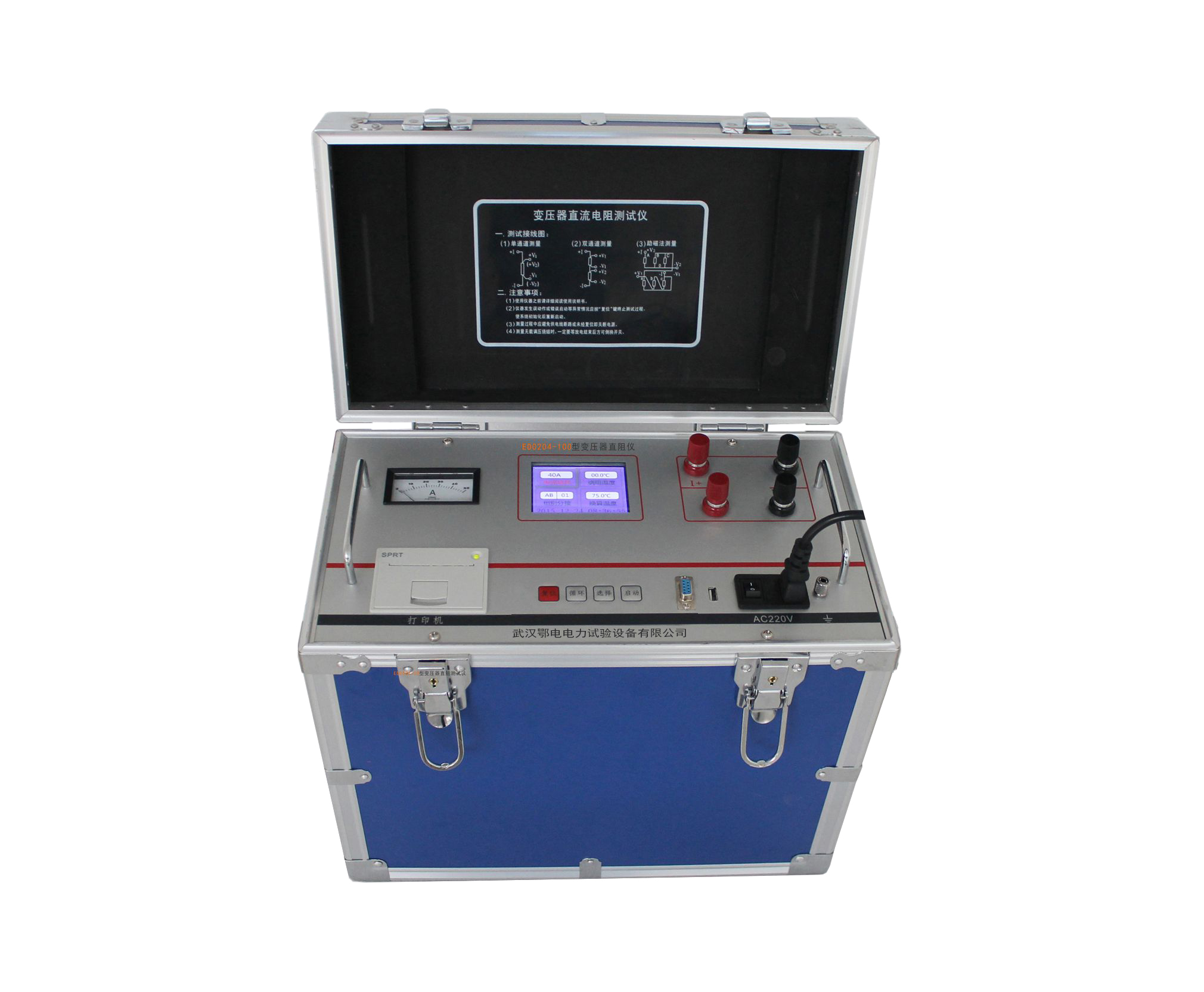

变压器直流电阻测试仪（简称直阻仪，也叫感性负载直阻仪）是电力试验体系中必不可少的核心检测设备，是传统直流单、双臂电桥的高精度换代产品，按输出电流可分为1A、2A、3A规格，最大输出电流可达100A。本款1A规格直阻仪采用精密恒流电源处理技术，搭配双LCD显示设计：四位半LCD显示最终电阻测量结果，三位半LCD显示当前环境温度或输出电流值，强光环境下仍可清晰读数；内置自动放电功能，从根源上避免感性负载断电时产生高压电弧，具备测试速度快、测量精度高、抗干扰能力强、体积小巧、不受人为操作误差影响等核心优势，测量速度比传统电桥快100倍以上。

设备内置12V可充电电池组，充满电后可持续连续使用8小时，同时支持外接220V交流供电，完全适配变电站现场、野外山林等各类复杂作业场景，是测量电力变压器等各类感性负载直流电阻、低压开关接触电阻、电线电缆或焊缝接口电阻的理想专用测试仪器。

二、核心技术参数

执行标准：DL/T845.3-2004《电阻测量仪 第3部分：直流电阻测试仪》、DL/T967-2005《回路电阻测试仪与直流电阻快速测试仪检定规程》

适用环境：环境温度0℃~40℃，相对湿度≤85%RH，无凝露、无强腐蚀性气体

测量档位：共6档量程，覆盖1μΩ~2kΩ全区间

各档位对应参数：

1μΩ~20mΩ：恒流输出1A

20mΩ~200mΩ：恒流输出1A

0.2Ω~2Ω：恒流输出1A

2Ω~20Ω：恒流输出100mA

20Ω~200Ω：恒流输出10mA

200Ω~2kΩ：恒流输出1mA

测量精度：0.2级

最高分辨率：1μΩ

供电方式：内置12V可充电电池组，支持外接AC220V市电供电

设备外形尺寸：360×340×170mm³

整机重量：7.3kg

三、核心功能特点

测试速度极快‌：最大输出充电电流可达1A，可高效补偿大电感设备的电流惯性，快速加速变压器铁芯饱和，大幅缩短充电等待时间，测试效率比传统单、双臂电桥快数百倍。

测量准确度高‌：采用先进的四端子测量法，搭配高性能恒流电源技术，保证感性负载充电电流全程稳定，抗感能力与抗干扰能力极强，同时选用进口优质元器件，测量结果重复性好、准确度高。

测量量程覆盖广‌：完整覆盖1μΩ~2kΩ的电阻测量区间，可同时满足变压器绕组直流电阻、开关接触电阻、线缆接头电阻等多类测试场景需求。

交直流双供电设计‌：内置大容量可充电电池组，无需外接电源即可完成现场测试，整机为便携式轻量化设计，携带与野外作业使用都极为便捷。

安全防护完善‌：内置自动放电功能，测试完成后自动对感性负载残余电荷进行泄放，避免操作人员触碰试品时被残余高压电弧灼伤。

四、标准化操作流程

确认被试变压器完全断电，所有绕组的对外连接全部拆除，将仪器的测试线对应接至被试绕组的两个测试端子，确认接线牢固无松动，仪器可靠接入试验接地网。

根据被试绕组的预估电阻值，手动选择对应的测试电流档位，确认档位与预估电阻值匹配，避免小电阻档位下电流过大损坏试品。

接通仪器电源，开机完成自检，确认显示屏所有显示内容正常无异常报错。

点击启动测试按键，仪器自动输出恒流电流，待充电过程完成、测量数值完全稳定后，直接读取显示屏上的最终电阻测量结果，同步记录当前环境温度值，用于后续将电阻值换算至75℃的标准参考温度。

测试完成后，等待仪器自动完成放电流程，确认放电指示灯完全熄灭后，再拆除测试接线，切换至下一个绕组的测试。

所有绕组测试全部完成后，将仪器关机，整理测试线与设备，完成本次试验作业。

五、安全操作与日常维护注意事项

严禁在变压器带电状态下开展测试作业，试验前必须确认变压器所有侧都有明显的断开点，防止反送电引发安全事故。

测试大电感的大型变压器绕组时，必须等待仪器完全完成自动放电后再触碰试品，严禁中途强行断电拆除接线，避免残余高压电弧伤人。

长期闲置时，每3个月对内置电池组进行一次完整充放电，避免电池亏电损坏，影响后续现场使用。

每年送有资质的计量机构完成电阻测量精度的校准，保证测量结果符合量值溯源要求。

测试线的接触端子要定期打磨清洁，避免端子氧化导致接触电阻过大，引入额外测量误差。
