特种变压器变比组别测试仪产品使用说明

文章来源： 日期：2026-06-24

一、产品概述

根据IEC及国家有关标准规定，变压器变比试验是电力变压器生产、用户交接和检修过程中的必做项目，可有效监督产品质量，防止匝间短路、开路、连接错误、调压开关内部故障或接触故障等问题。

本仪器为我公司自主开发的多功能台式全自动变比测试仪，是国内首款支持盲测的手持式变比组别测试仪——在不知道被测变压器任何铭牌参数的情况下，仍可准确测量变比值、组号及相角。仪器可适应各种大中小型变压器的变比测试需求，包括Z型变、整流变、电炉变、非整点移相变、牵引变、斯科特及逆斯科特变压器等，是目前国内变比测试领域技术最先进、测试项目最完善、测量参数最全面的测试仪。

二、适用范围

电力变压器生产出厂检验

用户交接试验

检修试验

特种变压器（Z型变、整流变、电炉变、移相变、牵引变、斯科特及逆斯科特变压器等）变比组别测试

三、结构与外观

3.1 整体结构

仪器由主机和配件箱两部分组成。主机为仪器核心，所有电气部分均内置于主机内部，采用手持式注塑机箱，坚固耐用。配件箱用于放置测试导线及工具。

3.2 面板布局

左侧上部：变比测试航空插头，含高压侧、低压侧端子

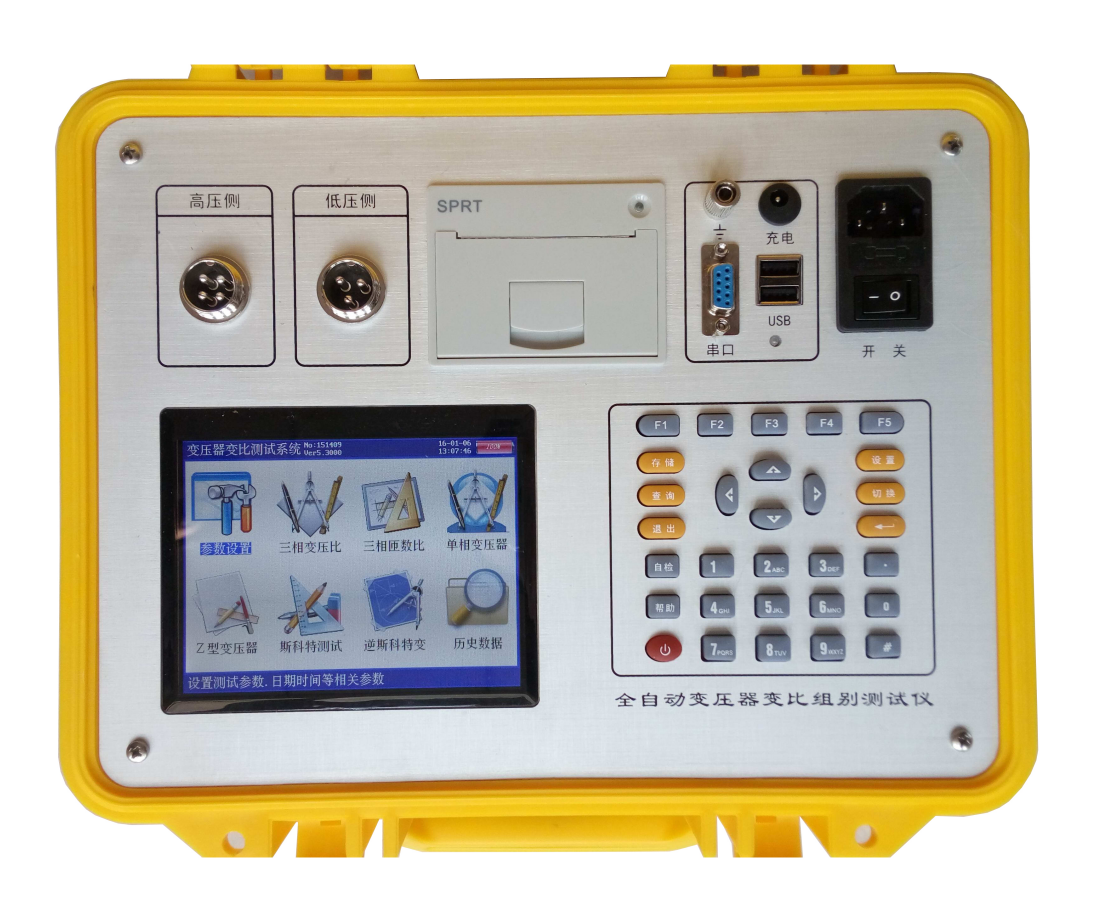

左侧下部：5.6寸高清真彩液晶显示屏

右侧下部：标准30键控制键盘

右侧上部：打印机接口、接地端子、充电口、USB接口、RS232接口、电源线插口、工作开关

四、功能特点

1. 真正三相测试:单相电源输入，内部数字合成三相标准正弦波信号源，经高保真功率放大器输出三相测试电源。失真度小于0.1%，对称度优于0.05%，测试结果等效性好，不会出现组别误判。

2. 功能强大:支持单相测量与三相绕组自动测试，单相、三相均可测量极性与相角。一次完成AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数测量，并自动识别组号。

3. 相角测量:准确测量高、低压侧之间的相位角，可对非整点变压器进行变比和角度测量。

4. 六角图显示:测试结果以数字和六角矢量图同步显示，可直观判断变压器连接组别情况。

5. 盲测功能:无需选择接线方式，无需选择接线组别。测量Y/△、△/Y变压器无需外部短接，仪器根据测试内容自动切换接线方式，可对无铭牌变压器进行变比和组号测量。

6. 分接测试:快速测量各分接开关位置的变比及变比误差。额定变比只需输入一次，无需反复输入即可计算各分接位置的变比误差。

7. 双模式测量:同时支持匝数比测量和运行电压变比测量。运行变比更真实地反映变压器在实际运行状态下的电压变比数值。

8. 抗振性好:采用军品接插件，增强了仪器的抗振性能。

9. 高清显示:5.6寸高清真彩液晶屏，数据与矢量图显示直观细腻。

10. 抗干扰能力强:测试源为数字合成标准正弦波源，失真度小于0.1%，不受工作电源质量影响。

11. 携带方便:体积小、重量轻，便于现场使用。

12. 超长续航（可选）:可选装高容量锂离子充电电池，现场无需外接电源即可完成测试。一次充满电可连续进行800次以上测量。

五、数据存储与管理

内置大容量掉电不丢失数据存储器，最多可扩展存储1000组现场校验结果

提供后台微机管理软件，通过U盘将结果转存至计算机

支持生成报表、打印输出，实现微机化管理

六、键盘说明

键盘共30个键，包括：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、回车、自检、帮助、数字1~9、数字0、小数点、＃、F1、F2、F3、F4、F5。

各键功能如下：

↑、↓、←、→键：光标移动键。主菜单中用于移动光标选择功能；参数设置时上下键切换选项，左右键修改数值。

确认键（软开关）：主菜单下按此键展开子目录，子目录下按此键进入选中功能；参数输入时用于开始和结束输入。

退出键：返回键。非参数输入状态下，按此键直接返回主菜单。

回车键：确认键，用于使设置参数生效或进入所选界面。

存储键：将当前测试结果以记录形式保存。

查询键：浏览已存储的记录内容。

设置键：在主菜单下按此键直接进入参数设置界面。

切换键：出厂调试用，用户无需使用。

自检键：保留功能，暂不启用。

帮助键：显示帮助信息。

数字键（1~9、0）：用于参数输入，同时兼具字母输入功能（2=ABC、3=DEF、4=GHI、5=JKL、6=MNO、7=PQRS、8=TUV、9=WXYZ）。

小数点键：参数设置时输入小数点。

＃键：保留功能，暂不启用。

F1~F5键：辅助功能快捷键，用于快速进入辅助功能界面或执行相应操作。

七、注意事项

首次使用前请确认设备接地可靠，检查漏电保护功能是否正常。

测试过程中请勿带电插拔航空插头，避免损坏端子。

长期不使用时，请定期充电并妥善存放于配件箱内。

如遇异常，请立即关闭工作开关并断开电源。

本说明书内容依据IEC及国家相关标准编制，技术参数以实际设备为准。
