继电保护校验仪使用说明书

文章来源： 日期：2026-06-23

一、产品概述

继电保护校验仪是保证电力系统安全可靠运行的重要测试工具。随着现代电力系统规模不断扩大，对运行管理的可靠性、高效性要求持续提高，继电保护测试工作变得更加频繁和复杂。

本装置是在参照电力部颁发的《微机型继电保护试验装置技术条件（讨论稿）》基础上，广泛听取用户意见，总结国内同类产品优缺点，充分应用现代微电子技术实现的新型小型化微机继电保护测试仪。

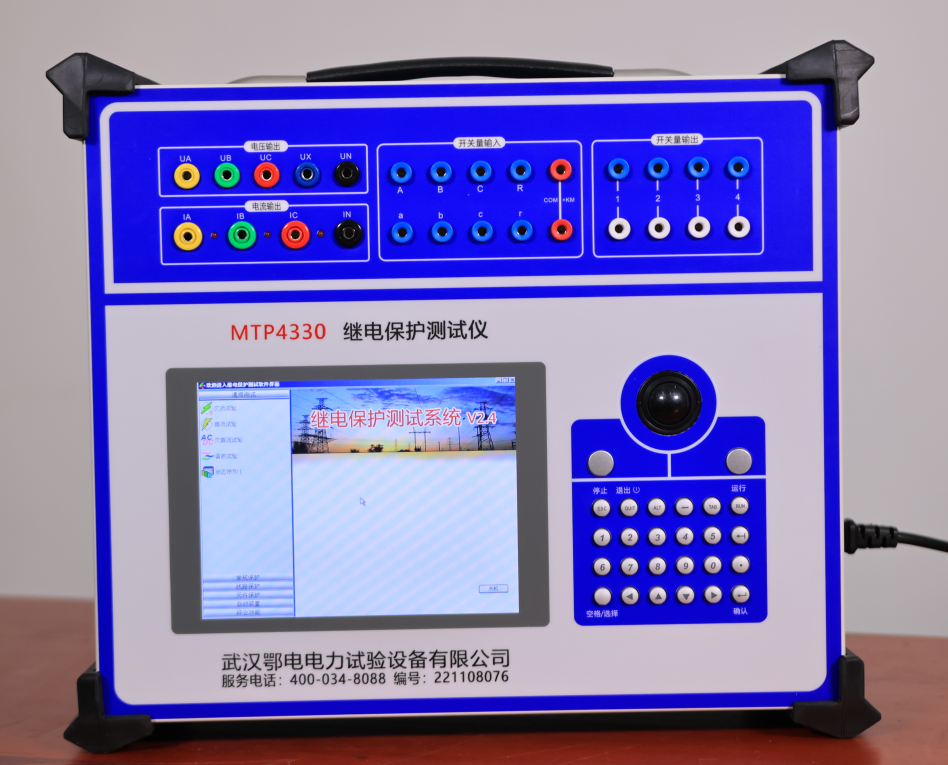

装置采用单机独立运行，亦可联接笔记本电脑运行。主机内置新一代高速数字信号处理器、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器及旋转鼠标控制器。

单机独立操作即具有很强功能，可完成大多数试验；联接电脑运行则具有更强大的操作功能。体积小、精度高，兼具大型测试仪的优越性能与小型测试仪的小巧灵活，性能价格比高。

二、装置主要特点

1. 智能型主机，波形保真度极高

主机采用高速高性能数字信号处理器，运算速度快，传输频带宽。对基波可产生每周波360点的高密度拟合正弦波，为目前同类输出方式中的最高水平。谐波输出时，即使对6次谐波、300Hz也可达到每周波60点的高密度，波形保真度极高，失真极小。

2. 单机独立运行

装置通过旋转鼠标和大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

3. 联接电脑运行

通过Windows 98平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作。可方便地测试及扫描各种保护定值，实时存储测试数据，显示矢量图，绘制故障波形，联机打印报表等。

4. 16位DAC芯片

16位高分辨率确保拟合波形精度高、线性度好，小信号输出亦保证极小失真。

5. 大屏幕LCD显示屏

采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，直观清晰。

6. "傻瓜式"操作

采用先进的"旋转鼠标"控制器，大大简化操作结构，操作简便、快捷，容易掌握。

7. 新型高保真功放

输出级采用新型大功率模块式高保真功放部件，既可作电流输出也可作电压输出。每相电压可输出高达AC100V，电流三并输出高达AC90A。精度好，可靠性高。

8. 电流、电压直接输出

相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加0～6次谐波。

9. 自我保护

采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，具备一定的故障自诊断及闭锁功能。

10. 接点丰富

具有7个接点输入和2个空接点输出。输入接点为空接点和0～250V电位接点兼容方式，可智能自动识别。

11. 主机一体化结构

只用交流220V电源，开机即可工作。体积小，重量轻，易携带，流动试验方便。

12. 性价比高

属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。

三、技术参数

数字信号处理器：新一代高速DSP

DAC模块：真16位

显示屏：320×240点阵大屏幕LCD，全中文汉化显示

相电压输出：最高AC100V

电流输出：三并输出最高AC90A

基波输出密度：每周波360点

谐波输出密度：每周波60点（6次谐波、300Hz）

接点输入：7个（空接点/0～250V电位接点兼容，智能识别）

空接点输出：2个

电源：AC220V

谐波叠加：0～6次

四、适用范围

电流继电器检定

电压继电器检定

反时限继电器检定

功率方向继电器检定

阻抗继电器检定

差动继电器检定

低周继电器检定

同期继电器检定

频率继电器检定

直流继电器检定

中间继电器检定

时间继电器检定

微机保护装置检定

整组故障模拟试验（瞬时性、永久性、转换性故障）

五、操作方式

方式一：单机独立操作

通过旋转鼠标在大屏幕液晶屏上完成所有操作，全中文界面，可完成现场大多数试验检定工作。

方式二：联接电脑操作

通过笔记本电脑运行Windows 98平台中文操作软件，可进行更大型、更复杂、自动化程度更高的校验工作，支持数据存储、矢量图显示、故障波形绘制、报表打印等功能。

六、厂家信息

产品类型：微机继电保护校验仪

设计定位：跨专业联合设计，综合多专业先进科技成果

核心优势：兼具大型测试仪性能与小型测试仪价位

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：4000348088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
