一、概述

过电压保护器测试仪广泛用于各种电气设备工频放电电压的测试，尤其对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特功效。

本仪器采用新型特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，提示试验者并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

仪器集工频高压电源、测量、控制系统为一体，浓缩在一个机箱内，具有体积小、重量轻、防震耐摔、操作简单、携带方便的特点。

二、技术指标

输出电压：0 ～ 40KV（有效值）

输出电流：0 ～ 25mA

检测放电方式：波形检测和付立叶变换方式

准确度：

电压：±（读数 × 2% + 0.1）

电流：±（读数 × 2% + 0.1）

高压切断时间：小于 0.2 秒

电压分辨率：0.01KV

电流分辨率：0.01mA

输入电源：180V ～ 270VAC，50Hz / 60Hz ±1%，市电或发电机供电

计算机接口：标准 RS232 接口

环境温度：-10℃ ～ 50℃

相对湿度：＜90%

三、性能特点

采用波形检测和付立叶变换方式时刻监测放电电流，监测到放电电流时立即记录此刻高压，并在 0.2s 内切断高压电源。测试结果精度高，便于实现自动化测量。

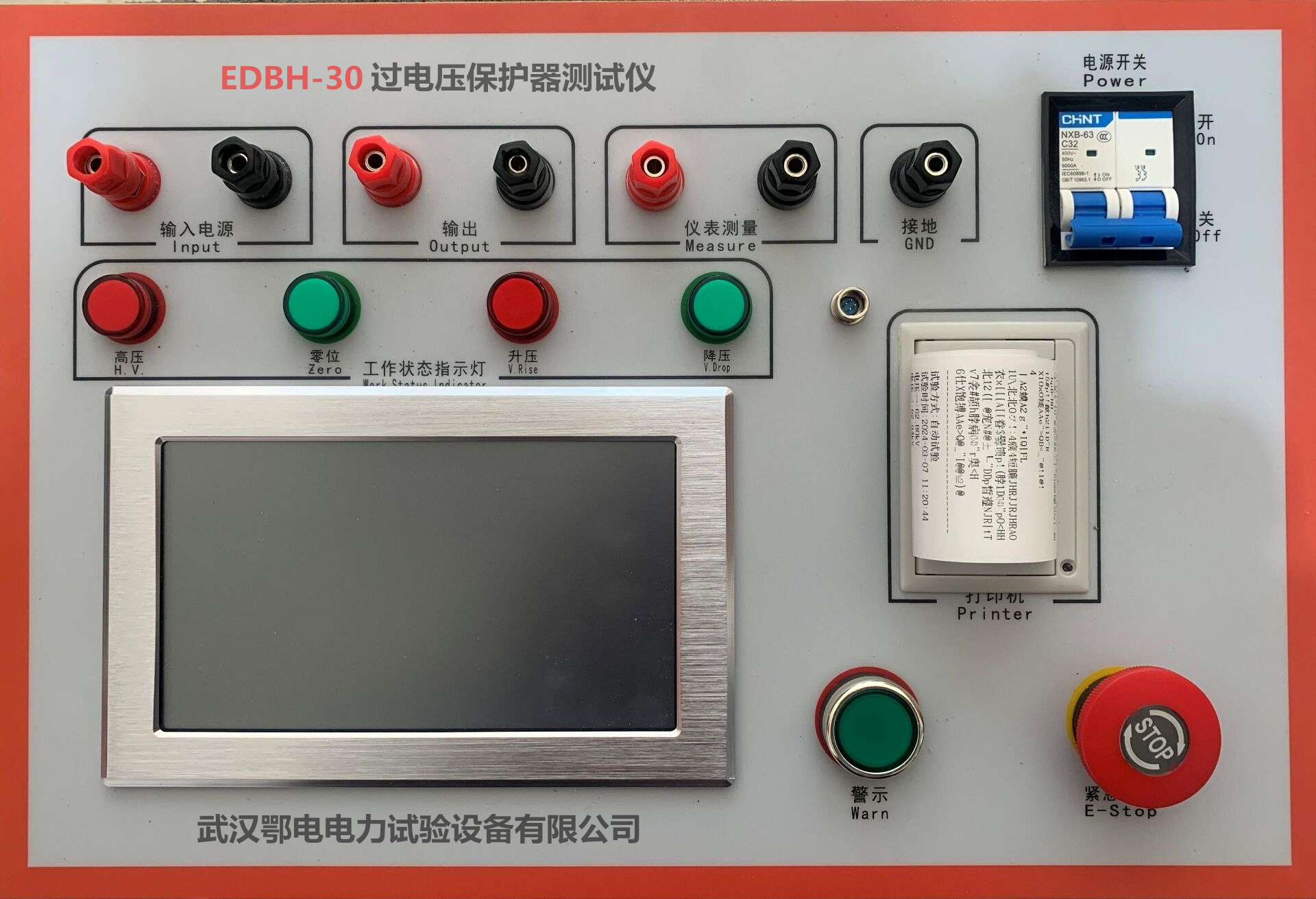

全触摸液晶显示屏，超大全图形操作界面，每步过程清晰明了。操作人员无需额外专业培训，轻轻触摸即可完成整个测试过程。

仪器操作简便，数据测量在微处理器控制下自动完成，无需人工干预。

分体化机型，外附高压电源，便于现场测试，减少现场接线。

高压保护：试品短路、击穿或高压电流波动时，能以短路方式高速切断输出。

防误操作：电压、电流实时监示；接线端子高/低压分明；缓速升压，迅速降压，声音报警。

抗震性能：采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

高压电缆：为耐高压绝缘导线，但为保证测量精确，请悬空使用。

四、注意事项

高压电缆请悬空使用，以保证测量精度。

接线端子高/低压已分明，接线时请注意区分，防止误接。

升压过程应缓慢均匀，降压迅速，切勿猛调。

试验中仪器发出声音报警时，表示已检测到放电，请注意观察记录数据。

使用前请仔细阅读本说明书。

本说明书内容如有变更，恕不另行通知，以实物为准。
