过电压保护器测试仪使用说明书

文章来源： 日期：2026-06-04

一、产品概述

过电压保护器测试仪广泛用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。

本仪器由武汉国瑞中源科技有限公司研制开发，采用新型特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。

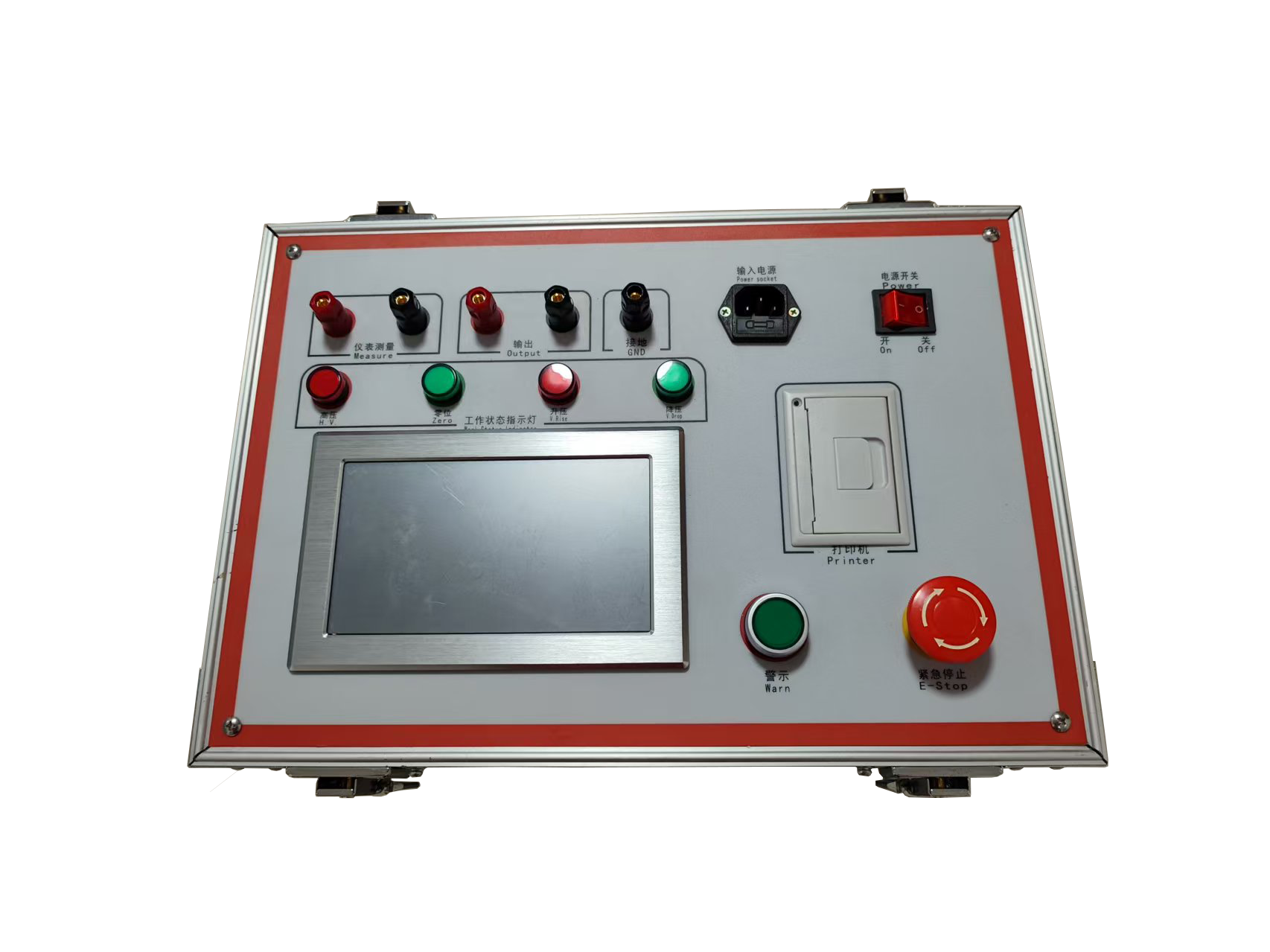

本仪器集工频高压电源、测量、控制系统为一体，浓缩在一个机箱内，具有体积小、重量轻、防震耐摔、操作简单、携带方便的特点。

二、技术指标

输出电压：0～40KV（有效值）

输出电流：0～25mA

检测放电方式：波形检测和付立叶变换方式

准确度：电压 ±（读数×2%+0.1）；电流 ±（读数×2%+0.1）

高压切断时间：小于0.2秒

电压分辨率：0.01KV

电流分辨率：0.01mA

输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口：标准RS232接口

环境温度：-10℃～50℃

相对湿度：<90%

三、性能特点

a) 仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。

b) 全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了。操作人员不需要额外的专业培训就能使用，轻轻触摸就能完成整个过程的测试。

c) 仪器操作简便，数据的测量在微处理器控制下自动完成，无需人工干预。

d) 分体化机型，外附高压电源，便于现场测试，减少现场接线。

e) 高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

f) 防误操作：电压、电流实时监示；接线端子高/低压分明；缓速升压，迅速降压，声音报警。

g) 抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

h) 高压电缆：为耐高压绝缘导线，但为了测量精确，请悬空使用。

四、使用说明

（一）设备接线方法

将所配电源线一端接在操作箱的电源输入端，另一端接在电网的输出端，接地端接到大地网上。

将所配的输出线一端接在操作箱的输出端，另一端接到试验变压器的输入端，接地端接到试验变压器的接地柱上。

将测量的航空插头接到操作箱的航空插头上。

（二）设备操作方法

1、开机与自检

打开电源开关，操作箱进行自检，液晶屏显示中文主菜单。几秒钟后设备自检完成，显示屏进入操作界面。仪器上面零位指示灯亮时，表示调压器已归零位，可以进行试验。

2、手动试验

选择"手动试验"，进行参数设置。额定参数一般为出厂设置，客户一般不用设置。

试验参数设置：

高压保护电流设置：6.0mA。代表仪器最高输出电流6mA，现场测试一般选择6mA，可在1～25mA范围设置。因无间隙的过电压在非击穿状态绝缘非常大，平时电流基本为0，建议保护电流设为6mA即可。

试验电压设置：30.0kV，代表仪器最高输出电压为30kV，一般选择30kV。建议：TBP-3.8选择保护电压10.0kV；TBP-7.6选择保护电压20.0kV；TBP-12.7选择保护电压30.0kV；TBP-35选择保护电压75.0kV。此处电压数值可在1～100kV范围设置。

保护电压设置：100KV，一般情况下不建议随意更改。

分压变比设置：1000，一般情况下不建议随意更改。

闪络保护判断值：3KV，一般情况下不建议随意更改。

电压误差上限：0.2KV，一般情况下不建议随意更改。

电压误差下限：0.2KV，一般情况下不建议随意更改。

间隔时间：15S，设备出厂设置为15秒，在自动试验时此值才生效。

设置好参数后，点击确定，进入手动试验操作界面。

手动试验操作步骤：

a) 选择试验电压升压步长，分为：5KV、1KV、0.5KV、0.1KV，支持点降点升，也可在升压过程中更改升压步长。

b) 点击"启动试验"，此时有高压输出，再按"手动升压"，设备按步长升压，同时测试输出电流，继续手动升压至设定电流时，设备记住当前电压值。仪器自动回零，断开主接触器。

c) 本设备也可作为普通耐压仪使用：按手动升压至目标电压后，耐压开始计时。计时到所需时间后，按"降压停机"，设备降压至零位，断开主接触器，此时无高压输出。

d) 可进行第二次、第三次试验，试验完毕，设备自动计算出三次试验的平均值。

e) 可按"保存"按钮进行数据保存。

f) 按"返回"按钮退回手动设置界面，再点返回按钮退回到设备操作主界面。

3、自动试验

选择"自动试验"，进行参数设置。额定参数一般为出厂设置，客户一般不用设置。

自动试验参数设置：

高压保护电流设置：6.0mA，可在1～25mA范围设置，现场测试一般选择6mA。

保护电压设置：100KV，一般情况下不建议随意更改。

分压变比设置：1000，一般情况下不建议随意更改。

闪络保护判断值：3KV，一般情况下不建议随意更改。

间隔时间：15S，出厂设置，自动试验时生效。

设置好参数后，点击确定，进入自动试验操作界面。

自动试验操作步骤：

a) 点击"启动试验"，此时有高压输出，设备自动进行三次试验，记录试验数据。

b) 试验完毕，设备自动计算出三次试验的平均值。

c) 可按"保存"按钮进行数据保存。

d) 按"返回"按钮退回手动设置界面，再点返回按钮退回到设备操作主界面。

4、历史数据

进入历史数据界面，选择所需的试验记录，点"打印"即可。

5、系统设置

此界面用于调整设备高压输出电压和输出电流的准确度，一般情况下不建议自行调整。
