工频耐压仪使用说明书

文章来源： 日期：2026-06-04

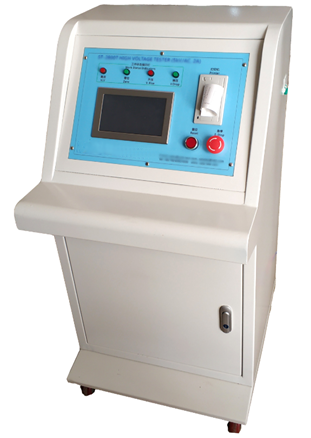

一、概述

工频耐压仪是根据国家最新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

二、主要功能

a) 电压、电流、时间、状态信息及提示信息等数据7寸大屏液晶显示，读数清晰、直观。

b) 全英文界面，操作简单明了，可适应多种应用场合。

c) 触摸屏操作方式，所有功能均可通过触摸屏幕设定，提高了产品的安全性、可靠性。

d) 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制。

e) 数字键盘直接设定试验变压器变比（升压变压器和调压器一体式，变比客户不能自行调整），在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台可与多台变压器相互配套使用。

f) 状态提醒功能，全英文引导式操作，即使在无说明书的情况下亦可熟练操控。

g) 试验过程中，屏上有高压指示灯显示，时刻提醒操作人员注意安全。

h) 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压。

i) 试验结果声音报警功能，试验通过或试验失败时，设备都会发出报警声音，试验人员可以清楚的知道实验完成状态。

j) 手动试验时，设备具有暂停功能，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态。

k) 自动计时功能。自动试验时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位，并且断开高压。

l) 手动试验时，此方式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护。

m) 升压速度可以设置，默认1KV/S；可选：0.1KV/S，0.5KV/S，1KV/S，5KV/S。

n) 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

三、技术参数

额定容量：0.5kVA

输入电压：AC220V

变比：25:1

输出电压：0～5000V

测量电压：0～100V

输出电流：0～100mA

电压测量精度：1.0％FS ±3 字

电流测量精度：1.0％FS ±3 字

计时长度：0 ～ 9999 S（特殊模式可用于长时间工作）

电源电压：AC220V ±10%；50Hz±2 Hz

使用环境：环境温度 0～50 ℃　相对湿度 ≤85%RH

四、操作说明

第一步：上电与自检

将电源线接入220V交流电，输出高压线接上被试品，接地端接入地线。

合上外部电源，此时设备有220V电源。

打开耐压装置右侧的空气开关，设备进入自检状态。

自检完成，设备进入待机状态。

第二步：手动试验

2.1 参数设置

点击"手动试验"，进入参数设置界面：

试验电压：被试品的耐受电压，额定5KV，设置请勿超过5KV。

保护电压：一般设置为试验电压的110%（设备自动默认值）。

保护电流：超过此值时设备保护切断高压，额定200mA，设置请勿超过200mA。

分压比：额定电压比为50，请勿随意改动。

闪络保护判断值：耐压过程中电压突然变化超过此值时，设备保护。

电压上限：耐压时允许的电压上限误差。

电压下限：耐压时允许的电压下限误差。

点击"确认"→进入手动试验界面；点击"返回"→退回待机界面。

注意：技术参数表中变比为25:1，操作说明中分压比为50，两者不一致，请以实际设备为准或联系厂家确认。

2.2 手动升压操作

按"启动试验"键，输出继电器吸合，高压调节通道打开，"高压"指示灯亮。

选择合适的步进电压值，按"手动升压"键，每按一次升一个步长。

逐渐升压至设置的试验电压。

精确调节：按"手动升压"微调上升，按"手动降压"微调下降。

到达试验电压后，设备自动计时。

计时到达耐压时间后，按"降压停机"，设备自动降压回零并切断主回路电源，零位指示灯亮。

可选择保存试验数据，在历史数据中查询和打印。

紧急停机：迅速切断高压输出，调压器自动回零，保护被试品。

返回：退出手动试验，返回手动设置状态。

第三步：自动试验

3.1 参数设置

点击"自动试验"，进入参数设置界面：

阶段电压：每一阶段的耐受电压，额定5KV，设置请勿超过5KV。

耐压时间：每阶段可按需设置，不需要的阶段设为0。

保护电压：一般为试验电压的110%（设备自动默认值）。

保护电流：超过此值设备保护切断高压，额定200mA，设置请勿超过200mA。

分压比：额定电压比为50，请勿随意改动。

闪络保护判断值：耐压过程中电压突然变化超过此值时，设备保护。

电压上限：耐压时允许的电压上限误差。

电压下限：耐压时允许的电压下限误差。

点击"确认"→进入自动试验界面；点击"返回"→退回待机界面。

3.2 自动试验操作

按"启动试验"键，输出继电器吸合，高压调节通道打开，"高压"指示灯亮。

设备自动升压：先快升，后点动升压，直至到达设置的试验电压。

到达试验电压后，设备自动计时。

计时到达耐压时间后，设备自动降压回零，切断主回路电源，零位指示灯亮。

可选择保存试验数据，在历史数据中查询和打印。

紧急停机：迅速切断高压输出，调压器自动回零，保护被试品。

返回：退出自动试验，返回自动设置状态。

第四步：历史数据

电压选中行：打印当前选中的历史数据。

清除：清除历史数据。

返回：退出历史数据，返回待机状态。

五、安全保护措施

本设备对试品及试验设备设置了以下保护：

过流保护：输出电流超过保护电流设定值，提示"过流"。

过压保护：输出电压超过保护电压设定值，提示"过压"。

接线错误保护：接线异常，提示"接线错误"。

放电保护：耐压过程中电压突变超过闪络保护判断值，提示"放电"。

急停操作：面板配置有"急停"按钮，出现任何意外情况时，立即按下，可紧急停止试验，保护试品及试验人员安全。
