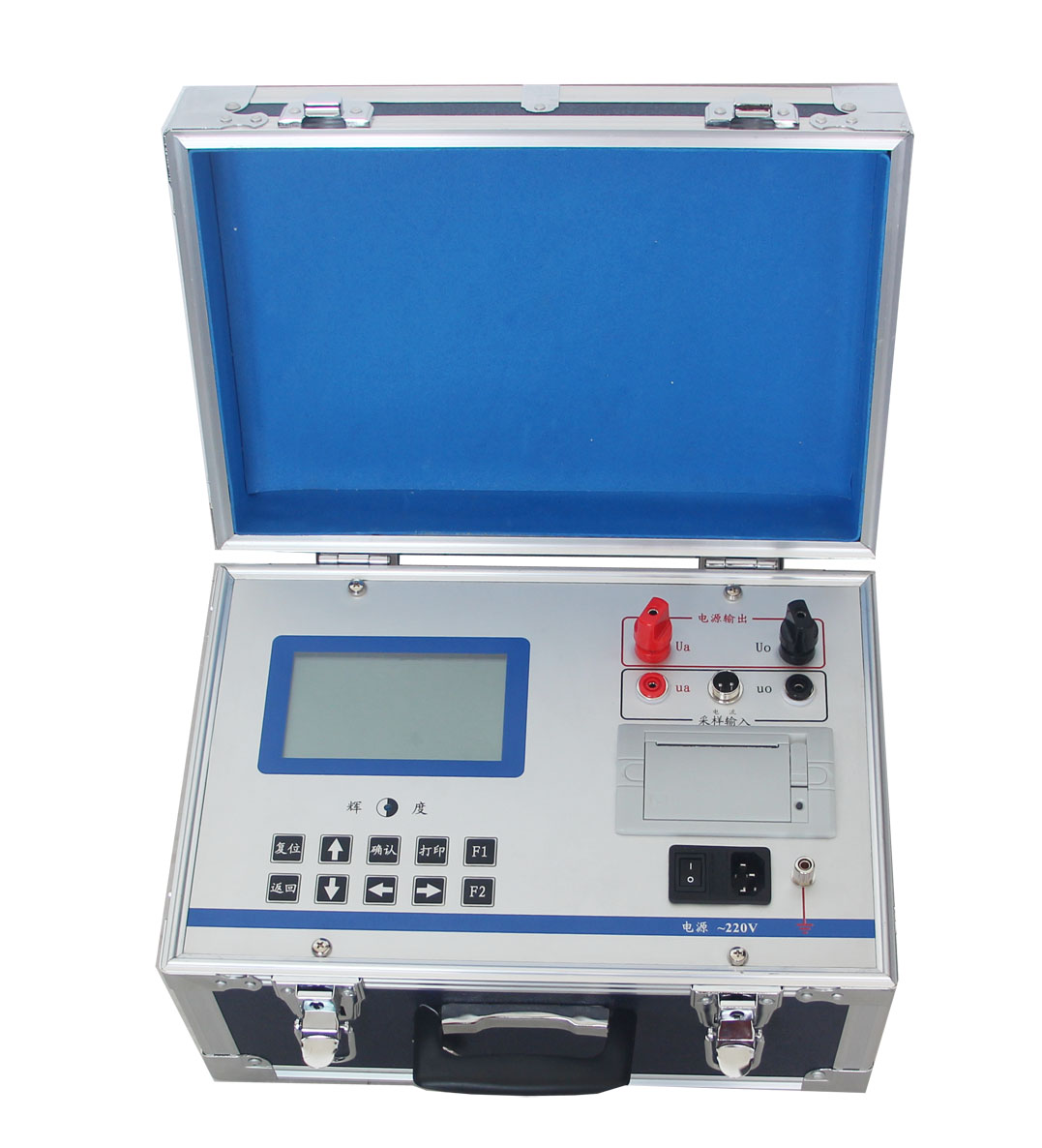

20A单相电容电感测试仪说明书

文章来源： 日期：2026-05-08

一、产品概述

无功补偿电容器是电力系统无功平衡的核心设备。随着电业部门对无功问题的重视，无功补偿装置已广泛应用于配电网。为满足系统有功与无功的实时平衡需求，无功补偿装置需实现自动跟踪与实时补偿，导致电容器组频繁投切。然而，投切操作可能引发过电流与过电压冲击，造成电容器损坏。传统检测方法需拆除电容汇流排，使用老式电容表逐一测量，但电容器组由数十至数百个小电容组成，拆线工作量大且易引发安全隐患（如螺丝滑牙、接触不良）及二次损坏。

为解决上述问题，我公司研发了20A单相电容电感测试仪。该仪器采用创新试验方法，可在不拆线状态下直接测量成组并联电容器的单个电容值，同时支持电抗器电感测量及工频电流测试，显著减轻检修人员负担，提升现场测试效率，保障电网安全运行。

二、功能特点

多参数测量，一机三用

支持不拆线测量成组并联电容器的单相/三相电容值。

可测量电抗器的电感量，并兼具工频电流测试仪功能。

全面数据展示

测量时同步显示电容/电感值，以及电压、电流、容量、功率、频率、阻抗、相位角等参数，便于综合分析试品状态。

人性化操作界面

采用240×128大屏幕背光液晶显示，支持中英文菜单，白天夜间清晰可读。

数据存储与时间管理

内置大容量非易失性存储器，可存储50组测量数据。

配备高精度实时时钟，支持日期及时间校准。

便捷数据输出

自带高速微型热敏打印机，可实时打印测量结果及历史数据。

多重保护机制

试验电源具备过流保护功能，输出短路时自动切断，避免仪器损坏。

智能识别功能

自动识别试品类型（电容/电感），简化操作流程。

三、技术指标

输出电压：～2V、～20V（可调）

输出电流：≤20A

测量范围：

电容：0.1μF～4000μF

电感：0.1mH～20H

电流：1mA～20A

电压：0～25V

容量：0～20.000kvar

测量精度：

电容：±(1%+2字)

电感：±(1%+5字)

电流：±(1%+2字)

电压：±(1%+2字)

分辨率：

电压：0.1mV

电流：0.1mA

电容：0.1μF

电感：0.1mH

四、使用条件

环境温度：-10℃～50℃

环境湿度：≤85%RH（无凝露）

工作电源：AC220V±10%，50±1Hz

仪器功率：500W

外形尺寸：355mm×240mm×208mm

仪器重量：8.8kg

五、应用场景

无功补偿装置检测：快速定位电容器组中的故障电容，避免整体更换，降低成本。

电力设备维护：定期检测电抗器电感值，确保其性能稳定。

电网故障排查：通过电流、电压、相位角等参数分析系统运行状态，预防无功补偿异常。

科研与教学：支持高校及研究机构开展电容/电感特性实验。

总结：本测试仪以不拆线测量、多参数同步分析、高精度保护为核心优势，通过智能化设计简化操作流程，提升现场检测效率，为电力系统无功补偿设备的可靠运行提供有力保障。
