100A 接地导通测试仪说明书

文章来源： 日期：2026-05-08

一、概述

电力设备的接地引下线与地网的可靠、有效连接是保障设备安全运行的基础条件。接地引下线作为电力设备与地网的连接枢纽，在长期运行中可能因受潮、腐蚀等因素导致接点锈蚀甚至断裂，造成连接电阻增大，无法满足电力规程要求。这种隐患可能引发设备失地运行，严重威胁电力系统安全。根据《防止电力生产重大事故的二十五项重点要求》，接地装置引下线的导通检测需每年执行一次。

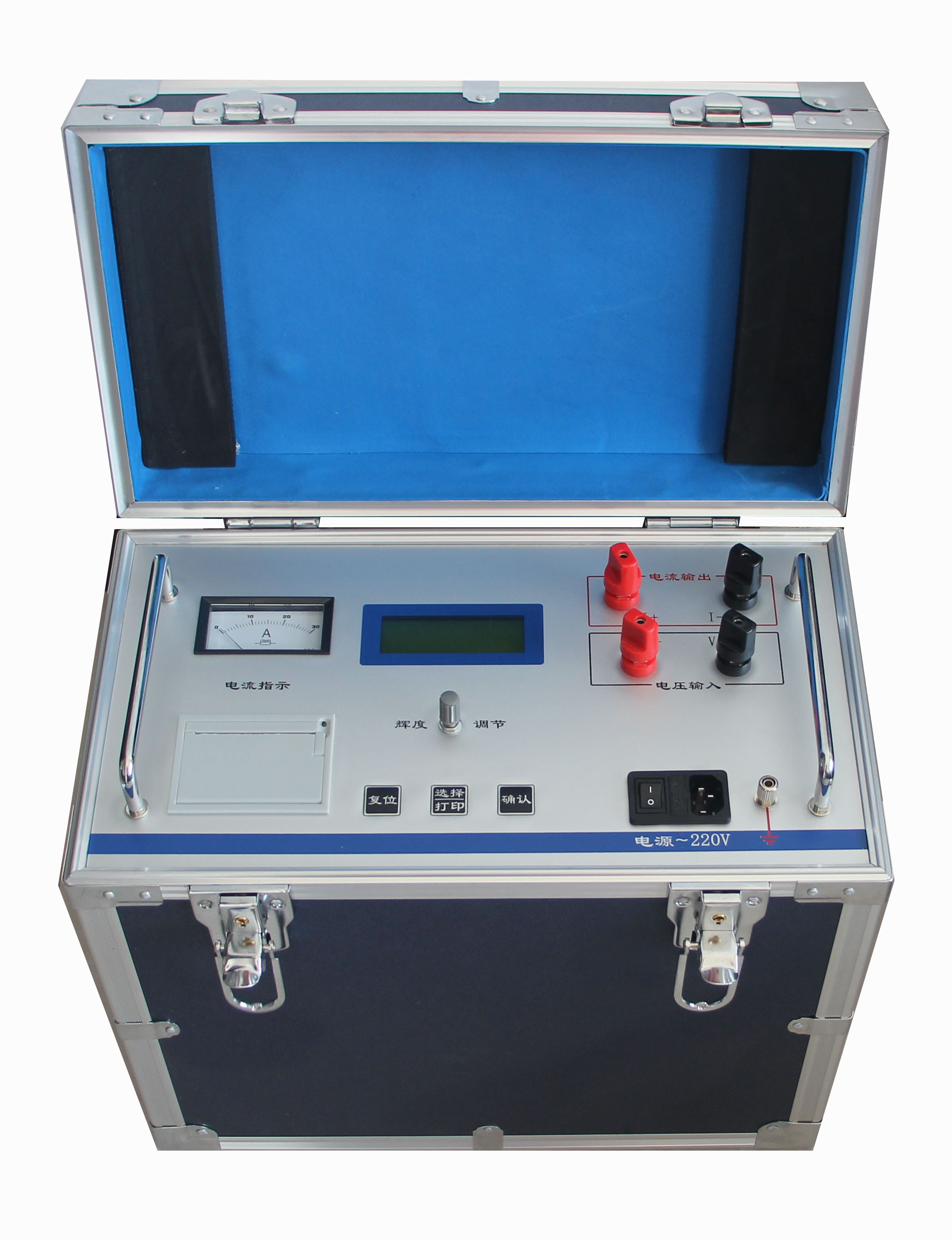

本款100A接地导通测试仪是专为变电站电力设备接地引下线导通电阻测量设计的便携式智能化仪器。其采用高性能单片机控制，结合高频开关电源技术，具备体积小、操作便捷、精度高、测试速度快、复测性好等特点，是符合电力规程要求的理想专用设备。

二、安全措施

操作前准备：使用前需仔细阅读本说明书，熟悉操作流程及安全规范。

环境要求：

避开雨淋、腐蚀性气体、高温或强电磁干扰场所。

避免长期颠簸或剧烈振动，防止仪器内部元件损坏。

操作规范：

测试过程中严禁移动测试夹或切断供电线路，防止接触不良或电弧风险。

测试完成后，先关闭电源再拆除测试线，确保安全。

维护要求：仪器的维修与调试需由专业人员执行，非专业人员禁止拆解或改装。

三、性能特点

智能化控制：

高速单片机驱动，自动化完成测试流程，操作简便。

大电流输出：

采用高频开关电源技术，支持100A大电流输出，满足高阻抗测量需求。

多重保护机制：

内置过流、过压保护电路，确保设备在异常工况下安全运行。

快速响应与数据刷新：

实时监测并自动更新测量数据，提升测试效率。

便携式设计：

立式机箱结构，便于现场搬运与操作。

节能管理：

智能化功率调节技术，降低内部发热，延长设备使用寿命。

人性化交互：

点阵式液晶屏显示，支持中文菜单导航，数据直观易读。

可选配打印功能，方便现场记录测试结果。

四、技术指标

输出电流：10A、20A、40A、100A（四档可选）

量程：

10μΩ～100mΩ（100A档）

50μΩ～500mΩ（40A档）

100μΩ～1Ω（20A档）

500μΩ～2Ω（10A档）

准确度：±0.2%

分辨率：0.1μΩ

工作温度：0℃～40℃

环境湿度：≤90%RH（无结露）

工作电源：AC220V±10%，50Hz±1Hz

外形尺寸：400mm×230mm×380mm

仪器重量：19.5kg

五、应用场景

变电站定期检测：快速测量电力设备接地引下线导通电阻，评估接地系统可靠性。

电力设备安装验收：验证新装设备接地连接是否符合规程要求。

故障排查与维护：定位接地系统锈蚀或断裂点，为维修提供数据支持。

总结：本款100A接地导通测试仪以大电流、高精度、智能化为核心优势，通过多重安全设计与便捷操作特性，为电力行业提供高效、可靠的接地导通检测解决方案，助力保障电力系统安全运行。
