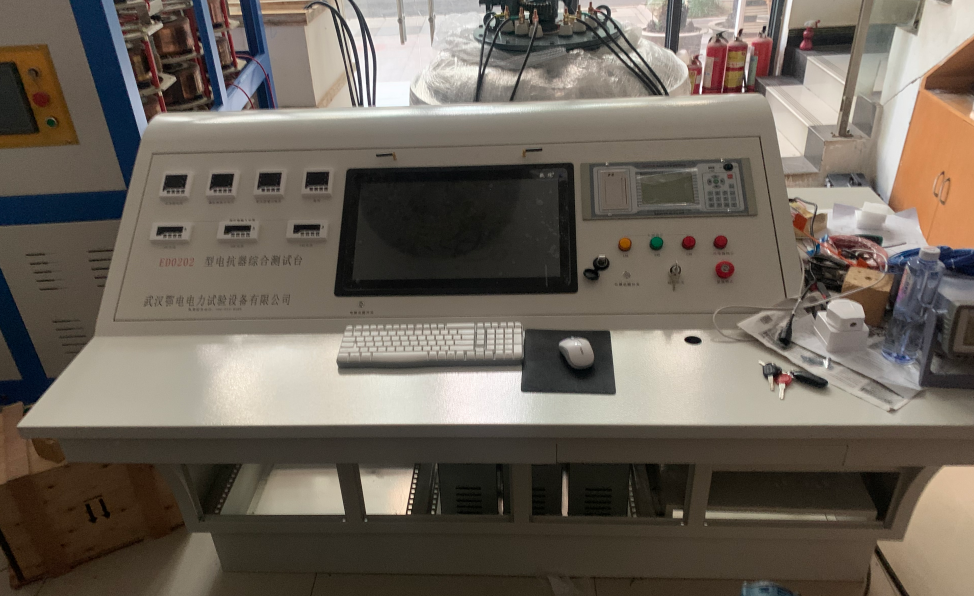

高低压开关柜终检台试验项目操作指南

文章来源： 日期：2026-01-27

一、直流电阻测试

目的：测量电抗器绕组的直流电阻，评估其导电性能及连接可靠性。

操作步骤：

进入试验界面

点击菜单栏或工具栏的“直流电阻测试”，进入试验界面。

选择分接档位和相别

在试验操作栏或结果显示区选择分接档位（如第二分接）和相别（如BC相），选中后框体变为深绿色。

设置电流档位

在下拉列表中选择合适的电流试验档位（如1A、5A等）。

输入温度参数

输入测试时的环境温度及绕组温度（用于温度校正）。

开始试验

点击“开始试验”按钮，系统弹出充电进程对话框。

充电与测量

充电完成后，显示当前电阻值（如0.123Ω）。

锁定结果

点击“锁定”按钮，保存电阻值至数据库，设备自动放电消弧。

查看结果

试验完成后，显示最终结果（如BC相电阻值0.123Ω）。

注意事项：

确保充电完成后再锁定结果，避免数据误差。

放电完成后方可进行下一项试验，确保安全。

二、负载损耗测试

目的：测量电抗器在额定负载下的功率损耗，评估其能效及热性能。

操作步骤：

1. 试验参数设置

测试方法：

双瓦特表法（2个电流互感器）或三瓦特表法（3个电流互感器）。

电压互感器变比：

接入电压互感器时，输入高压侧/低压侧比值（如10000/100）；未接入时设为1.0000。

电流互感器变比：

外特性试验时，输入高压侧/低压侧比值（如60A/5A=12.000）；内特性试验自动设置。

电流档位：

内特性试验选择接近额定电流的档位（如额定电流5.77A，选10A档）。

试验电流/电压：

输入额定电流（如5.77A）及保护阈值（如电流保护6A，电压保护110%Un）。

温度参数：

环境温度、绕组电阻测量温度、校正温度（如75℃）。

线电阻值：

输入高压/低压绕组线电阻（如高压0.5Ω，低压0.02Ω）。

试验性质：

内特性（使用台体互感器）或外特性（外接互感器）。

2. 半自动试验

选择操作模式：

点击“单步”模式按钮。

接通电源：

点击三相电源按钮，指示灯亮，电源接通。

启动内特性试验：

点击内特性试验按钮，指示灯亮。

选择电流档位：

点击对应档位按钮（如10A），指示灯亮。

开始试验：

点击“开始试验”按钮，弹出试验界面。

调整电压：

根据三相电流平均值升压/降压至试验电流（如5.77A）。

使用“点动升压”或“点动降压”微调。

锁定数据：

达到试验电流后，点击“锁定”保存数据。

退出试验：

点击“退出”按钮，调压器降压至零位。

关闭试验：

依次关闭电流档位、内特性试验、三相电源按钮，指示灯熄灭。

查看结果：

试验结果自动填入结果区，点击红色叉关闭控制面板查看完整数据。

外特性试验步骤：

省略电流档位选择，其余步骤与内特性试验相同。

3. 全自动试验

选择操作模式：

点击“自动”模式按钮。

开始试验：

点击“开始试验”按钮，系统自动完成以下步骤：

接通三相电源、内特性试验、电流档位。

升压至试验电流，锁定数据后降压至零位。

依次关闭电流档位、内特性试验、三相电源。

查看结果：

试验结束后自动显示完整数据。

自动试验保护功能：

电压/电流超过保护阈值时自动停机。

通信失败（设备或控制系统）时自动保护。

计算机死机时控制系统自动保护。

关键注意事项

安全操作：

试验前确保设备接地良好，避免触电风险。

放电完成后方可更换试验对象或断开连接。

参数准确性：

输入温度、变比等参数需与实际一致，避免结果误差。

设备状态监控：

试验过程中观察指示灯及界面提示，及时处理异常（如通信中断）。

数据保存：

每次试验后确认数据已锁定并保存，避免丢失。

通过以上步骤，可高效完成电抗器的直流电阻及负载损耗测试，确保设备性能符合标准要求。
