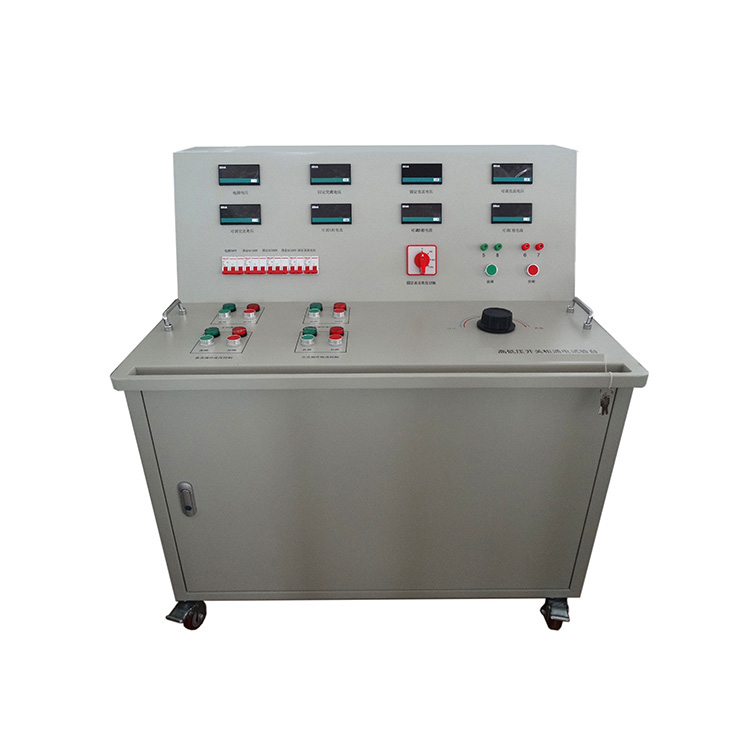

高低压开关柜通电试验台

文章来源： 日期：2026-01-26

以下是对“高低压开关柜通电试验台”相关内容的结构化梳理与补充说明，涵盖技术解析、操作优化及安全规范，便于用户高效、安全地完成试验任务：

一、产品概述

核心功能：
专为高低压开关柜出厂前通电试验设计，集成多路交直流电源输出，支持对开关柜的主回路、控制回路、合闸分闸功能进行全面检测，提升生产效率与产品可靠性。

应用场景：

开关柜生产厂家的出厂检验

电力设备维修后的性能测试

科研机构的高压电气试验

二、技术参数详解

1. 输入电源

三相四线AC380V：需确保输入电源稳定，接地良好（接地电阻≤4Ω）。

2. 输出电源分类

特殊说明：

独立单元：直流合闸电源可脱离主体柜使用（需单独接入AC380V）。

相序无关：三相整流模块输入端无需区分相序，简化接线。

三、功能操作指南

1. 通用操作原则

零位启动：每次试验前将调压器旋钮归零，避免冲击电流。

单电源工作：建议一次仅启用一组输出，减少干扰与风险。

急停处理：遇异常时立即按下“停止”按钮，切断总电源。

2. 典型试验流程（以AC 0~10A输出为例）

接线检查：

确认输出端子与开关柜负载匹配（如电流互感器二次侧）。

使用绝缘电阻表检测接线绝缘（≥1MΩ）。

电源启动：

闭合总电源开关 → 观察“输入电源电压指示”是否正常（三相平衡）。

按下“启动”按钮，确认无异常声响或异味。

输出调节：

按下“AC0~10A输出控制”合闸按钮 → 缓慢旋转调压器至目标电流（如5A）。

切换“AC0~10A指示转换”观察电压/电流波形（可选配示波器）。

试验结束：

调压器归零 → 按下分闸按钮 → 断开总电源 → 记录数据。

3. 直流合闸电源操作

独立使用模式：

将合闸电源柜体移至试验位置，接入AC380V。

通过电位器调节输出电压（如220V），观察“合闸电流指示”。

触发合闸接点，验证断路器动作时间（≤100ms）。

集成使用模式：
直接通过主体柜前面板操作，与交流试验流程一致。

四、安全规范与维护

1. 安全防护

绝缘要求：操作人员需佩戴绝缘手套，使用绝缘工具。

接地保护：试验台与开关柜必须可靠接地，避免电位悬浮。

警示标识：高压区域张贴“高压危险”标识，非授权人员禁止操作。

2. 日常维护

清洁检查：每月清理灰尘，检查接线端子是否松动或氧化。

元件检测：每季度用万用表检测晶闸管、整流模块性能（如导通压降）。

校准周期：每年委托计量机构校准输出电压/电流精度（±1%以内）。

3. 故障处理

五、技术优势总结

多功能集成：覆盖交直流、固定/可调、高低压全范围测试需求。

模块化设计：合闸电源独立可拆，适应不同试验场景。

安全可靠：零位启动、急停保护、绝缘隔离三重防护机制。

操作便捷：中文标识面板+标准化流程，降低培训成本。

通过以上规范，用户可系统化掌握试验台的使用方法，确保试验结果准确且设备长期稳定运行。
