大电流发生器

文章来源： 日期：2025-12-30

大电流发生器是电力试验中用于模拟高负载电流的关键设备，广泛应用于开关、互感器等设备的负载试验及温升试验。以下从技术原理、操作要点、安全规范及维护保养四方面展开分析，结合行业经验补充关键细节：

一、技术原理与结构特点

核心原理

调压-升流机制：通过调节调压器输出电压，控制升流变压器初级线圈的电流，利用电磁感应原理在次级线圈产生大电流（公式：I2=N2N1⋅I1，其中N1/N2为变比）。

无极调整：采用自耦调压器或可控硅调压技术，实现电流连续可调，避免传统分级切换的冲击。

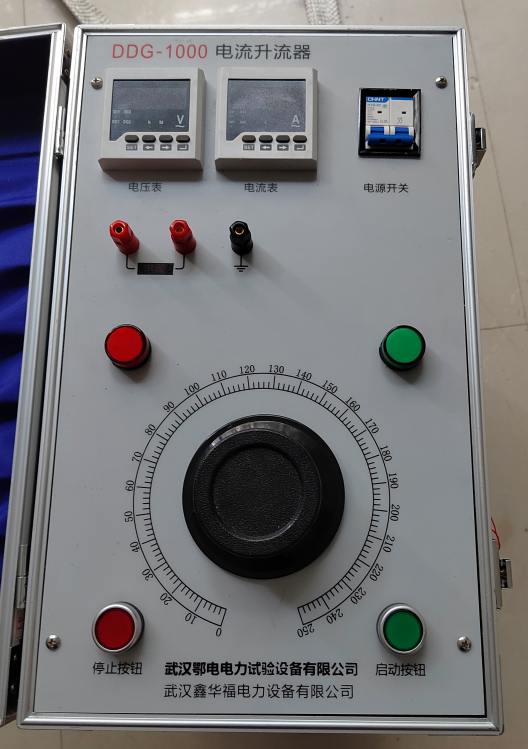

结构设计

分体式 vs 整体式：

分体式：操作台与升流变压器分离，适用于大容量设备（如输出电流＞5000A），便于散热和搬运。

整体式：集成化设计，适合空间受限的现场试验（如开关柜内试验）。

冷却方式：自然冷却（小容量）或强制风冷（大容量），需注意进风口/出风口无遮挡。

二、操作方法与关键步骤

接线规范

接地要求：变压器外壳、操作台必须单独接地，接地电阻≤4Ω，避免地电位反击。

负载连接：大电流导线需采用短而粗的铜排或专用电缆（截面积≥50mm²），减少线路压降和发热。

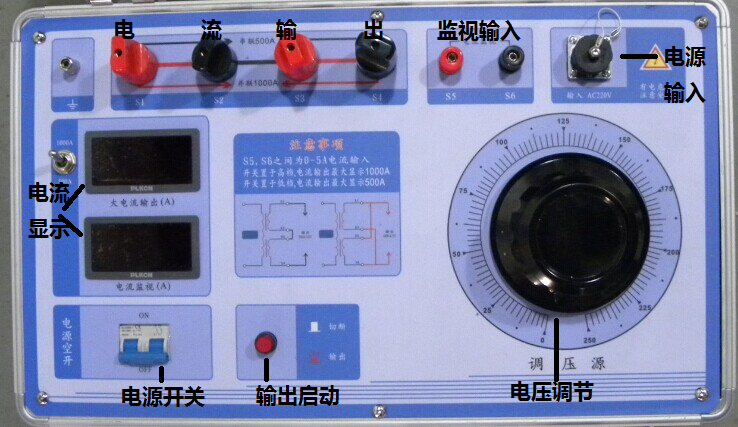

升流控制

分级升流：首次试验建议从额定电流的30%起步，分阶段升至目标值，每阶段停留5分钟观察设备状态。

电流稳定：升流过程中密切监视电流表波动（允许偏差≤±2%），若波动超标需检查调压器电刷接触或负载连接。

精度校准

标准表比对：在仪表接线柱串联0.2级标准电流表，对比显示值与标准值，误差超差时调整调压器输出或校准仪表。

三、安全规范与风险防控

负载限制

时间-电流曲线：严格遵循设备规定的持续运行时间（如100%额定电流下≤30分钟），超时运行会导致线圈绝缘老化甚至烧毁。

过载保护：建议配置过流继电器或智能保护模块，当电流超过额定值110%时自动切断电源。

绝缘检测

兆欧表测试：新设备或长期停用后，需用1500V兆欧表测量线圈间及对地绝缘电阻（标准：≥0.5MΩ），潮湿环境需提高至1MΩ。

耐压试验：每年进行一次工频耐压试验（试验电压=2×额定电压+1000V，持续时间1分钟），确保绝缘强度。

应急处理

异常情况：若试验中出现异味、异响或烟雾，立即按紧急停止按钮，切断电源前禁止触碰设备。

人员防护：操作时佩戴绝缘手套、防护面罩，远离高压端子和裸露导体。

四、维护保养与延长寿命

日常清洁

调压器维护：用90%酒精清洁电刷与滑环接触面，去除氧化层，每季度一次；若电刷磨损超过1/3需更换。

通风口清理：每月用压缩空气吹扫进风口滤网，防止灰尘堆积影响散热。

长期存放

环境要求：存放于温度-10℃~40℃、湿度≤80%的室内，避免阳光直射和腐蚀性气体。

定期通电：长期存放设备需每3个月通电运行1小时，防止线圈受潮。

运输规范

防震措施：搬运时使用专用减震包装，避免剧烈震动导致线圈移位或绝缘损伤。

倾斜角度：运输过程中倾斜角≤15°，防止变压器油泄漏（若为油浸式结构）。

五、行业应用与选型建议

典型应用场景

开关试验：验证断路器、负荷开关的载流能力和动热稳定性（如GB/T 1984-2014要求）。

互感器检定：为电流互感器提供一次侧大电流，测试变比误差和相位偏差。

电缆试验：模拟电缆短路电流，检测载流量和温升是否符合设计要求。

选型关键参数

输出容量：根据试验需求选择（如500A/10kVA、1000A/20kVA），需留20%余量。

电流稳定性：优先选择采用闭环控制技术的设备，波动率≤0.5%。

便携性：现场试验建议选择重量≤50kg、带滚轮的整体式设备。

大电流发生器作为高风险试验设备，其操作需严格遵循“先接地、后通电；先低流、后高流；先检查、后拆除”的原则。通过规范接线、分级升流、实时监控和定期维护，可确保试验安全性和设备寿命。选型时需综合考量输出参数、控制精度及便携性，优先选择通过第三方认证（如CNAS、CMA）的产品。
