直流高压发生器原理

文章来源： 日期：2025-12-30

直流高压发生器是一种通过整流电路产生直流高电压的电源装置，其原理及关键技术如下：

核心原理

电压转换与倍增

基础整流：通过整流元件（如高压硅堆）将工频交流电（50Hz/60Hz）转换为直流电。高压硅堆由多个硅二极管串联组成，具有额定反峰电压等参数特性，确保高压下的稳定工作。

倍压电路：采用多级倍压整流电路（如串级结构），通过交替充电和放电实现电压倍增。例如，两级倍压电路可输出2倍交流电压峰值（2Uₘ），串级结构最高可达2MV，但受电压降落限制通常不超过5级。

高频调制与稳定控制

PWM脉宽调制技术：通过控制开关管（如IGBT）的导通和截止，将直流电转换为高频脉动直流电，再经滤波电路平滑输出。该技术显著提高电压稳定度，纹波系数可低至≤1%。

电压反馈闭环控制：实时监测输出电压，通过反馈信号调整PWM占空比，确保输出电压稳定在设定值，波动范围极小。

绝缘与安全设计

绝缘隔离：输出端采用高压硅堆、绝缘套管等元件，阻止高压电信号泄漏，保障操作安全。

屏蔽与接地：采用特殊屏蔽材料、隔离电路和接地措施，减少电磁干扰（EMI），提升设备抗干扰能力。

关键技术组件

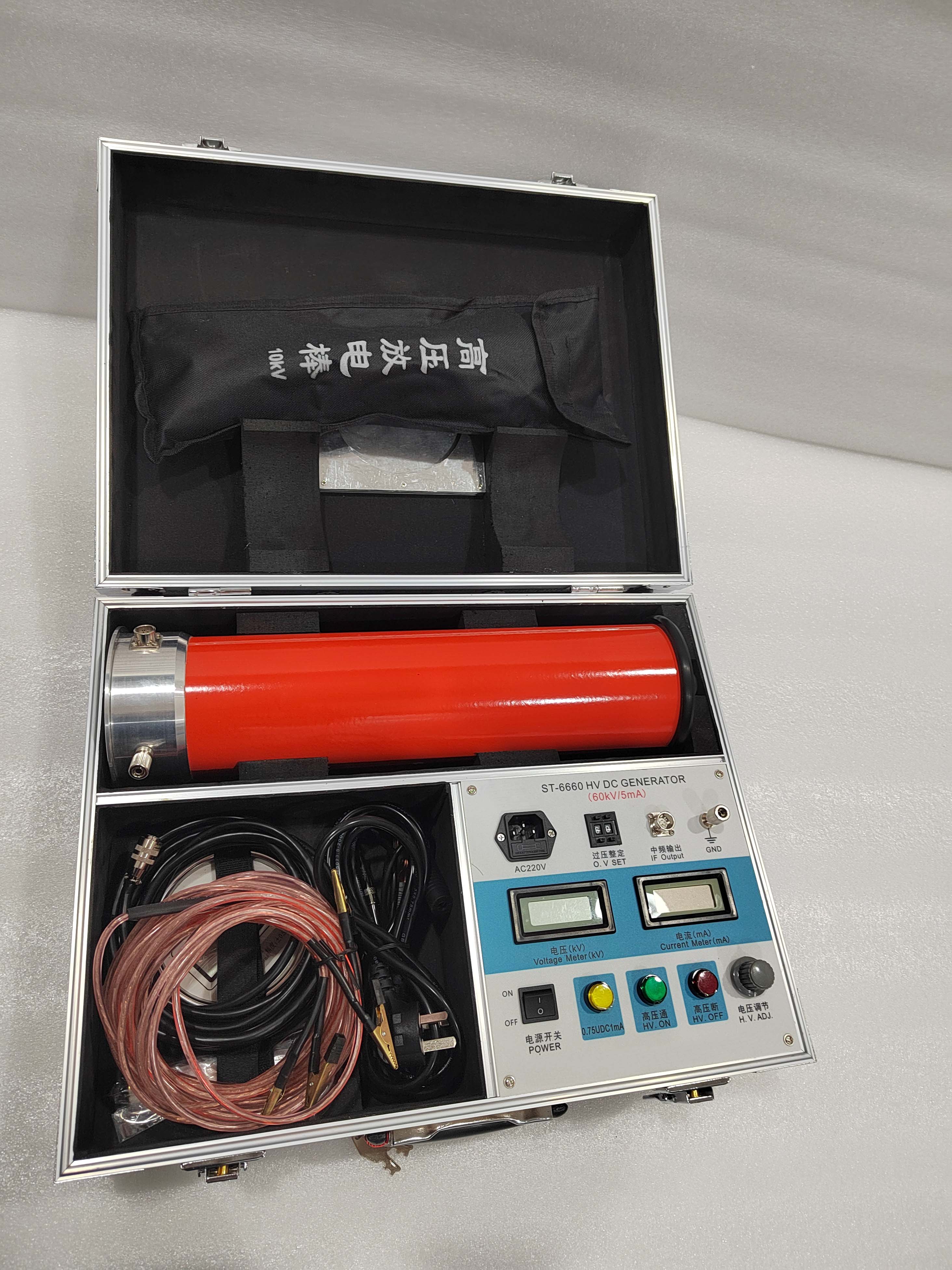

控制箱

PWM调制模块：生成高频脉冲信号，驱动功率开关管（IGBT）实现电压调节。

数字显示与保护电路：数字电压表/电流表直接显示输出值（分辨率达0.1kV/1μA），集成过压、过流、回零、接地等保护功能，确保操作安全。

75%电压功能键：简化氧化锌避雷器试验流程，一键输出额定电压的75%，无需手动计算。

倍压筒

中频变压器：采用特殊设计（如铁芯材料、绕组结构），提升过载能力，支持连续对地短路放电。

分节式结构：如200kV设备可拆分为两节100kV单元，灵活适应不同电压等级试验需求。

稳定支撑设计：底部内藏式支撑脚或控制箱上盖防风底座，增强现场使用稳定性。

高压测量仪器

高精度传感器：实时监测电压、电流参数，反馈至控制箱进行闭环调节。

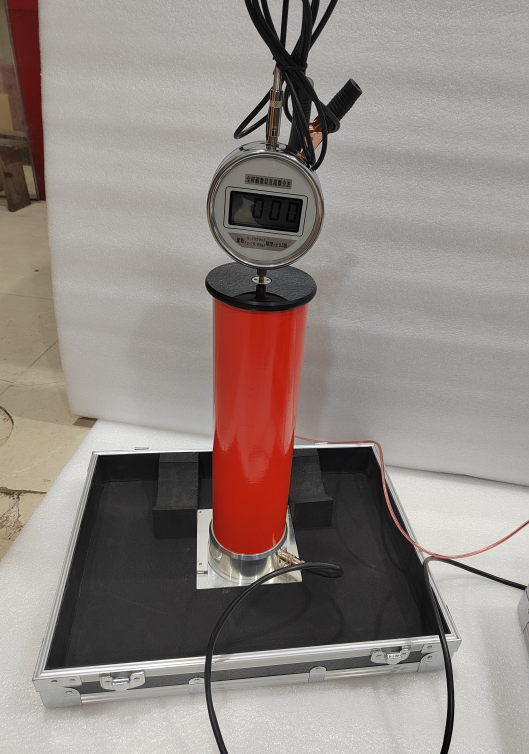

抗干扰数字表：高压端采用圆形屏蔽数字表，耐放电冲击，适合现场复杂环境。

技术优势

高稳定性与精度

电压稳定度优于0.1%，测量误差≤1%，纹波系数≤1%，满足电力设备绝缘试验的严苛要求。

便携性与灵活性

体积小、重量轻（如200kV设备可分两节携带），支持野外作业；分节式设计实现“一机多用”，降低采购成本。

全面保护功能

集成过压、过流、回零、接地、断线保护，自动切断高压输出，防止设备损坏或人员伤亡。

智能化操作

数字拨盘开关设置过压整定值，直观显示；多圈电位器实现全量程平滑调压，升压过程平稳。

应用场景

电力设备检测：对氧化锌避雷器、电力电缆、变压器等进行直流耐压试验和泄漏电流测量。

工业领域：静电喷漆、废气沉淀等工艺中的高压电源供应。

科研与医疗：为X射线机、粒子加速器等设备提供稳定高压，支持物理、化学实验研究。
