无局放变频串联谐振产品全面解析

文章来源： 日期：2025-11-20

一、产品核心价值

无局放变频串联谐振装置是电力系统高压试验的核心设备，通过变频谐振技术实现无局部放电的工频耐压测试，解决传统试验方法中强电场干扰、局部放电导致绝缘损伤等难题。其核心价值体现在：

精准测试：在谐振状态下输出高电压，确保试验电压与被试品绝缘水平匹配，避免过压或欠压。

安全可靠：彻底消除局部放电，保护被试品绝缘性能，同时降低试验人员触电风险。

高效节能：变频技术使设备在较低功率下产生高电压，减少能量损耗，提升测试效率。

二、产品特征深度解析

超低局放量设计

技术原理：采用高保真线性功放原理，结合数字滤波技术，将系统局放量控制在≤5pC（特殊需求可定制≤2pC），远低于国家标准（通常≤10pC）。

应用场景：适用于对绝缘要求极高的设备，如超高压变压器、GIS（气体绝缘开关设备）、高压电缆等。

全绝缘结构

外壳材料：环氧树脂浇注+玻璃丝缠绕的无晕高压绝缘外筒，确保在高压环境下无电晕放电，避免对试验结果产生干扰。

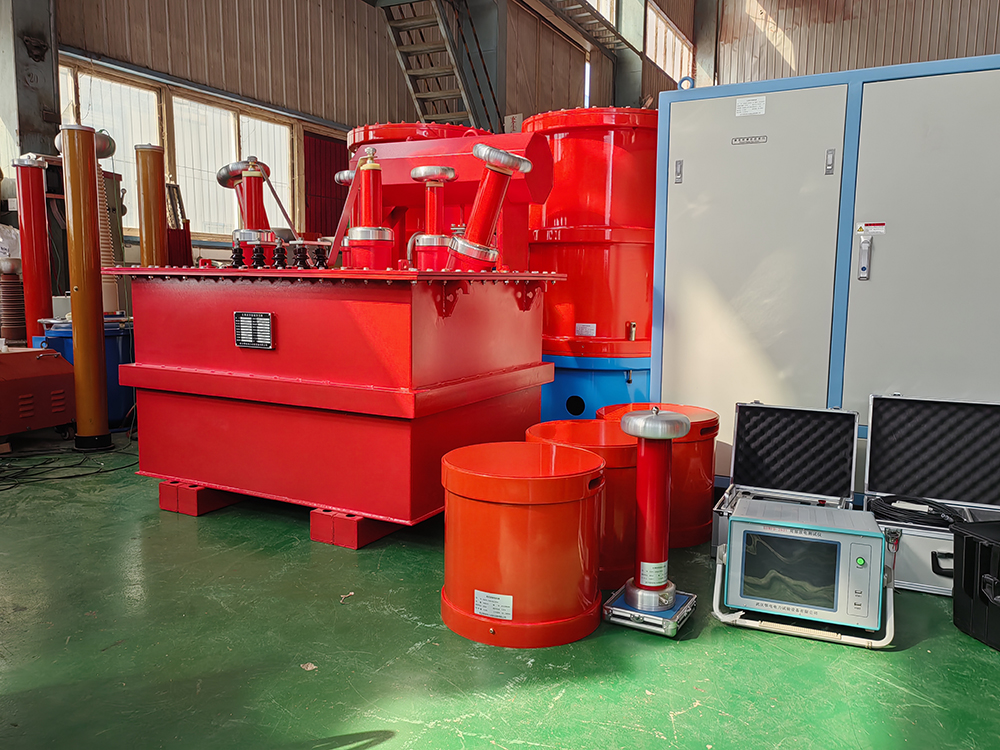

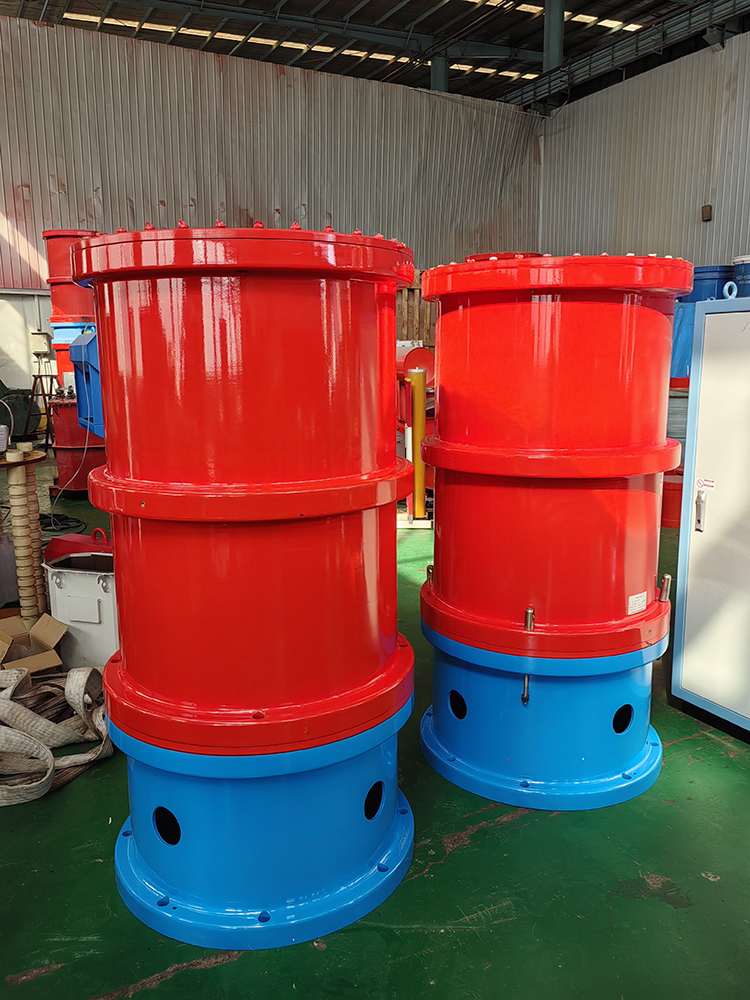

电抗器设计：干式环氧浇注工艺，耐高温、防潮，适合户外恶劣环境。

智能化保护系统

多级保护：集成过压、过流、闪络、短路保护功能，响应时间≤10ms，确保设备在异常工况下自动断电。

自检功能：试验前自动检测回路状态，实时显示电压、电流、频率等参数，避免误操作。

高精度数据管理

数据记录：内置大容量存储器，可保存1000组以上试验数据，支持按时间、设备类型分类查询。

曲线绘制：自动生成高压U/T（电压-时间）、I/T（电流-时间）曲线，直观分析绝缘性能变化趋势。

报表导出：通过U盘或光纤通讯将数据传输至PC端，生成Word/Excel格式报告，支持打印输出。

模块化设计

便携性：小容量机型（如5kW）采用铝型材机箱，重量≤30kg，单人可搬运；大容量机型（如450kW）采用分体式结构，支持吊装运输。

扩展性：可根据试验需求灵活配置电抗器、分压器等模块，满足不同电压等级（如110kV、220kV、500kV）的测试要求。

三、关键技术参数对比

输入电源 三相380V±10%，50Hz（支持单相220V输入）

输出电压 0-350V连续可调（通过励磁变压器升压至试验电压，如100kV、200kV、500kV）

输出频率 20-300Hz（频率分辨率0.1Hz，不稳定度≤0.05%）

波形质量 标准正弦波，畸变率≤1.0%

局放量 额定电压下≤5pC（2pC以下可定制）

冷却方式 强迫风冷（噪声≤65dB）

运行时间 额定工况下连续运行60min（特殊需求可延长至3小时）

过压能力 1.1倍额定电压下持续60s无闪络、击穿

保护功能 过压、过流、闪络、短路、接地保护

数据接口 光纤通讯+USB接口，支持PC端软件分析

四、典型应用场景

变压器试验

感应耐压试验：通过变频电源输出高频电压，在变压器绕组中产生感应电动势，检验绕组匝间绝缘性能。

局放测试：在耐压试验过程中同步监测局部放电量，定位绝缘缺陷位置。

电缆耐压试验

串联谐振升压：利用电抗器与电缆电容形成谐振回路，在较低输入功率下实现高压输出，避免大容量试验变压器对电缆的冲击。

长电缆测试：支持长达数十公里的电缆交流耐压试验，如海底电缆、城市轨道交通电缆。

GIS设备试验

绝缘性能验证：对GIS内部SF6气体绝缘结构进行工频耐压测试，确保无局部放电。

紧凑型设计适配：模块化结构可适应GIS设备狭小的试验空间。

五、选型建议

根据电压等级选择

110kV及以下设备：推荐150kW/150kVA系统，配置20kV/10A电抗器，满足变压器、开关柜等试验需求。

220kV及以上设备：选用300kW/300kVA系统，搭配40kV/20A电抗器，适用于超高压电缆、GIS试验。

根据试验类型选择

局放专项试验：优先选择局放量≤2pC的定制化系统，配套高精度局部放电测试仪。

移动式试验：选用便携式5kW/10kW机型，搭配小型电抗器，适合现场快速部署。

根据环境条件选择

户外试验：选择防护等级IP54以上的设备，配备防尘、防水外壳。

高海拔地区：需定制高原型设备，确保在海拔1000m以上地区正常工作。
