GTB系列干式试验变压器概述

文章来源： 日期：2025-11-20

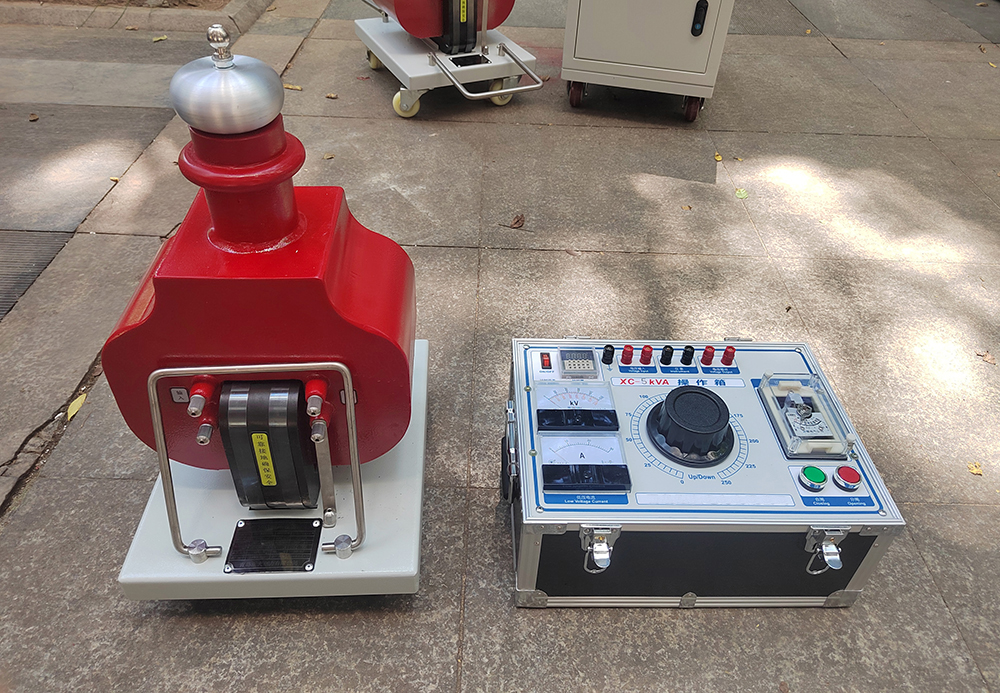

我公司生产的 GTB系列干式试验变压器 是一款融合国外先进技术、采用创新工艺与材料的高性能电力测试设备。其核心优势在于通过 线圈环氧真空浇注成型 和 CD型铁芯 设计，实现了与同容量油浸式变压器相比 重量更轻、体积更小、造型美观 的突破，同时具备 性能稳定、携带便捷、无渗漏油 等特点。此外，该设备通过优化结构有效削弱漏磁，显著提升了绝缘强度和抗湿能力，成为电力系统及电力用户现场检测电器设备绝缘性能、进行直流耐压及泄漏电流试验的理想替代方案，尤其适用于对设备便携性和安全性要求严苛的场景。

核心性能指标

阻抗电压：12%
确保设备在负载变化时电压稳定性，降低损耗。

输出波形：工频正弦波
符合标准测试波形要求，避免谐波干扰，保证试验数据准确性。

表面升温：＜55°C
长时间运行下温升控制严格，延长设备寿命，降低安全隐患。

空载损耗：0.2%～0.35%
极低空载损耗，节能高效，降低运行成本。

连续运行时间：1小时（间续运行连续）
满足常规试验需求，间续模式下可长时间持续工作，适应高强度测试场景。

使用方法与关键注意事项

1. 基础操作规范

前期准备：

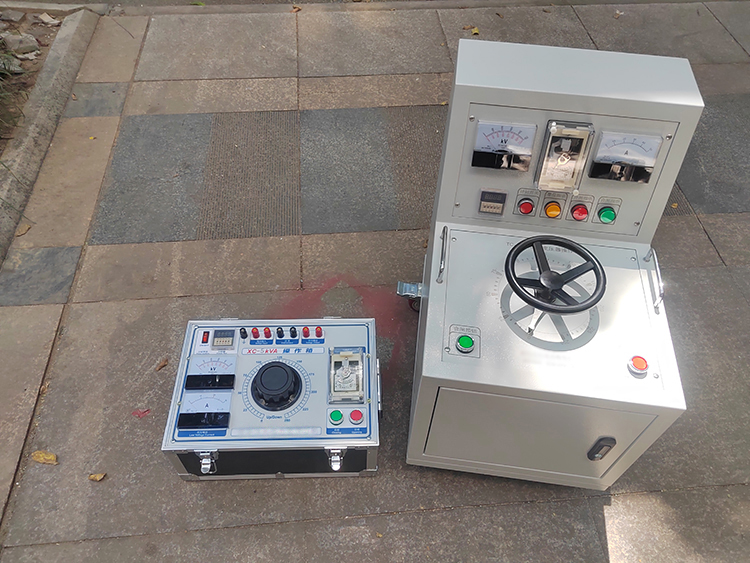

仔细阅读变压器及配套控制箱（台）说明书，按图正确连接线路，确保接地线可靠接地。

控制箱电源支持 交流220V/380V 两种规格，通过调压器向变压器低压侧输入，输出电压连续可调至额定值。

安全防护：

为保障设备及试品安全，建议配套使用厂家提供的成套设备，包括：

高压试验变压器（核心设备）

控制箱（台）（电压调节与控制）

分压器（电压监测）

球隙保护器（过压保护）

放电棒（高压释放）

高压油杯/硅堆（直流试验专用）

数显微安表（泄漏电流测量）

2. 直流耐压/泄漏电流试验流程

接线步骤：

将 高压硅堆、微安表 依次连接至变压器高压输出端。

缓慢升压至目标值，实时观察微安表数据，完成试验。

3. 串级连接操作指南

适用场景：需更高输出电压时，可将两台变压器串联使用。

关键要求：

容量匹配：第Ⅰ台与第Ⅱ台额定输出电压相同，容量比为 2:1。

绝缘隔离：第Ⅱ台必须放置于绝缘支架上，确保对地绝缘。

极性校准：

严格按标记连接（参见示意图），若 A、B接反 会导致输出电压为零，需调换接线。

第Ⅱ台变压器底盘需与绝缘支架托盘可靠连接。

独立使用模式：非串级场景下，两台变压器可单独作为独立设备运行。

设备优势总结

技术革新：环氧真空浇注工艺与CD型铁芯设计，突破传统油浸式变压器局限。

高效安全：低损耗、低升温、强绝缘，适配严苛测试环境。

灵活扩展：支持串级连接提升电压，满足多样化试验需求。

集成配套：提供完整测试解决方案，简化操作流程，保障试验可靠性。

GTB系列干式试验变压器以 轻量化、高精度、强安全 为核心，为电力设备检测提供了现代化工具，是提升测试效率与数据准确性的首选产品。
